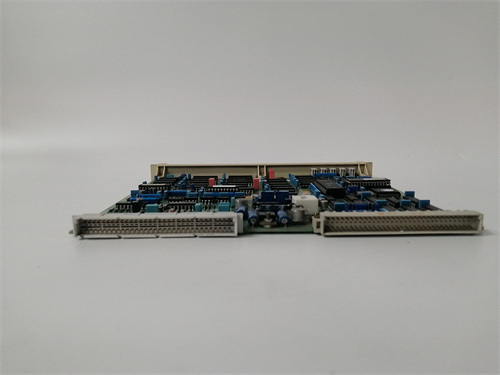

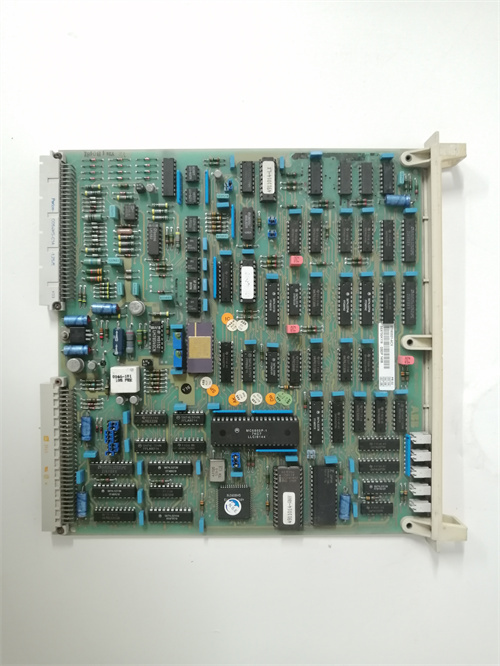

ABB DSDP140A

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль цифровых входов/выходов (DI/DO) для систем автоматизации ABB;
• Количество каналов:
  • Цифровые входы (DI): 16 каналов (тип «существующий ток» — sinking, напряжение 24 В DC);
  • Цифровые выходы (DO): 16 каналов (тип «отсутствующий ток» — sourcing, напряжение 24 В DC);
• Параметры сигналов:
  • Время реакции входов/выходов: <1 мс — для быстрой синхронизации с контроллером (например, сигнал о нажатии кнопки аварийного остановки должен поступать мгновенно);
  • Максимальный ток на выходе: 0,5 А/канал (суммарный максимальный ток по всем выходам — 4 А);
  • Диапазон напряжения питания входов/выходов: 18–30 В DC (защита от кратковременных пиков напряжения);
• Защита и помехоустойчивость:
  • Защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2 (уровень 2) — устойчивость к импульсным помехам (4 кВ) и электростатическому разряду (15 кВ);
  • Защита от короткого замыкания (на выходах): Автоматическое ограничение тока, восстановление после устранения причины;
  • Защита от обратной полярности: Пассивная защита диодом (предотвращение повреждения при неправильном подключении провода);
  • Изоляция каналов: Электрическая изоляция каждого канала от контроллера и между каналами (2500 В AC на 1 минуту) — предотвращение перекрестных помех;
• Интерфейс с контроллером: Подключение к шине контроллера ABB через внутренний протокол Profinet RT — передача данных без задержек, синхронизация с контроллером в реальном времени;
• Уровень защиты и эксплуатабельность:
  • Корпус: Пластик класса UL94 V-0 (негорючий) с металлическими креплениями, устойчивый к вибрациям (до 10 Гц, амплитуда 0,75 мм);
  • Класс защиты корпуса: IP20 (для установки в закрытые распределительные щиты или шкафы управления);
  • Рабочий диапазон температур: -20 °C до +60 °C;
• Питание: Из шкафа контроллера ABB (24 В DC, потребление 200 мА максимально, не включая нагрузку выходов);
• Размеры: 120 мм (ширина) × 100 мм (длина) × 35 мм (глубина) — компактный дизайн для монтажа в DIN-рейки;
• Поддерживаемое ПО: ABB Control Builder M — для конфигурации каналов, тестирования сигналов и диагностики;
• Совместимость: Полная совместимость с контроллерами ABB AC800M, DCS 800xA, сенсорами цифровых сигналов (кнопки, датчики приближения) и исполнительным оборудованием (реле, контакторы ABB ZM-40-PKZ2).

Преимущества и особенности

1. Высокая скорость и стабильность передачи: Время реакции <1 мс и интеграция с протоколом Profinet RT позволяют ABB DSDP140A передавать сигналы между контроллером и оборудованием без задержек — например, когда датчик обнаруживает отсутствие детали на конвейере, сигнал поступает на контроллер мгновенно, и он останавливает линию, предотвращая пустые запуски. Это критично для высокоскоростных производств (например, упаковка продуктов);
2. Продуманная защита от помех: Изоляция каналов 2500 В AC и защита от ЭМП по уровню 2 делают ABB DSDP140A устойчивым к сильным электромагнитным полям (например, от электродвигателей конвейеров или сварочного оборудования). Это актуально для машиностроительных цехов, где стандартные модули часто теряют сигналы из-за помех;
3. Гибкость в конфигурации: Через ABB Control Builder M операторы могут настроить каждый канал ABB DSDP140A под конкретную задачу — например, один вход может отвечать за сигнал «деталь на позиции», а один выход — за команду «включить gripper». Возможность назначения псевдонимов сигналов упрощает программирование контроллера и диагностику при сбоях;
4. Компактность и простота интеграции: Размеры 120×100×35 мм позволяют монтировать ABB DSDP140A в плотно заполненные щиты, где каждый сантиметр пространства важен. Модуль автоматически распознается контроллером ABB после подключения, не требуя сложной ручной настройки — это сокращает время установки и снижает риск ошибок.

Примеры применения в отраслях

• Логистика: Автоматизированная склада «Wildberries» — ABB DSDP140A подключил 12 датчиков наличия упаковок (DI) и 8 приводов конвейеров (DO) к контроллеру ABB AC800M. Сигналы от датчиков поступали на контроллер за <1 мс, что позволило синхронизировать движение конвейеров и избежать задержек в обработке заказов, увеличив производительность склада на 15%;
• Пищевая промышленность: Завод по производству замороженных продуктов — ABB DSDP140A управлял 10 электромагнитных клапанов (DO) для подачи сырья и 6 кнопок операторского панели (DI) для ручного контроля. Защита от ЭМП гарантировала стабильную работу в условиях наличия электродвигателей холодильных установок, предотвращая ложные срабатывания клапанов;
• Машинностроение: Сервисный центр для ремонта металлообрабатывающих станков — ABB DSDP140A подключил 8 датчиков положения шпинделя (DI) и 4 контактора приводов (DO) к контроллеру. Изоляция каналов устранила перекрестные помехы от силовых цепей станка, обеспечивая точную позиционировку шпинделя и улучшая качество обработки деталей.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB DSDP140A учитывайте:
  1. Количество внешних устройств: Если вам нужно подключить >16 сенсоров или >16 исполнителей, используйте несколько ABB DSDP140A (контроллер ABB поддерживает до 32 модулей DI/DO);
  2. Тип сигнала: Убедитесь, что ваши сенсоры/исполнители поддерживают тип сигнала (sinking для DI, sourcing для DO) — ABB DSDP140A не требует дополнительных адаптеров для стандартных 24 В DC устройств;
  3. Уровень помех: Для цехов с сильными ЭМП (сварочные цехи, электродвигатели) модуль с защитой EN 61000-6-2 (уровень 2) — единственный подходящий выбор.
• Предостережения:
  1. При подключении проверяйте полярность напряжения (24 В DC) — подключение обратной полярности повредит каналы модуля;
  2. Не превышайте максимальный ток 0,5 А/канала — для мощных устройств (например, контакторы с током >0,5 А) используйте дополнительные реле;
  3. Регулярно проверяйте состояние клеммных соединений (не реже 1 раза в месяц) — вибрации могут ослабить крепления, что приведет к потере сигнала;
  4. Используйте экранированные кабели для подключения к сенсорам — это снизит влияние ЭМП и предотвратит ложные срабатывания.
