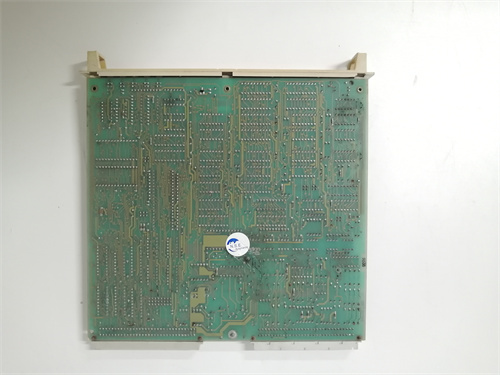

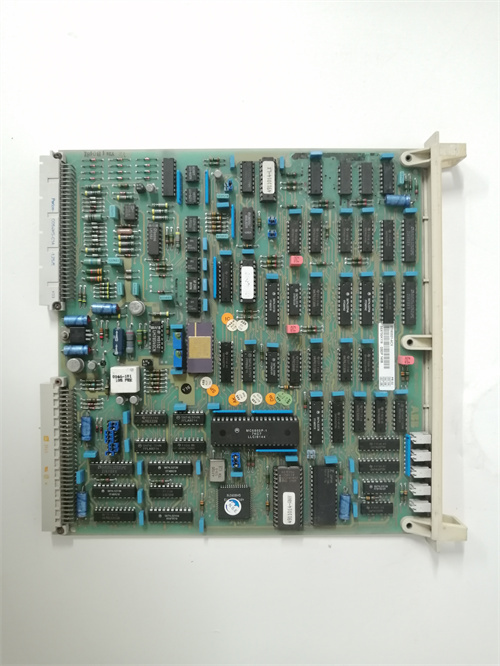

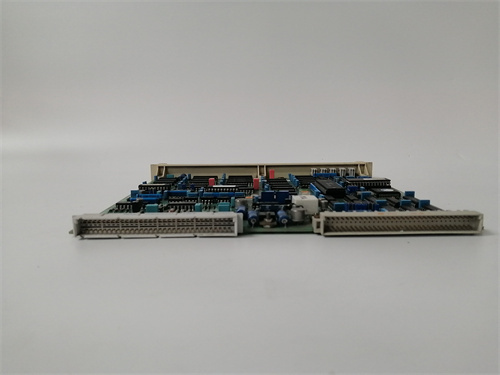

Общая информация о продукте ABB DSDP140B 57160001-ACX
ABB DSDP140B 57160001-ACX — это промышленный аналоговый выходной модуль (analog output module) из линейки ABB Advant Controller, предназначенный для преобразования цифровых сигналов от контроллеров в аналоговые команды для исполнительных механизмов (регуляторные клапаны, электродвигатели, приводы насосов). Он сочетает в себе высокую точность формирования сигналов, устойчивость к электромагнитным помехам и совместимость с ключевыми контроллерами ABB, что делает ABB DSDP140B 57160001-ACX незаменимым в приложениях, где требуется плавное и точное регулирование процессов: энергетика (регулировка подачи топлива в котлы), химическая промышленность (управление уровнем реагентов в реакторах), пищевая отрасль (регуляция температуры нагрева смесей) и металлургия (управление скоростью штамповочных прессов).
Основная функция ABB DSDP140B 57160001-ACX — принимать цифровые данные от контроллеров (например, ABB Advant OC 501 или DCS ABB Symphony Plus), преобразовать их в стандартные аналоговые сигналы (4–20 мА, 0–10 В DC) и передавать команды исполнительным механизмам. Модуль имеет 4 независимых аналоговых выхода, каждый с индивидуальной настройкой диапазона сигнала и защитой от короткого замыкания, что позволяет параллельно управлять несколькими устройствами без взаимного влияния. Например, в химическом заводе ABB DSDP140B 57160001-ACX получает от контроллера цифровые команды для регулировки 2 регуляторных клапанов (подача реагента А и реагента В): при необходимости увеличить концентрацию реагента А контроллер отправляет цифровой сигнал, который ABB DSDP140B 57160001-ACX преобразует в аналоговый ток 12 мА (соответствующий 50% открытия клапана). Благодаря встроенному стабилитору напряжения ABB DSDP140B 57160001-ACX поддерживает точность сигнала даже при колебаниях входного напряжения сети, предотвращая нестабильность процесса.
ABB DSDP140B 57160001-ACX имеет компактный дизайн (ширина 40 мм) и класс защиты корпуса IP20 (для монтажа в шасси контроллеров ABB Advant), а также широкий диапазон рабочих температур. При интеграции с ABB DSDP140B 57160001-ACX, контроллером и исполнительными механизмами формируется цепь аналогового регулирования: контроллер → аналоговый модуль → исполнительные механизмы, где каждый компонент обеспечивает плавность и точность управления. Полная информация о ABB DSDP140B 57160001-ACX доступна на официальном ресурсе: [ссылка на ABB DSDP140B 57160001-ACX](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DSDP140B 57160001-ACX
Промышленный аналоговый выходной модуль ABB DSDP140B 57160001-ACX характеризуется следующими ключевыми параметрами:
- Тип устройства: Аналоговый выходной модуль для формирования команд исполнительным механизмам, линейки ABB Advant Controller, артикул 57160001-ACX.
Параметры выходных каналов
- Количество каналов: 4 независимых аналоговых выхода;
- Поддерживаемые типы сигнала:
- Ток: 4–20 мА (нагрузка до 500 Ом);
- Напряжение: 0–10 В DC, 1–5 В DC (нагрузка ≥10 кОм);
- Разрешение ЦАП: 16 бит (для высокой точности формирования сигнала);
- Точность сигнала: ±0,1% от полного диапазона (при температуре 23 °C ±5 °C);
- Время перехода: ≤10 мс (изменение сигнала от 0% до 100% полного диапазона);
- Защита каналов: От короткого замыкания (автоматическое отключение канала при коротком замыкании, восстановление после устранения неисправности), от перепадам напряжения (до 30 В DC).
Параметры электрические и надежности
- Питание: Из шиной контроллера ABB Advant (5 В DC, потребление ≤120 мА);
- Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь 2 kV, емкостная связь 15 kV);
- Изоляция: 500 В AC (между выходными каналами, между каналами и корпусом, на 1 минуту);
- Средне время между отказами (MTBF): >2 200 000 часов (по стандарту MIL-HDBK-217F, при температуре 40 °C);
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации).
Параметры конструкции и конфигурации
- Монтаж: В шасси контроллеров ABB Advant (совместимо с Advant OC 500/OC 501/OC 502);
- Габариты: 40 мм × 160 мм × 80 мм (ширина × высота × глубина);
- Вес: ≈0,24 кг;
- Индикаторы: Светодиодные (для каждого канала: «активен»/«ошибка», общая индикация питания);
- Конфигурация: Через ПО ABB Control Builder (совместимо с Windows 7/10, поддержка настройки диапазона сигнала, защиты каналов);
- Сертификации: IEC 61131-2 (стандарт для промышленных контроллеров), CE, UL, CSA.
Преимущества и особенности ABB DSDP140B 57160001-ACX
ABB DSDP140B 57160001-ACX выделяется среди аналоговых выходных модулей благодаря следующим уникальным преимуществам:
- Высокая точность и стабильность сигнала: Точность ±0,1% и разрешение 16 бит позволяют ABB DSDP140B 57160001-ACX формировать аналоговые команды с минимальными отклонениями — критично для процессов с жесткими требованиями к регулировке (например, дозировка фармацевтических компонентов, температура плавления металла). В отличие от модулей с точностью ±0,5%, он не вызывает колебаний параметров процесса и снижает брак продукции.
- Автоматическая защита от короткого замыкания: Каждый канал ABB DSDP140B 57160001-ACX автоматически отключается при коротком замыкании (например, неправильное подключение кабеля к клапану), что предотвращает повреждение модуля или исполнительного механизма. После устранения неисправности канал восстанавливается самостоятельно — не требуется перезапуск модуля или замена компонентов.
- Гибкая совместимость с системами ABB: Модуль полностью интегрируется с контроллерами ABB Advant и DCS ABB Symphony Plus через внутреннюю шину MasterBus 300 — не требуется дополнительные драйверы или адаптеры. Это удобно при модернизации существующих систем ABB: достаточно заменить старый аналоговый модуль на ABB DSDP140B 57160001-ACX и настроить диапазон сигнала через стандартное ПО.
- Быстрое время перехода и адаптивность: Время перехода ≤10 мс позволяет ABB DSDP140B 57160001-ACX быстро реагировать на изменения команд контроллера — важно для динамических процессов (например, регулировка скорости насоса при внезапном изменении нагрузки). Поддержка разных типов сигнала (4–20 мА, 0–10 В DC) также делает модуль универсальным для подключения к большинству промышленных исполнительных механизмов.
- Удобство диагностики и долговечность: Светодиодные индикаторы для каждого канала сразу показывают состояние (зеленый — сигнал нормальный, красный — ошибка, например, короткое замыкание), что позволяет быстро локализовать проблему. MTBF >2,2 млн часов гарантирует стабильную работу на протяжении более 250 лет при круглосуточной эксплуатации — снижая затраты на обслуживание и замену.
Примеры применения ABB DSDP140B 57160001-ACX
ABB DSDP140B 57160001-ACX широко используется для регулировки процессов в различных отраслях:
- Энергетика (теплоэлектростанция): В ТЭС с мощностью 100 МВт ABB DSDP140B 57160001-ACX управляет 2 регуляторными клапанами (подача углей в котел и подача воды в бойлер). Контроллер ABB Advant OC 502 отправляет цифровую команду для увеличения подачи углей (в связи с ростом нагрузки на сеть), которая модуль преобразует в аналоговый ток 16 мА (соответствующий 75% открытия клапана). Время перехода ≤10 мс позволяет быстро адаптировать подачу топлива, поддерживая оптимальную температуру пара (450 °C). Защита от короткого замыкания предотвращает повреждение модуля при неисправности кабеля к клапану.
- Химическая промышленность (реактор синтеза): В заводе по производству удобрений ABB DSDP140B 57160001-ACX регулирует уровень аммиака в реакторе через 1 выход (сигнал 4–20 мА) и скорость смесителя через другой выход (сигнал 0–10 В DC). При снижении уровня аммиака контроллер отправляет команду на увеличение подачи, ABB DSDP140B 57160001-ACX формирует ток 18 мА (90% открытия клапана подачи), а одновременно увеличивает скорость смесителя до 80% (сигнал 8 В DC). Точность ±0,1% гарантирует стабильный уровень аммиака, что влияет на качество готового продукта.
- Пищевая отрасль (завод по производству йогурта): В молочном заводе ABB DSDP140B 57160001-ACX управляет температурой нагрева молочной смеси через подключение к термостату (сигнал 1–5 В DC). Контроллер отправляет команду на поддержание температуры 43 °C (оптимальная для закваски), модуль преобразует её в напряжение 3 В DC (соответствующее 50% мощности нагревателя). Стабильность сигнала предотвращает перегрев или недогрев смеси, сохраняя вкусовые качества йогурта.
Сравнение с конкурентами
В сравнении с аналогичными аналоговыми выходными модулями других брендов ABB DSDP140B 57160001-ACX имеет явные преимущества:
| Параметр сравнения | ABB DSDP140B 57160001-ACX | Siemens SM 332 (6ES7332-5HF00-0AB0) | Rockwell 1794-OE4 (4-канальный аналоговый модуль) |
|---|---|---|---|
| Количество каналов | 4 | 4 | 4 |
| Разрешение ЦАП | 16 бит | 16 бит | 14 бит |
| Точность сигнала | ±0,1% от полного диапазона | ±0,1% от полного диапазона | ±0,2% от полного диапазона |
| Время перехода | ≤10 мс | ≤20 мс | ≤15 мс |
| Защита от короткого замыкания | Автоматическая (восстановительная) | Автоматическая (не восстанительная) | Ручная (требует перезапуска) |
| MTBF | >2 200 000 часов | >1 800 000 часов | >1 600 000 часов |
| Совместимость с ABB системами | Полная (Advant OCS, Symphony Plus) | Ограниченная (требует шлюза) | Ограниченная (требует шлюза) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Процессы с высокими требованиями к точности: Для регулировки температуры, давления или уровня с допуском ≤0,1% (например, фармацевтика, химическая синтез) — ABB DSDP140B 57160001-ACX с точностью ±0,1% и разрешением 16 бит подходит идеально, в то время как модули с низкой точностью могут привести к нестабильности процессов.
- Совместимость с системами ABB: Если автоматизированная система использует контроллеры ABB Advant или DCS Symphony Plus — ABB DSDP140B 57160001-ACX обеспечивает плавающую интеграцию через шину MasterBus 300, сокращая время установки и настройки.
- Динамические процессы: Для систем, где требуется быстрое изменение команды (например, регулировка скорости насоса, подача топлива) — время перехода ≤10 мс ABB DSDP140B 57160001-ACX гарантирует своевременную реакцию, в то время как модули с большим временем перехода могут вызвать задержки в регулировке.
Меры предосторожности
- Проверка нагрузки канала: Перед подключением исполнительного механизма убедитесь, что его нагрузка соответствует параметрам ABB DSDP140B 57160001-ACX (например, для тока 4–20 мА нагрузка ≤500 Ом) — превышение нагрузки может повредить ЦАП модуля.
- Изоляция кабелей: Используйте экранированные кабели для подключения модуля к исполнительным механизмам — это снизит влияние электромагнитных помех и сохранит точность сигнала.
- Регулярная калибровка: Калибруйте ABB DSDP140B 57160001-ACX не реже 1 раза в год с использованием стандартного источника сигнала (например, генератора 4–20 мА). Это гарантирует сохранение точности на протяжении всего срока эксплуатации.
