Описание

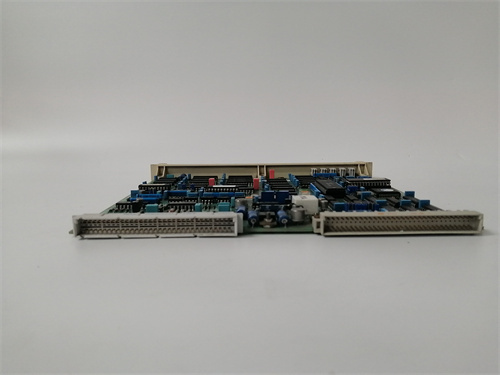

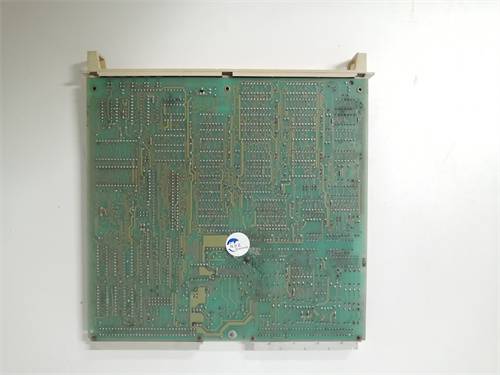

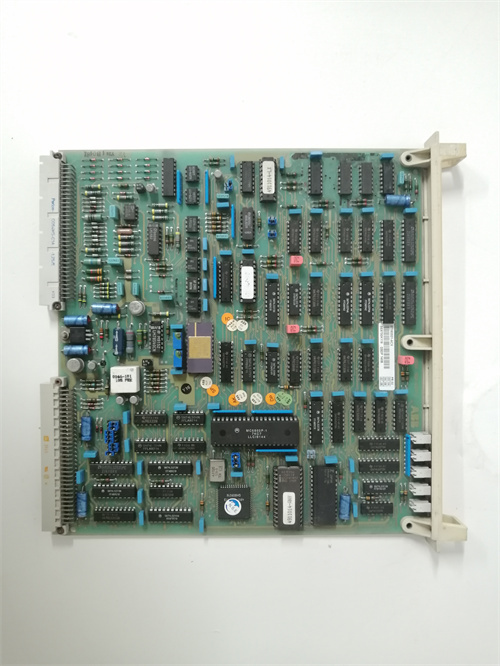

Общие сведения о продукте ABB DSDP140B 57160001-ACX
Первым и ключевым моментом является то, что ABB DSDP140B 57160001-ACX — это высокопроизводительный цифровой модуль ввода/вывода (I/O) компании ABB, разработанный для систем автоматизации серии Advant OCS и AC 800M. Он специализируется на надежной обработке цифровых сигналов от полевого оборудования (датчики положения, кнопки, контакторы) и передаче управляющих команд к исполнительным механизмам, обеспечивая критическую связь между контроллером и промышленным процессом. Детальную информацию о технических характеристиках, режимах работы и условиях интеграции ABB DSDP140B 57160001-ACX можно найти по официальной ссылке продукта: [ссылка на ABB DSDP140B 57160001-ACX]. Именно благодаря высокой скорости обработки сигналов, устойчивости к электромагнитным помехам и полной совместимости с экосистемой ABB ABB DSDP140B 57160001-ACX стал востребованным в нефтегазовой, химической, металлургической и энергетической отраслях — где даже небольшая задержка в передаче сигнала может привести к серьезным авариям или потере продукции.
Технические параметры ABB DSDP140B 57160001-ACX
Параметры ABB DSDP140B 57160001-ACX отвечают строгим стандартам промышленной надежности и скорости, обеспечивая стабильную работу даже в условиях агрессивных промышленных сред:
- Тип модуля: Цифровой модуль I/O с разделением входов и выходов — предназначен для монтажа в шкафах с DIN-рейкой или в системных блоках ABB Advant OCS.
- Каналы ввода/вывода:
- Цифровые входы (DI): 16 каналов, тип НО/НР (нормально открытое/нормально закрытое), напряжение питания 24 В DC — для подключения датчиков концевиков, кнопок аварийного останова и контакторов.
- Цифровые выходы (DO): 8 каналов, тип транзисторные (PNP), номинальное напряжение 24 В DC, максимальный ток на канал 2 А — для управления электромагнитными клапанами, реле и небольшими электродвигателями.
- Характеристики обработки сигналов:
- Время реакции на входной сигнал: ≤1 мс — гарантирует быструю передачу данных о состоянии оборудования (например, сигнала о открытии защитной двери на станке).
- Частота сканирования каналов: 1 кГц — позволяет обрабатывать быстрок循环ные процессы (например, позиционирование роботов с частотой обновления положения 1000 раз в секунду).
- Фильтрация помех: Настраиваемый цифровой фильтр (0,1–100 мс) — подавляет электромагнитные помехи от крупных двигателей и силовых кабелей, предотвращая ложные срабатывания.
- Питание:
- Входное напряжение: 24 В DC ±10% — совместимое с модулями питания ABB (например, ABB 129740-002, ABB CP-E 24/10).
- Потребляемая мощность: ≤6 Вт — низкое энергопотребление, не увеличивает нагрузку на систему питания шкафа.
- Температурный диапазон эксплуатации: -25 °C до +70 °C — позволяет использовать ABB DSDP140B 57160001-ACX в условиях экстремальных перепадов температуры (открытые площадки, тепловые цехи, холодильные камеры).
- Защита от помех и повреждений:
- ЭМС-защита по стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует сильные электромагнитные помехи (например, от промышленных инверторов или трансформаторов).
- Защита от короткого замыкания на выходах: Автоматическое ограничение тока до 2,5 А на каждый канал — предотвращает повреждение модуля при коротком замыкании в цепи исполнителя.
- Защита от перепадов напряжения: Стабилизация работы при колебаниях входного напряжения 24 В DC ±10% — минимизирует риск сбоев при нестабильном электроснабжении.
- Степень защиты: IP20 (для монтажа в закрытых шкафах систем автоматизации) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
- Интерфейс с контроллером: Шина Profibus DP или ABB MasterBus 300 — обеспечивает высокоскоростную связь с контроллерами ABB AC 800M или Advant OCS, поддерживая передачу данных со скоростью до 12 Мбит/с.
- Сертификации: Соответствует стандартам IEC 61131-2 (промышленное измерение и управление), EN 60529 (степень защиты) и UL 508 (безопасность промышленного оборудования) — допущен к использованию в европейских, американских и российских промышленных системах.
Преимущества и особенности ABB DSDP140B 57160001-ACX
Основные преимущества ABB DSDP140B 57160001-ACX заключаются в его скорости, надежности и гибкости — именно эти характеристики отличают его от стандартных цифровых модулей I/O:
- Высокая скорость обработки сигналов: Время реакции ≤1 мс и частота сканирования 1 кГц делают ABB DSDP140B 57160001-ACX идеальным для быстрок循环ных процессов — например, на автосборочном конвейере, где требуется контроллировать позицию деталей с частотой обновления 1000 раз в секунду. Это предотвращает задержки в передаче сигналов и снижает риск брака продукции.
- Гибкая фильтрация помех: Настраиваемый цифровой фильтр (0,1–100 мс) в ABB DSDP140B 57160001-ACX позволяет адаптировать модуль к условиям конкретного объекта — например, на металлургическом заводе с сильными помехами установите фильтр 50 мс, а на чистом производстве электроники — 0,1 мс для максимальной скорости.
- Полная совместимость с системами ABB: ABB DSDP140B 57160001-ACX автоматически распознается контроллерами ABB AC 800M и Advant OCS, а также настраивается через стандартное ПО ABB Control Builder M. Не требуется дополнительная настройка драйверов или адаптеров — модуль готов к работе через 10–15 минут после монтажа.
- Расширяемость и модульность: Модуль поддерживает соединение в цепочку (daisy-chain) с другими модулями I/O ABB (например, аналоговым модулем ABB DSAP110) — это позволяет увеличить количество каналов без добавления дополнительных шин коммуникации. Для объектов с разбросанными площадками это снижает стоимость прокладки кабелей.
- Детальная диагностика в реальном времени: ABB DSDP140B 57160001-ACX контролирует состояние каждого канала (наличие питания, короткое замыкание, разрыв цепи) и передает данные о неполадках в контроллер. Операторы могут быстро локализовать проблему (например, разрыв кабеля к датчику концевика) через операторскую панель, без необходимости проверки каждого элемента вручную.
Примеры применения ABB DSDP140B 57160001-ACX в отраслях
ABB DSDP140B 57160001-ACX широко используется в отраслях с требованиями к высокой скорости и надежности обработки цифровых сигналов:
- Нефтегазовая отрасль: На нефтеперерабатывающем заводе ABB DSDP140B 57160001-ACX управляет системой безопасности для трубопроводов. 16 цифровых входов подключены к датчикам утечки газа и давления, а 8 выходов — к электромагнитным клапанами аварийного перекрытия. При срабатывании любого датчика модуль передаёт сигнал контроллеру за ≤1 мс, и клапаны закрываются, предотвращая распространение утечки.
- Металлургия: На холодных прокатных станках ABB DSDP140B 57160001-ACX контролирует позицию роликов и транспортных конвейеров. Входы подключены к датчикам концевиков (определяют крайние позиции роликов), а выходы — к приводам блокировки. Высокая частота сканирования (1 кГц) позволяет стабильно поддерживать позицию роликов с точностью ±0,5 мм, обеспечивая качество листа металла.
- Химическая промышленность: На химическом заводе ABB DSDP140B 57160001-ACX управляет доступом к опасным зонам (реакторные отсеки). Входы подключены к кардридерам (доступ персонала) и датчикам открытия дверей, а выходы — к электромагнитным замкам. При несанкционированном открытии двери модуль блокирует замок и отправляет сигнал тревоги в контроллер, предотвращая попадание неавторизованного персонала.
- Энергетика: В гидроэлектростанции ABB DSDP140B 57160001-ACX контролирует состояние вентиляторов охлаждения турбин. Входы принимают сигналы о работе вентиляторов (наличие тока), а выходы — управляют их включением/выключением. При отключении одного вентилятора модуль быстро переключает на резервный, поддерживая температуру турбины в допустимых пределах.
Сравнение ABB DSDP140B 57160001-ACX с конкурентами
Для понимания преимуществ ABB DSDP140B 57160001-ACX сравним его с аналогичным цифровым модулем I/O Siemens SM 323 (S7-300):
| Параметр | ABB DSDP140B 57160001-ACX | Siemens SM 323 (S7-300) |
|---|---|---|
| Количество каналов (DI/DO) | 16 DI / 8 DO | 8 DI / 8 DO |
| Время реакции на входной сигнал | ≤1 мс | ≤5 мс |
| Частота сканирования | 1 кГц | 0,5 кГц |
| Настраиваемая фильтрация помех | Да (0,1–100 мс) | Да (1–300 мс, ограниченный диапазон) |
| Совместимость с системами ABB | Полная (AC 800M, Advant OCS) | Ограниченная (требует шлюза Profibus/Modbus) |
Из сравнения видно, что ABB DSDP140B 57160001-ACX превосходит конкурента по количеству входных каналов, скорости реакции, частоте сканирования и гибкости фильтрации помех — это делает его более надежным выбором для быстрок循环ных процессов и систем с высокими требованиями к безопасности.
Советы по выбору и мерам предосторожности для ABB DSDP140B 57160001-ACX
Советы по выбору
- Определите количество каналов: Выбирайте ABB DSDP140B 57160001-ACX если вам нужно обработать 8–16 цифровых входов и 4–8 выходов. Для большего количества каналов (например, 32 DI + 16 DO) соедините несколько модулей в цепочку через шину Profibus DP — это экономически выгоднее, чем покупка отдельных шин.
- Оцените требования к скорости: Если ваш процесс требует времени реакции <5 мс (например, автоматическая остановка станка при опасном положении) — ABB DSDP140B 57160001-ACX — идеальный выбор. Для процессов с низкими требованиями к скорости (например, управление освещением) можно рассматривать более простые модули ABB.
- Проверьте совместимость с контроллером: Убедитесь, что ваш контроллер ABB (AC 800M, Advant OCS) поддерживает шину Profibus DP или MasterBus 300 — это гарантирует бесперебойную связь с модулем. Для контроллеров других производителей потребуется дополнительный шлюз.
Меры предосторожности
- Монтаж: Монтируйте ABB DSDP140B 57160001-ACX строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB DSDP140B 57160001-ACX]): размещайте на DIN-рейке с достаточным пространством для охлаждения (минимум 10 мм между соседними устройствами), подключите силовые и сигнальные кабели в разных каналах шкафа (избегайте параллельного прокладки с высоковольтными линиями) и используйте экранированные кабели для сигнальных линий.
- Конфигурация: При настройке фильтрации помех подберите оптимальное значение — слишком длинный фильтр (≥100 мс) увеличивает задержку, а слишком короткий (≤0,1 мс) не подавляет помехи. Для объектов с сильными помехами (металлургия, нефтегаз) установите фильтр 20–50 мс, для чистых сред (электроника) — 0,1–1 мс.
- Обслуживание: Проводите ежеквартальное обслуживание: проверяйте состояние индикаторов каналов (зеленый свет — нормальная работа, красный — сбой), очищайте модуль от пыли с помощью сухого компрессора и проверяйте надежность кабельных соединений. При обнаружении неполадок (например, нечитаемый входной сигнал) сначала проверьте датчик и кабель, затем обратитесь к сертифицированным специалистам ABB — не открывайте корпус модуля самостоятельно.
