Описание
Начальное представление продукта

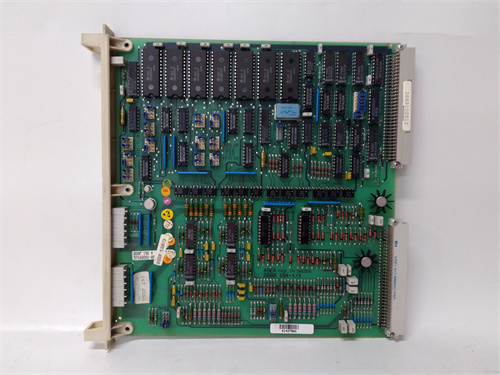

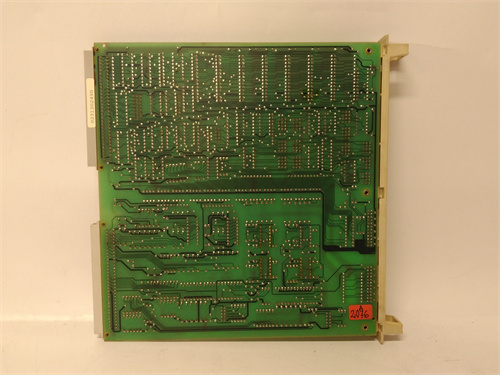

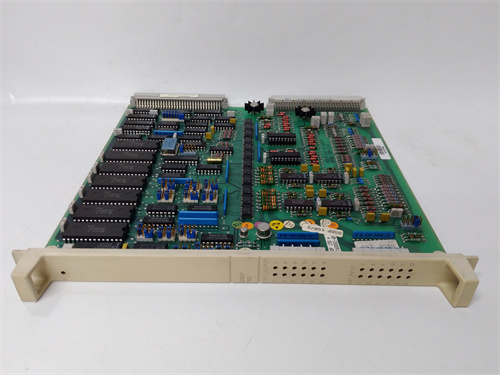

В линейке коммуникационных компонентов ABB для распределенных систем автоматизации выделяется модуль шлюза Profibus DP — ABB DSDP150 (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для организации надежной связи между контроллерами ПЛК (в частности, серии ABB AC800M) и периферийным оборудованием на протоколе Profibus DP, обеспечивая передачу данных в режиме реального времени и интеграцию распределенных узлов в единую автоматизированную систему.
Описание продукта
ABB DSDP150 относится к категории модулей шлюзов Profibus DP, разработанных для решения задач коммуникации в сложных промышленных условиях. Он выступает в роли интерфейсного узла, преобразующего сигналы внутренней шины контроллера ABB AC800M в протокол Profibus DP, что позволяет подключать к системе широкий спектр устройств: датчики, приводы, операторные панели и другие Profibus-совместимые компоненты.
Особенно важно отметить, что ABB DSDP150 имеет высокую устойчивость к электромагнитным помехам (класс EN 61000-6-2) и выдерживает вибрации до 5 Гц, что гарантирует стабильную связь даже в средах с высоким уровнем помех — например, на металлургических цехах, нефтегазовых объектах или энергетических установках. Благодаря компактному дизайну (ширина 1 модуля DIN-рейки) и монтажу непосредственно в шкаф с контроллером ABB AC800M, ABB DSDP150 не требует дополнительного пространства и упрощает интеграцию с существующим оборудованием.
Дополнительным преимуществом ABB DSDP150 является поддержка диагностики в реальном времени — модуль передает данные о состоянии Profibus-узла (уровень сигнала, количество ошибок передачи, состояние подключенных устройств) в контроллер. Это позволяет операторам быстро локализовать проблемы (например, обрыв кабеля, неисправный датчик) и устранить их без остановки всей системы, снижая время простоя.
Параметры продукта
Основные технические характеристики ABB DSDP150:
- Напряжение питания: 24 В постоянного тока (диапазон допустимых значений: 19,2 В – 28,8 В), соответствует промышленным стандартам электрообеспечения сигнальных цепей.
- Поддерживаемый протокол: Profibus DP V1/V2 (режимы мастер и слейв), обеспечивающий передачу данных с скоростью от 9,6 кбит/с до 12 Мбит/с (настраивается программно).
- Максимальное количество подключенных устройств: до 124 слейв-устройств на один Profibus-узел, позволяя строить масштабные распределенные системы.
- Максимальная длина кабеля: до 1200 м (при скорости 9,6 кбит/с) или до 100 м (при скорости 12 Мбит/с) без использования повторяющих устройств.
- Интерфейс с контроллером: Интеграция с ABB AC800M через внутреннюю шину PROFINET IRT, обеспечивающую низкую задержку передачи данных (менее 10 мс).
- Температурный диапазон эксплуатации: от -25 °C до +70 °C, подходит для суровых промышленных условий (холодные склады, нагретые цеха, открытые установки).
- Класс защиты корпуса: IP20 — защищает внутренние компоненты от пыли и предметов диаметром >12,5 мм.
- Защитные функции: Защита от короткого замыкания на Profibus-линии (максимальный ток 100 мА) и перегрузки питания.
Преимущества и особенности
ABB DSDP150 имеет ряд ключевых преимуществ, отличающих его от аналогичных модулей шлюзов Profibus DP:
- Надежность связи: Поддержка Profibus DP V1/V2 и высокая устойчивость к ЭМП гарантируют стабильную передачу данных даже в условиях сильных помех — критически важно для систем, где разрыв связи может привести к авариям (например, нефтегазовые объекты, химические производства).
- Масштабируемость: Возможность подключения до 124 устройств и длинные линии без повторяющих устройств позволяют строить распределенные системы с минимальными затратами на инфраструктуру.
- Простота настройки и обслуживания: Конфигурация через программное обеспечение ABB Control Builder — все параметры (скорость передачи, адрес узла, список устройств) настраиваются через интерфейс контроллера, без необходимости в дополнительном оборудовании.
- Полная интеграция с ABB системами: Совместимость с контроллером ABB AC800M и другими компонентами серии AC800M (аналоговые модули, логические модули) устраняет необходимость в адаптерах или драйверах, снижая риск совместимых проблем.
- Детальная диагностика: Модуль собирает данные о состоянии Profibus-узла в реальном времени, что позволяет операторам заранее выявлять потенциальные проблемы (например, снижение уровня сигнала) и устранить их до возникновения аварий.
Примеры применения в отраслях
ABB DSDP150 успешно используется в следующих отраслях:
- Нефтегазовая промышленность: На трубопроводных линиях для связи контроллера ABB AC800M с датчиками давления, температуры и приводами клапанов — длинные Profibus-линии (до 1200 м) позволяют размещать оборудование на большом расстоянии от центрального шкафа, оптимизируя расположение системы.
- Металлургия: В цехах прокатки для коммуникации с приводами роликов и системами регулировки толщины листа — стабильная связь при высоких температурах (+70 °C) и вибрациях гарантирует точное управление процессом, предотвращая брак продукции.
- Автомобильное производство: В производственных линиях для связи с роботами, конвейерами и станками с ЧПУ — масштабируемость модуля позволяет подключать все оборудование на одной Profibus-линии, упрощая управление и диагностику.
- Энергетика: В Гидроэлектростанциях (ГЭС) для связи с контроллерами турбин и системами мониторинга уровня воды — надежность связи предотвращает остановку энергопроизводства при переменных погодных условиях или электромагнитных помехах.
Сравнение с конкурентами
Сравнение ABB DSDP150 с аналогичными модулями шлюзов Profibus DP (например, Siemens CP 443-5 Extended, Rockwell Allen-Bradley 1756-DP) демонстрирует его преимущества:
| Параметр | ABB DSDP150 | Siemens CP 443-5 Extended | Rockwell Allen-Bradley 1756-DP |
|---|---|---|---|
| Поддерживаемый режим Profibus | Мастер/Слейв | Мастер/Слейв | Мастер |
| Максимальная длина линии | 1200 м (9,6 кбит/с) | 1000 м (9,6 кбит/с) | 1200 м (9,6 кбит/с) |
| Температурный диапазон | -25 °C – +70 °C | 0 °C – +60 °C | -10 °C – +60 °C |
| Совместимость с ABB ПЛК | Полная (AC800M) | Ограниченная (требует драйверов) | Ограниченная (требует адаптера) |
| Время задержки передачи | < 10 мс | < 15 мс | < 12 мс |
Хотя все модели поддерживают базовые функции Profibus DP, ABB DSDP150 превосходит конкурентов по температурному диапазону (поддерживает отрицательные температуры), скорости передачи данных и полной интеграции с контроллерами ABB — это делает его предпочтительным для систем на базе оборудования ABB и суровых промышленных условий.
Советы по выбору
При выборе ABB DSDP150 учитывайте следующие факторы:
- Тип используемого контроллера: Если вы используете контроллер ABB AC800M, модуль интегрируется без дополнительных настроек или драйверов — это сокращает время монтажа и снижает риск ошибок в коммуникации.
- Условия эксплуатации: Для установок с температурой ниже 0 °C (например, холодные склады с автоматизированной системой) или выше 60 °C (нагретые цеха) ABB DSDP150 подходит лучше, чем модели Siemens или Rockwell.
- Масштаб системы: Если вам нужно подключить более 50 Profibus-совместимых устройств (например, в крупных производственных линиях), модуль с поддержкой 124 слейв-устройств обеспечит достаточную масштабируемость.
- Требования к диагностике: Если критична возможность дистанционной отладки Profibus-узла (например, в системах с минимальным временем простоя), детальные диагностические функции ABB DSDP150 позволяют быстро локализовать и устранить проблемы.
Приосторожности
- При монтаже: Отключите питание контроллера ABB AC800M перед установкой ABB DSDP150 — подключение под напряжением может повредить внутреннюю шину контроллера или модуль.
- Выбор кабеля: Используйте только сертифицированный Profibus-кабель (например, тип A или B по стандарту EN 50170) с экранированием — некачественный кабель может вызвать искажение сигнала и нестабильную работу узла.
- Ограничения по скорости и длине: Не превышайте максимальную длину кабеля для выбранной скорости передачи — например, при использовании скорости 12 Мбит/с длина линии не должна превышать 100 м, иначе потребуется установка повторяющего устройства.
- Регулярная проверка: Каждый квартал проверяйте состояние Profibus-узла через ПО ABB Control Builder — контролируйте уровень сигнала, количество ошибок передачи и состояние подключенных устройств, заменяйте поврежденные компоненты вовремя.
DSDP150
