Описание

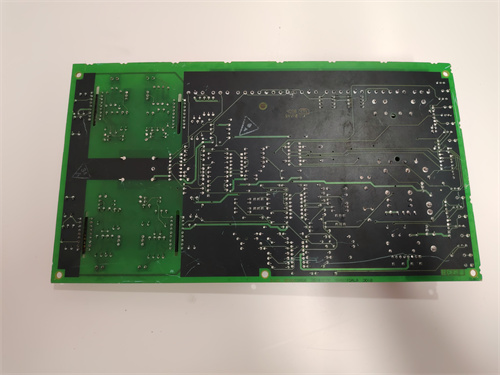

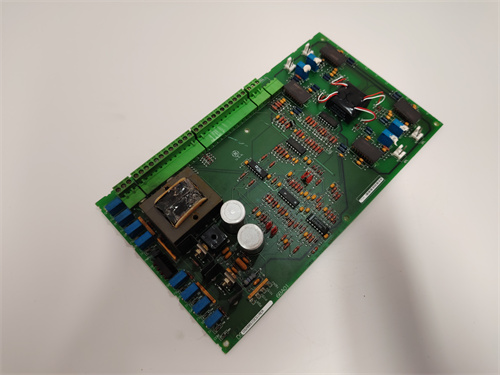

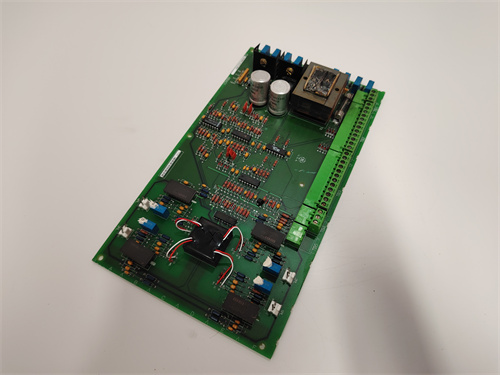

Общая характеристика продукта: ABB DSDX452
Технические параметры ABB DSDX452
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Цифровой выходной модуль, серии ABB Advant OCS I/O |
| Канальные параметры | • Количество каналов: 16 (независимые, с отдельной защитой)
• Тип сигнала: Цифровой выход (НО — нормально разомкнутый) • Напряжение питания нагрузки: 24 В DC (±10%) • Максимальная коммутационная мощность/канал: 2 А (при 24 В DC, 48 Вт) • Время реакции: ≤1 мс (замыкание/размыкание) • Количество циклов включения/отключения: ≥500 000 |
| Изоляция и защита | • Электрическая изоляция: 500 В АС (между каналами, между каналами и шасси)
• Защита от короткого замыкания: Автоматическое ограничение тока ≤2.5 А • Защита от электростатического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный) • Защита от перепадов напряжения: ±2 кВ (на выходах, длительность 10 мкс) |
| Диагностика | • Функции: Детекция короткого замыкания, перегрузка канала, потеря питания, ошибка связи с контроллером
• Передача ошибок: Через шасси Advant OCS I/O в контроллер (протокол Modbus RTU) • Индикаторы: LED-индикаторы на каждом канале (зеленый — сигнал активен, красный — ошибка), общий индикатор питания (зеленый) |
| Интеграция | • Совместимые контроллеры: ABB Advant AC 400, ABB Advant AC 500
• Поддерживаемые исполнительные механизмы: Клапаны ABB V183, реле Finder, лампы сигнализации Patlite, приводы конвейеров • Программное обеспечение: ABB Control Builder Advant v3.1 и выше |
| Эксплуатационные параметры | • Рабочая температура: 0 °C – +60 °C
• Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤50 Гц (амплитуда 0.15 мм) • Класс защиты: IP20 (IEC 60529) |
| Конструктивные параметры | • Тип монтажа: Панельное (в шкафах Advant OCS I/O)
• Габариты (Д×Ш×В): 90 × 150 × 80 мм • Вес: ~0.5 кг • Питание модуля: От шасси I/O (24 В DC ±20%), потребление ≤120 мА |
| Сертификации | CE, UL 508, CSA, RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2. |
Преимущества и особенности ABB DSDX452
-
Надежность и защита от повреждений
Автоматическое ограничение тока при коротком замыкании (≤2.5 А) и двойная изоляция предотвращают повреждение ABB DSDX452 при неправильном подключении или сбое нагрузки — критично для систем, где ремонт модуля требует длительного остановки (например, котлы ТЭЦ). В отличие от модулей без защиты (например, некоторые универсальные цифровые модули), ABB DSDX452 выдерживает перегрузки и продолжает работать после устранения неисправности.
-
Быстрая реакция и синхронная работа
Время реакции ≤1 мс обеспечивает синхронную передачу команд на исполнительные механизмы — важно для процессов, где задержка может привести к дисбалансу (например, регулировка подачи топлива в котлы или управление конвейерами в цепочке производства). Это гарантирует, что все устройства получают команды одновременно, улучшая эффективность всей системы.
-
Простота конфигурации и тестирования
Конфигурация через Control Builder Advant и режим тестирования каналов упрощают отладку и обслуживание ABB DSDX452 — инженеры могут проверять исправность каждого канала без запуска нагрузки, снижая риск ошибок при запуске. Это особенно актуально для сложных систем с большим количеством исполнительных механизмов.
-
Идеальная интеграция с контроллерами Advant
Стандартная совместимость с контроллерами ABB Advant AC 400/AC 500 и шасси Advant OCS I/O позволяет подключить ABB DSDX452 без дополнительных адаптеров или драйверов. Это сокращает время монтажа и настройки, а также снижает риск совместимых проблем, часто возникающих при использовании оборудования разных брендов.
Примеры применения ABB DSDX452
-
Энергетика: Управление клапанами котлов ТЭЦ
На ТЭЦ с мощностью 1000 МВт ABB DSDX452 управляет 16 клапанами подачи угольной муки в 4 котла. Контроллер Advant AC 500 отправляет команды на модуль: например, “открыть клапан 2 на 100%” для увеличения подачи топлива при росте нагрузки на электростанцию. ABB DSDX452 передает сигнал за 0.8 мс, клапан открывается, а модуль отправляет подтверждение контроллеру — это обеспечивает стабильную работу котла и предотвращает перегрев. При коротком замыкании на канале 5 (клапан котла 3) модуль ограничивает ток, сигнализирует об ошибке и продолжает управлять другими клапанами, неInterrupting производство электроэнергии.
-
Нефтегаз: Сигнализация аварий
На нефтеперерабатывающем заводе ABB DSDX452 управляет 10 лампами аварийной сигнализации и 6 реле отключения трубопроводов. При обнаружении утечки нефти датчик отправляет сигнал в контроллер, который через ABB DSDX452 активирует лампы на соответствующей секции завода и срабатывает реле для закрытия трубопровода. Защита от электромагнитных помех гарантирует, что сигналы не искажаются от смежных электродвигателей, поэтому аварийные мероприятия запускаются немедленно, минимизируя ущерб.
-
Металлургия: Контроль приводов конвейеров
В металлургическом цехе ABB DSDX452 управляет 8 приводами конвейеров, транспортирующих стальные заготовки. Контроллер Advant AC 400 отправляет команды на модуль для запуска/остановки конвейеров в зависимости от наличия заготовок — например, “запустить конвейер 4” при поступлении заготовок на разгрузочную площадку. ABB DSDX452 передает сигнал за 0.9 мс, привод запускается, а модуль диагностирует состояние канала в реальном времени — при перегрузке привода модуль сигнализирует об ошибке, контроллер останавливает конвейер, предотвращая повреждение механизма.
Сравнение с конкурентами
| Параметр | ABB DSDX452 | Siemens ET 200SP | Rockwell Allen-Bradley 1794-OB16 |
|---|---|---|---|
| Количество каналов | 16 | 8 | 16 |
| Максимальная мощность/канал | 2 А (48 Вт) | 2 А (48 Вт) | 1 А (24 Вт) |
| Время реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| Изоляция | 500 В АС (между каналами) | 250 В АС (групповая) | 500 В АС (между каналами) |
| Совместимость | ABB Advant AC 400/AC 500 | Siemens S7-1200/1500 | Rockwell ControlLogix |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB DSDX452 если:
- У вас есть контроллер ABB Advant AC 400/AC 500 и нуждаетесь в управлении до 16 исполнительными механизмами (клапаны, реле, приводы) через цифровые выходы 24 В DC.
- Требуется быстрая реакция (≤1 мс) для синхронной работы с другими системами (например, котлы ТЭЦ, конвейеры).
- Важна защита от короткого замыкания и электромагнитных помех (например, в нефтегазовых или металлургических цехах).
-
Эксплуатация:
- Не превышайте максимальную коммутационную мощность канала (2 А) — подключение нагрузок с большим током может привести к повреждению ABB DSDX452.
- Регулярно проверяйте LED-индикаторы — красный свет на канале требует проверки кабеля, нагрузки или исправления конфигурации.
- При замене исполнительного механизма (например, клапана на реле) переконфигурируйте соответствующий канал ABB DSDX452 в Control Builder Advant, чтобы обеспечить совместимость с новой нагрузкой.
