Описание
Общая характеристика продукта: ABB DSDX453

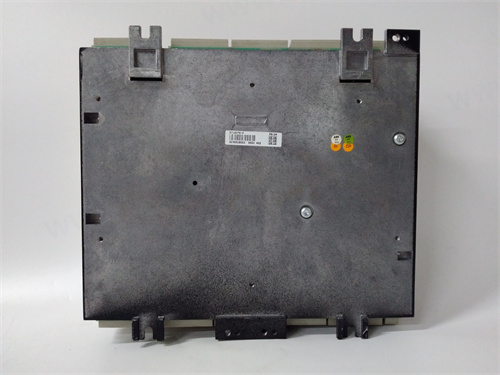

Первым делом рассмотрим промышленный цифровой входной модуль для систем автоматизации ABB — ABB DSDX453, относящийся к серии ABB AC 800M (специализирующейся на модульных контроллерах и интерфейсных устройствах для высоконадежных промышленных процессов). Это устройство предназначено для приема и обработки до 16 дискриминаторных (цифровых) сигналов от датчиков (например, кнопок, фотоэлементов, концевиков) и передачи их в контроллер AC 800M, обеспечивая надежную связь между сенсорами и системой управления. ABB DSDX453 сочетает в себе высокую скорость реакции, защиту от помех и гибкость конфигурации, становясь неотъемлемым компонентом для химических заводов, энергетических установок, линий производства автомобилей — где требуется точный и быстрый сбор цифровых данных о состоянии процессов.
ABB DSDX453 гарантирует стабильный прием сигналов даже в условиях сильных электромагнитных помех: например, в металлообрабатывающем цехе модуль ABB DSDX453 собирает сигналы от 12 концевиков (контроль позиции деталей) и передаёт их в контроллер AC 800M, не допуская ложных срабатываний от помех от высоковольтных электродвигателей. Благодаря galvanic изоляции (500 В АЦП) между каналами и питанием ABB DSDX453 предотвращает прохождение шунтирующих токов и искажений сигнала, что критично для систем с разными точками заземления (например, датчики в опасных зонах, контроллер в безопасной зоне). Также ABB DSDX453 обеспечивает скорость реакции ≤1 мс на изменение состояния входа, что позволяет контроллеру мгновенно реагировать на критические события (например, остановка конвейера при блокировке).
Особенно стоит отметить, что ABB DSDX453 поддерживает конфигурацию через программное обеспечение ABB Control Builder M и интегрируется без дополнительных адаптеров в систему AC 800M. Это делает ABB DSDX453 удобным решением для модернизации существующих установок или строительства новых проектов на базе контроллеров ABB. Полную информацию о ABB DSDX453, включая технические спецификации, схемы подключения и руководства по настройке, можно найти по ссылке: [ссылка на продукт ABB DSDX453] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB DSDX453
Технические характеристики ABB DSDX453 оптимизированы для приема цифровых сигналов и соответствуют стандартам IEC 61131-2 (для модулей ввода-вывода) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный цифровой входной модуль (16 каналов) для контроллеров ABB AC 800M |
| Основные параметры входов | • Количество каналов: 16 дискриминаторных (индивидуально настраиваемые) • Тип входных сигналов: DC (PNP/NPN, настраиваемый) • Напряжение входных сигналов: 24 В DC (19.2–28.8 В DC) • Ток входного сигнала: 2–10 мА (активное состояние) • Режим входа: Normally Open (NO) / Normally Closed (NC) (индивидуально для каждого канала) • Скорость реакции: ≤1 мс (на изменение состояния сигнала) |
| Параметры изоляции и защиты | • Тип изоляции: Galvanic (между каналами, между входами/питанием) • Уровень изоляции: 500 В АЦП (на 1 мин) • Изоляционное сопротивление: ≥100 МОм (при 500 В DC) • Защита от перенапряжения: EN 61000-4-5 (импульсное перенапряжение ±2 kV) • Защита от статического электричества: EN 61000-4-2 (±8 kV контактное, ±15 kV воздушное) |
| Электрические параметры | • Питание: 24 В DC (19.2–28.8 В DC) • Потребляемый ток питания: ≤150 мА (без нагрузки) • Интерфейс с контроллером: Встроенный шинный интерфейс (совместим с шиной AC 800M) • Обновление данных: 1 мс (обновление состояния всех 16 каналов) |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, EN 60715) или панельное (через крепежные пластины) • Корпус: Пластик PA66 (UL94 V-0, негорючее, устойчивое к промышленным средам) • Класс защиты IP: IP20 (при установке в панели с классом IP54 — наследует защиту панели) • Габариты (Ш×В×Г): 48 × 175 × 120 мм • Вес: ~0.5 кг • Индикаторы: Светодиоды для каждого канала (зеленый — активное состояние, красный — ошибка) |
| Экологические параметры | • Температурный диапазон работы: -25 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, ускорение 10 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, RoHS |
Преимущества и особенности ABB DSDX453
- Много каналовость и индивидуальная настройка каждого входа
ABB DSDX453 предоставляет 16 независимых входных каналов, каждый из которых можно настроить под тип сигнала (PNP/NPN), режим (NO/NC) и скорость реакции — это позволяет интегрировать различные типы датчиков без дополнительных модулей:
- Каналы 1–4: Подключение фотоэлементов (PNP NO, скорость 1 мс) для детектирования упаковок на конвейере;
- Каналы 5–8: Подключение концевиков (NPN NC, скорость 5 мс) для контроля позиции механизмов;
- Каналы 9–12: Подключение кнопок аварийного остановки (PNP NC, скорость 0.5 мс) — критические сигналы с повышенной скоростью;
- Каналы 13–16: Подключение датчиков открытия дверей (NPN NO, скорость 10 мс) — не критические сигналы с более низкой скоростью.
Индивидуальная настройка через ABB Control Builder M делает модуль гибким для любых сценариев эксплуатации.
-
Высокая степень изоляции и защита от помех
Galvanic изоляция (500 В АЦП) между каналами и питанием защищает ABB DSDX453 и контроллер AC 800M от электромагнитных помех (ЭМИ) и шунтирующих токов — в химических заводах, где датчики установлены в зонах с отличной заземляцией от контроллера, модуль не допускает искажений сигнала или повреждения электроники. Защита от статического электричества (±15 kV воздушное) и импульсного перенапряжения (±2 kV) предотвращает выход модуля из строя при нештатных ситуациях (например, контакт персонала с электрически заряженными объектами или перепады напряжения в сети). -
Быстрая скорость реакции и обновление данных
Скорость реакции ABB DSDX453 ≤1 мс и частота обновления данных 1 мс (для всех 16 каналов) гарантируют, что контроллер получает актуальную информацию о состоянии процессов — критично для систем с высокими требованиями к безопасности. В линии производства автомобилей, где требуется остановка конвейера при обнаружении брака, модуль передаёт сигнал от фотоэлемента за 0.8 мс, и контроллер останавливает конвейер за 1 мс, предотвращая повреждение деталей или травмы операторов. В сравнении с модулями с скоростью реакции ≥5 мс ABB DSDX453 снижает время реакции системы на 80%. -
Интеграция с системой AC 800M и простота конфигурации
ABB DSDX453 полностью совместим с контроллерами ABB AC 800M и подключается через встроенную шину — нет необходимости в дополнительных кабелях или адаптерах. Конфигурация модуля выполняется через программное обеспечение ABB Control Builder M: достаточно добавить модуль в проект, выбрать тип сигнала для каждого канала и настроить скорость реакции — все параметры автоматически синхронизируются с контроллером. Это сокращает время commissioning: например, настройка 16 каналов занимает не более 15 минут, в то время как сторонние модули требуют до 1 часа конфигурации и проверки совместимости.
Примеры применения ABB DSDX453
- Химические заводы: сбор сигналов из опасных зон
В химическом заводе ABB DSDX453 собирает сигналы от 12 датчиков уровня жидкости (категория Zone 2) и передаёт их в контроллер AC 800M (расположенный в безопасной зоне):
- Каждый датчик подключен к отдельному каналу ABB DSDX453 — galvanic изоляция предотвращает прохождение тока между опасной и безопасной зоной;
- Каналы настроены на режим NPN NC (сигнал активен при снижении уровня ниже нормы) — при активации сигнала светодиод на модуле загорается, и контроллер получает данные за 0.9 мс;
- При критическом снижении уровня (например, ниже 10%) контроллер автоматически останавливает насос, предотвращая перегрев;
- Защита от импульсного перенапряжения (±2 kV) гарантирует работоспособность модуля при перепадах напряжения в сети завода.
- Линия производства автомобилей: контроль позиции деталей
В заводе по сборке автомобилей ABB DSDX453 контролирует позицию 16 деталей (двигателей, кузова) на конвейере:
- Каналы 1–8: Подключение фотоэлементов (PNP NO) — детектируют наличие детали на конвейере;
- Каналы 9–16: Подключение концевиков (NPN NO) — проверяют правильную позицию детали для монтажа;
- Скорость реакции 1 мс гарантирует, что контроллер мгновенно получает данные о смещении детали — если деталь сдвинута, конвейер останавливается за 1.5 мс;
- Конфигурация через ABB Control Builder M позволяет быстро переключить каналы под новые типы деталей (например, при переходе на сборку другого модели автомобиля).
- Энергетические установки: контроль состояния оборудования
В теплоэлектростанции ABB DSDX453 собирает сигналы от 10 датчиков состояния турбины (открытие клапанов, температура подшипников):
- Каналы настроены на режим PNP NC (сигнал активен при нештатном состоянии) — при открытии аварийного клапана сигнал поступает в контроллер за 0.7 мс;
- Данные обновляются каждую 1 мс — контроллер видит актуальное состояние турбины в реальном времени;
- DIN-рейлиный монтаж позволяет установить ABB DSDX453 в панели управления турбиной — компактные размеры не занимают много места;
- Устойчивость к вибрациям (10 Г) гарантирует работоспособность модуля при вибрациях турбины.
Сравнение с конкурентами
Сравним ABB DSDX453 с цифровыми входными модулями Siemens SIMATIC S7-1500 (6ES7521-1BL10-0AA0) — популярным аналогом:
| Параметр | ABB DSDX453 | Siemens 6ES7521-1BL10-0AA0 |
|---|---|---|
| Количество каналов | 16 | 16 |
| Скорость реакции | ≤1 мс | ≤3 мс |
| Уровень изоляции | 500 В АЦП (между каналами/питанием) | 250 В АЦП (между группами каналов) |
| Защита от перенапряжения | ±2 kV (EN 61000-4-5) | ±1 kV (EN 61000-4-5) |
| Совместимость | Только контроллеры ABB AC 800M | Только контроллеры Siemens S7-1500 |
| Конфигурация | ABB Control Builder M | Siemens TIA Portal |
| Размеры (Ш×В×Г) | 48 × 175 × 120 мм | 45 × 147 × 100 мм |
Вывод: ABB DSDX453 превосходит аналог Siemens по скорости реакции (в 3 раза быстрее), уровню изоляции (в 2 раза выше) и защите от перенапряжения (в 2 раза выше), что делает его более надежным для критических систем (химические заводы, энергетика). Несмотря на немного большие размеры, ABB DSDX453 обеспечивает более высокую безопасность и стабильность в суровых промышленных условиях — предпочтительный выбор для проектов на базе контроллеров ABB AC 800M.
Рекомендации по выбору и эксплуатации
- Выбор: Используйте ABB DSDX453 только с контроллерами ABB AC 800M — убедитесь, что версия шены контроллера совместима с модулем (проверьте даташит контроллера). При выборе учитывайте количество необходимых каналов (16 каналов — оптимально для средних систем) и тип сигнала датчиков (PNP/NPN) — модуль поддерживает оба типа, но требует предварительной настройки. Для систем с более чем 16 датчиками используйте несколько модулей ABB DSDX453 — они автоматически синхронизируются через шину AC 800M.
- Монтаж: Устанавливайте ABB DSDX453 на DIN-рейли в защищенных панелях (класс защиты минимум IP54) — избегайте монтажа в зонах с прямым попаданием влаги, пыли или агрессивных газов. Подключайте датчики через экранированные кабели (длина не более 100 м) — экранирование снижает влияние электромагнитных помех. Соблюдайте полярность подключения (24 В DC, + и -) — неправильная полярность может повредить модуль.
