Описание
Общие сведения о продукте ABB DSDX453

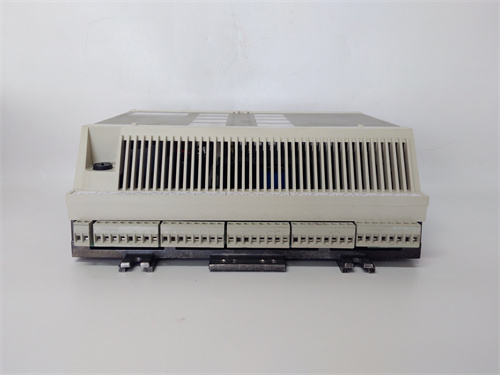

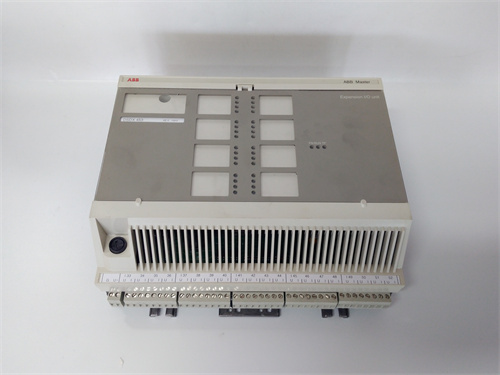

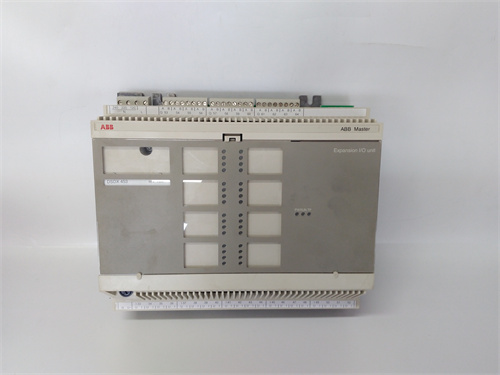

Первым и ключевым моментом является то, что ABB DSDX453 — это высокопроизводительный цифровой модуль ввода/вывода (I/O) компании ABB, разработанный для систем автоматизации серии Advant OCS и AC 800M. Он специализируется на надежной обработке высокоскоростных цифровых сигналов от полевого оборудования (датчики положения, энкодеры, сигналы аварий) и передаче управляющих команд к исполнительным механизмам, обеспечивая критическую связь в быстрок循环ных промышленных процессах. Детальную информацию о технических характеристиках, режимах работы и условиях интеграции ABB DSDX453 можно найти по официальной ссылке продукта: [ссылка на ABB DSDX453]. Именно благодаря сверхбыстрой реакции на сигналы, устойчивости к электромагнитным помехам и полной совместимости с экосистемой ABB ABB DSDX453 стал востребованным в автомобильной, металлургической, машиностроительной и электроэнергетической отраслях — где даже микросекундные задержки в передаче сигнала могут привести к браку продукции или авариям.
Технические параметры ABB DSDX453
Параметры ABB DSDX453 отвечают строгим стандартам промышленной скорости и надежности, обеспечивая стабильную работу даже в условиях агрессивных промышленных сред:
- Тип модуля: Цифровой модуль I/O с разделением входов и выходов, предназначенный для монтажа в шкафах с DIN-рейкой или системных блоках ABB Advant OCS.
- Каналы ввода/вывода:
- Цифровые входы (DI): 16 каналов, тип НО/НР (нормально открытое/нормально закрытое), напряжение питания 24 В DC — для подключения энкодеров (сигналы положения), датчиков концевиков и сигналов аварийного останова.
- Цифровые выходы (DO): 8 каналов, тип транзисторные (PNP), номинальное напряжение 24 В DC, максимальный ток на канал 2 А — для управления электромагнитными клапанами, приводами шаговых двигателей и реле.
- Характеристики обработки сигналов:
- Время реакции на входной сигнал: ≤0,1 мс — гарантирует мгновенную передачу данных о состоянии оборудования (например, сигнала о превышении положения робота или срабатывании аварийного датчика).
- Частота сканирования каналов: 10 кГц — позволяет обрабатывать быстрок循环ные процессы (например, позиционирование деталей на конвейере с частотой обновления 10 000 раз в секунду).
- Фильтрация помех: Настраиваемый цифровой фильтр (0,01–10 мс) — подавляет высокочастотные электромагнитные помехи от промышленных инверторов и силовых кабелей, предотвращая ложные срабатывания.
- Питание:
- Входное напряжение: 24 В DC ±10% — совместимое с модулями питания ABB (например, ABB 129740-002, ABB CP-E 24/10).
- Потребляемая мощность: ≤8 Вт — низкое энергопотребление, не увеличивает нагрузку на систему питания шкафа.
- Температурный диапазон эксплуатации: -25 °C до +70 °C — позволяет использовать ABB DSDX453 в условиях экстремальных перепадов температуры (открытые площадки, тепловые цехи, холодильные камеры).
- Защита от помех и повреждений:
- ЭМС-защита по стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует сильные электромагнитные помехи (например, от электродвигателей или трансформаторов).
- Защита от короткого замыкания на выходах: Автоматическое ограничение тока до 2,5 А на каждый канал — предотвращает повреждение модуля при коротком замыкании в цепи исполнителя.
- Защита от перепадов напряжения: Стабилизация работы при колебаниях входного напряжения 24 В DC ±10% — минимизирует риск сбоев при нестабильном электроснабжении.
- Степень защиты: IP20 (для монтажа в закрытых шкафах систем автоматизации) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
- Интерфейс с контроллером: Шина Profibus DP (версия V1) или ABB MasterBus 300 — обеспечивает высокоскоростную связь с контроллерами ABB AC 800M/Advant OCS, поддерживая передачу данных со скоростью до 12 Мбит/с.
- Сертификации: Соответствует стандартам IEC 61131-2 (промышленное измерение и управление), EN 60529 (степень защиты) и UL 508 (безопасность промышленного оборудования) — допущен к использованию в европейских, американских и российских системах.
Преимущества и особенности ABB DSDX453
Основные преимущества ABB DSDX453 заключаются в его сверхбыстрой реакции, гибкости и надежности — именно эти характеристики отличают его от стандартных цифровых модулей I/O:
- Сверхбыстрая обработка сигналов: Время реакции ≤0,1 мс и частота сканирования 10 кГц делают ABB DSDX453 идеальным для быстрок循环ных процессов — например, на автосборочном конвейере, где требуется контролировать позицию деталей с обновлением данных 10 000 раз в секунду. Это предотвращает задержки в передаче сигналов и гарантирует точное позиционирование.
- Гибкая фильтрация помех: Настраиваемый цифровой фильтр (0,01–10 мс) в ABB DSDX453 позволяет адаптировать модуль к условиям конкретного объекта — например, на металлургическом заводе с сильными помехами установите фильтр 5 мс, а на чистом производстве электроники — 0,01 мс для максимальной скорости реакции.
- Полная совместимость с системами ABB: ABB DSDX453 автоматически распознается контроллерами ABB AC 800M и Advant OCS, а также настраивается через стандартное ПО ABB Control Builder M. Не требуется дополнительная настройка драйверов или адаптеров — модуль готов к работе через 10–15 минут после монтажа.
- Расширяемость в цепочку: Модуль поддерживает соединение в режиме «daisy-chain» с другими модулями I/O ABB (например, аналоговым модулем ABB DSTC175 57310001-KN) — это позволяет увеличить количество каналов без добавления дополнительных шин коммуникации, снижая стоимость прокладки кабелей на крупных объектах.
- Детальная диагностика в реальном времени: ABB DSDX453 контролирует состояние каждого канала (наличие питания, короткое замыкание, разрыв цепи) и передает данные о неполадках в контроллер. Операторы могут быстро локализовать проблему (например, разрыв кабеля к энкодеру) через операторскую панель, без необходимости проверки каждого элемента вручную.
Примеры применения ABB DSDX453 в отраслях
ABB DSDX453 широко используется в отраслях с требованиями к сверхбыстрой обработке цифровых сигналов:
- Автомобильная отрасль: На автосборочном заводе ABB DSDX453 управляет позиционированием роботов-монтажников (например, IRB 6700). 16 цифровых входов подключены к энкодерам робота (сигналы положения плеч и кисти), а 8 выходов — к приводам блокировки деталей. Скорость реакции ≤0,1 мс гарантирует точность монтажа болтов с погрешностью ≤0,05 мм, предотвращая брак автомобилей.
- Металлургия: На холодных прокатных станках ABB DSDX453 контролирует позицию роликов и транспортных конвейеров. Входы подключены к датчикам концевиков (определяют крайние позиции роликов), а выходы — к приводам блокировки. Частота сканирования 10 кГц позволяет стабильно поддерживать толщину листа металла ±0,1 мм, обеспечивая соответствие продукции стандартам.
- Машиностроение: На заводе по производству станков с ЧПУ ABB DSDX453 управляет движением шпинделей и подачи инструмента. Входы принимают сигналы от линейных энкодеров (позиция стола), а выходы — управляют электромагнитными клапанами подачи масла. Сверхбыстрая реакция модуля гарантирует плавность движения инструмента, улучшая качество обработки металлических заготовок.
- Электроэнергетика: В гидроэлектростанции ABB DSDX453 контролирует состояние вентиляторов охлаждения турбин. Входы подключены к датчикам вращения вентиляторов (наличие тока), а выходы — к приводам их включения/выключения. При отключении одного вентилятора модуль переключает на резервный за ≤0,5 мс, поддерживая температуру турбины в допустимых пределах (≤80 °C).
Сравнение ABB DSDX453 с конкурентами
Для понимания преимуществ ABB DSDX453 сравним его с аналогичным цифровым модулем I/O Siemens SM 323 (S7-1200):
| Параметр | ABB DSDX453 | Siemens SM 323 (S7-1200) |
|---|---|---|
| Количество каналов (DI/DO) | 16 DI / 8 DO | 8 DI / 8 DO |
| Время реакции на входной сигнал | ≤0,1 мс | ≤5 мс |
| Частота сканирования | 10 кГц | 1 кГц |
| Настраиваемая фильтрация помех | Да (0,01–10 мс) | Да (1–300 мс, ограниченный диапазон) |
| Совместимость с системами ABB | Полная (AC 800M, Advant OCS) | Ограниченная (требует шлюза Profibus/Modbus) |
Из сравнения видно, что ABB DSDX453 превосходит конкурента по количеству входных каналов, скорости реакции, частоте сканирования и гибкости фильтрации помех — это делает его более надежным выбором для быстрок循环ных процессов и систем с высокими требованиями к безопасности.
Советы по выбору и мерам предосторожности для ABB DSDX453
Советы по выбору
- Определите требования к скорости: Выбирайте ABB DSDX453 если ваш процесс требует времени реакции <1 мс (например, автоматическая остановка станка при опасном положении детали) или частоты сканирования >1 кГц (например, позиционирование с высокой частотой обновления). Для процессов с низкими требованиями к скорости можно рассматривать более простые модули ABB (например, ABB DSDP140B 57160001-ACX).
- Рассчитайте количество каналов: Модуль имеет 16 входов и 8 выходов — если вам нужно больше каналов, соедините несколько ABB DSDX453 в цепочку через шину Profibus DP. Это экономически выгоднее, чем покупка отдельных шин коммуникации.
- Проверьте совместимость с контроллером: Убедитесь, что ваш контроллер ABB (AC 800M, Advant OCS) поддерживает шину Profibus DP или MasterBus 300 — это гарантирует бесперебойную связь и автоматическое распознавание модуля.
Меры предосторожности
- Монтаж: Монтируйте ABB DSDX453 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB DSDX453]): размещайте на DIN-рейке с достаточным пространством для охлаждения (минимум 10 мм между соседними устройствами), подключите силовые и сигнальные кабели в разных каналах шкафа (избегайте параллельного прокладки с высоковольтными линиями) и используйте экранированные кабели для сигнальных линий (CAT5e SF/UTP).
- Конфигурация: При настройке фильтрации помех подберите оптимальное значение — слишком длинный фильтр (>10 мс) увеличивает задержку, а слишком короткий (<0,01 мс) не подавляет помехи. Для объектов с сильными помехами (металлургия, электроэнергетика) установите фильтр 1–5 мс, для чистых сред (электроника) — 0,01–0,1 мс.
- Обслуживание: Проводите ежеквартальное обслуживание: проверяйте состояние индикаторов каналов (зеленый свет — нормальная работа, красный — сбой), очищайте модуль от пыли с помощью сухого компрессора (давление ≤0,5 МПа) и проверяйте надежность кабельных соединений. При обнаружении неполадок (например, нечитаемый входной сигнал) сначала проверьте датчик и кабель, затем обратитесь к сертифицированным специалистам ABB — не открывайте корпус модуля самостоятельно.
