Описание
Общие сведения о продукте
Рассматриваем высокопроизводительный цифровой выходной модуль с защитой от перегрузок для промышленных систем автоматизации бренда ABB — модель DSIH72VP ENOK. Подробную техническую документацию, спецификации и рекомендации по эксплуатации этого продукта можно найти по официальной ссылке: ABB DSIH72VP ENOK. Модель ABB DSIH72VP ENOK относится к серии ABB Industrial I/O Modules (индустриальные модули входов/выходов) и предназначена для формирования мощных дискретных управляющих сигналов к исполнительным механизмам — например, электродвигателям, электромагнитным клапанам, реле высокой мощности. Он используется в тяжелой промышленности: металлургия (сталиплавильные печи, прокатные станки), машиностроение (автоматизированные линии сборки), энергетика (системы питания вспомогательного оборудования) и нефтегазовая промышленность (руководители трубопроводов), где требуется управление нагрузками с высоким током и надежность при суровых эксплуатационных условиях. Бренд ABB известен решениями для мощных промышленных нагрузок, а DSIH72VP ENOK подтверждает эту репутацию благодаря высокому номинальному току выходов, расширенной защитой и быстрой реакцией на ошибки.
Описание продукта

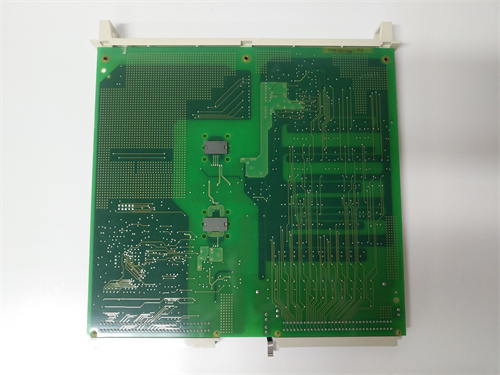

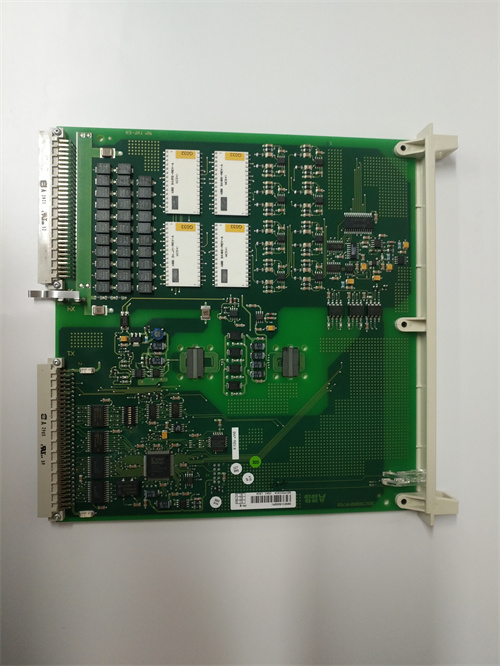

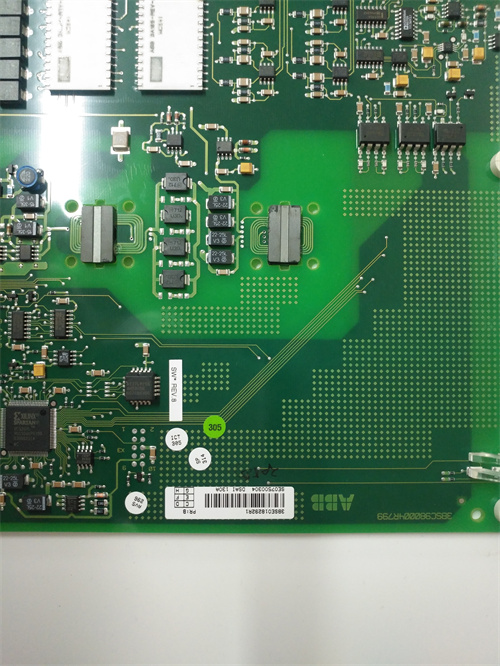

Компонент ABB DSIH72VP ENOK представляет собой 16-канальный цифровой выходной модуль с транзисторными выходами и интегрированной защитой, разработанный для интеграции в шасси контроллеров ABB (например, AC 800M) или самостоятельного монтажа (точное назначение уточняется в документе по ссылке ABB DSIH72VP ENOK). Основная функция ABB DSIH72VP ENOK — прием управляющих команд от контроллера (логические сигналы «0»/«1») и преобразование их в мощные дискретные выходные сигналы для управления промышленными нагрузками, с одновременной защитой модуля и нагрузки от повреждений:
- Управление мощными нагрузками: Каждый из 16 выходных каналов поддерживает номинальный ток до 5 А (при напряжении 24 В DC) — это позволяет напрямую управлять средними мощностью исполнителями, такими как электромагнитные клапаны для подачи воды в металлургические печи или приводы конвейеров с небольшим током启动.
- Расширенная защита: На каждом канале реализованы три уровня защиты:
- Защита от короткого замыкания: Автоматическое отключение канала при токе >6 А (за пределами номинала), предотвращающее перегрев транзисторов;
- Защита от перепада напряжения: Встроенные диоды свободного хода, подавляющие импульсы напряжения при отключении индуктивных нагрузок (например, электродвигателей);
- Защита от перегрева: Термостат, отключающий модуль при температуре корпуса >75 °C, что предотвращает повреждение компонентов при длительной работе под полной нагрузкой.
ABB DSIH72VP ENOK оснащен быстрыми транзисторными выходами с временем отклика ≤0.1 мс — критично для систем с высокими требованиями к скорости реакции, например, для управления приводами прокатных станков, где задержка в отключении может привести к деформации металлических листов. Все выходные каналы имеют galvanic isolation (≥2 кВ AC на 1 мин) от друг друга и контроллера — это предотвращает передачу электромагнитных помех (например, от высоковольтных линий в металлургических цехов) и защищает контроллер от повреждения при сбое в цепи нагрузки.
Модуль ABB DSIH72VP ENOK поддерживает расширенную диагностику в реальном времени: он отслеживает состояние каждого канала (включен/отключен, текущий ток, температура), регистрирует события переключения и ошибки (короткое замыкание, перегрев) и передает данные в контроллер через шассиную шина ABB AC 800M Bus. Операторы могут через систему SCADA видеть статус каждого выхода и быстро локализовать проблему (например, заклинивший электромагнитный клапан, вызывающий перегрузку канала).
Конструкция ABB DSIH72VP ENOK соответствует требованиям тяжелой промышленности: он работает в диапазоне температур -25 °C до +65 °C, устойчив к вибрациям (5–50 Гц, амплитуда 0.2 мм) и имеет уровень защиты IP20 для монтажа в закрытые промышленные щиты. Дополнительно модуль соответствует стандартам электромагнитной совместимости IEC 61326-1 и безопасности IEC 61010-1, гарантируя безопасность эксплуатации и стабильность в условиях высоких помех.
Технические параметры
Технические характеристики ABB DSIH72VP ENOK (подробнее по ссылке ABB DSIH72VP ENOK) обычно включают:
- Тип модуля: 16-канальный цифровой выходной модуль (DO);
- Параметры выходов:
- Количество каналов: 16 (независимые);
- Тип выхода: транзисторные (NPN, открытый коллектор);
- Номинальное напряжение: 24 В DC (диапазон 19.2–28.8 В DC);
- Номинальный ток на канал: 5 А;
- Максимальный пиковый ток (длительность ≤100 мс): 10 А;
- Время отклика: ≤0.1 мс (включение/отключение);
- Защита:
- Защита от короткого замыкания: токовой лимитер (выключение при >6 А);
- Защита от перепада напряжения: диоды свободного хода (≥400 В);
- Защита от перегрева: термостат (отключение при >75 °C);
- Изоляция:
- Между каналами: ≥2 кВ AC (на 1 мин);
- Между модулем и шасси: ≥5 кВ AC (на 1 мин);
- Параметры питания:
- Входное напряжение: 24 В DC (диапазон 19.2–28.8 В DC);
- Потребляемый ток: ≤1 А (без нагрузки), ≤8 А (при полной нагрузке всех каналов);
- Температурные параметры:
- Диапазон эксплуатации: -25 °C до +65 °C;
- Диапазон хранения: -40 °C до +85 °C;
- Максимальная температура корпуса при работе: 75 °C (термостатный срабатывание);
- Уровень защиты (IP-класс): IP20;
- Механические параметры:
- Устойчивость к вибрации: 5–50 Гц, амплитуда 0.2 мм (EN 60068-2-6);
- Устойчивость к удару: 15 g, 11 мс (EN 60068-2-27);
- Совместимость:
- Контроллеры: ABB AC 800M (PPC380AE01), ABB Advant OCS;
- Протоколы связи: ABB AC 800M Bus, Modbus RTU (опционально);
- Типы нагрузок: электромагнитные клапаны, реле, электродвигатели (до 5 А), световые сигналы;
- Размеры (длина × ширина × высота): 140 mm × 100 mm × 35 mm;
- Монтаж: DIN-рейка (ширина 35 мм) или в шасси ABB AC 800M.
Преимущества и особенности
Модуль ABB DSIH72VP ENOK имеет ряд ключевых преимуществ, которые выделяют его на рынке цифровых выходных модулей:
- Высокий номинальный ток (5 А на канал): Позволяет напрямую управлять средними мощностью нагрузками (например, электродвигатели конвейеров, электромагнитные клапаны) без использования дополнительных контакторов — это экономит пространство в щите и снижает стоимость системы (не нужно покупать внешние реле);
- Многоуровневая защита: Защита от короткого замыкания, перепада напряжения и перегрева делает ABB DSIH72VP ENOK устойчивым к ошибкам эксплуатации (например, случайное короткое замыкание выхода на землю не повреждает модуль), что критично для металлургических и энергетических объектов;
- Быстрая реакция выходов (≤0.1 мс): Подходит для систем с высокими требованиями к скорости — например, управление приводами прокатных станков, где задержка в отключении при обнаружении дефекта металла может привести к браку продукции;
- Изолированные каналы (≥2 кВ AC): Защищают контроллер и другие компоненты системы от электромагнитных помех (например, от электродвигателей в металлургических цехов) и предотвращают распространение ошибок от одного канала к другому;
- Расширенная диагностика: Реaltime-мониторинг тока и температуры каждого канала позволяет операторам заранее выявлять проблемы (например, увеличение тока на канале, указывающее на износ электромагнитного клапана) и устранить их до полного выхода нагрузки из строя.
Примеры применения
Модуль ABB DSIH72VP ENOK широко используется для управления мощными нагрузками в тяжелой промышленности:
- Металлургия (сталиплавильная печь): Для управления электромагнитными клапанами подачи кокса и руды — каждый клапан требует тока 3 А (24 В DC), что соответствует номиналу ABB DSIH72VP ENOK. Модуль принимает команды от контроллера AC 800M и включает/отключает клапаны; при коротком замыкании в цепи клапана токовой лимитер отключает канал, защищая модуль от повреждения;
- Машиностроение (автоматизированная линия сборки автомобилей): Для управления приводами конвейеров транспортировки кузовов — приводы имеют ток启动 8 А (пиковый) и рабочий ток 4 А, что поддерживается пиковым током модуля (10 А). Быстрая реакция выходов (≤0.1 мс) гарантирует своевременное остановку конвейера при обнаружении некачественной детали;
- Энергетика (теплоэлектростанция): Для управления реле питания вспомогательного оборудования (насосов охлаждения, вентиляторов котлов) — реле требуют тока 2 А (24 В DC), а модуль ABB DSIH72VP ENOK обеспечивает их надежное включение/отключение. Защита от перепада напряжения предотвращает повреждение модуля при отключении индуктивных насосов;
- Нефтегазовая промышленность (руководители трубопроводов): Для управления электромагнитными клапанами регулировки расхода нефти — клапаны требуют тока 3.5 А, а изолированные каналы модуля защищают сигналы от помех от высоковольтных линий, проходящих параллельно трубопроводу;
- Химическая промышленность (реакторные установки): Для управления приводами шлюзов загрузки сырья — приводы имеют рабочий ток 4 А, а диагностика модуля отслеживает ток: при увеличении тока (например, из-за закисания механизма) операторы получают алерт и заменяют привод до полного сбое.
Сравнение с конкурентами
Сравнение ABB DSIH72VP ENOK с аналогичными цифровыми выходными модулями конкурентов (например, Siemens S7-1500 SM 1222, Phoenix Contact IB IL 24 DO 8/2A) демонстрирует его преимущества в ключевых параметрах:
| Параметр | ABB DSIH72VP ENOK | Конкурент 1 (Siemens SM 1222) | Конкурент 2 (Phoenix Contact IB IL) |
|---|---|---|---|
| Номинальный ток на канал | 5 А | 2 А | 2 А |
| Максимальный пиковый ток | 10 А (≤100 мс) | 4 А (≤100 мс) | 5 А (≤100 мс) |
| Время отклика | ≤0.1 мс | ≤0.5 мс | ≤0.3 мс |
| Защита от перепада напряжения | Да (диоды 400 В) | Нет | Да (диоды 200 В) |
| Изоляция между каналами | ≥2 кВ AC | ≥1 кВ AC | ≥1.5 кВ AC |
| Температурный диапазон | -25 °C до +65 °C | 0 °C до +60 °C | -20 °C до +60 °C |
Модуль ABB DSIH72VP ENOK становится предпочтительным выбором для управления мощными нагрузками: он имеет более высокий номинальный ток (5 А vs 2 А у конкурентов), быструю реакцию (≤0.1 мс vs ≤0.5 мс) и более надежную защиту от перепада напряжения (400 В vs 200 В). Также его более широкий температурный диапазон (-25 °C до +65 °C) позволяет использовать в холодных производственных помещениях (например, металлургические цеха с принудительной вентиляцией) или условиях повышенной температуры.
Советы по выбору и мерам предосторожности
Советы по выбору
- Определите ток нагрузки: Если вам нужно управлять нагрузками с током >2 А (например, электродвигатели, мощные клапаны), ABB DSIH72VP ENOK — идеальный выбор; для нагрузок ≤2 А (сигналы, мелкие реле) можно рассмотреть более дешёвые модули конкурентов;
- Оцените условия эксплуатации: Для помещений с температурой <0 °C или >60 °C (например, металлургические печи, холодные склады) модуль подходит благодаря диапазону -25 °C до +65 °C;
- Проверьте нужду в защите: Если нагрузки имеют индуктивный характер (например, электродвигатели, клапаны), выбирайте ABB DSIH72VP ENOK с диодами свободного хода — это предотвращает импульсы напряжения при отключении;
- Учтите совместимость с контроллером: Если вы используете контроллер ABB AC 800M, модуль интегрируется без дополнительных настроек — для контроллеров других брендов проверяйте поддержку протоколов (например, Modbus RTU).
Меры предосторожности
- Не превышайте номинальный ток каналов: Для нагрузок с током >5 А используйте внешние контакторы — перегрузка канала приведет к срабатыванию токового лимитера и остановке нагрузки;
- Используйте экранированные кабели: Для подключения к индуктивным нагрузкам (электродвигатели, клапаны) используйте экранированные кабели — это снижает электромагнитные помехи и улучшает стабильность работы ABB DSIH72VP ENOK;
- Регулярно проверяйте диагностику: Раз в месяц анализируйте данные о токе и температуре каналов — увеличение тока на канале может свидетельствовать о износном состоянии нагрузки (например, износ подшипников электродвигателя);
