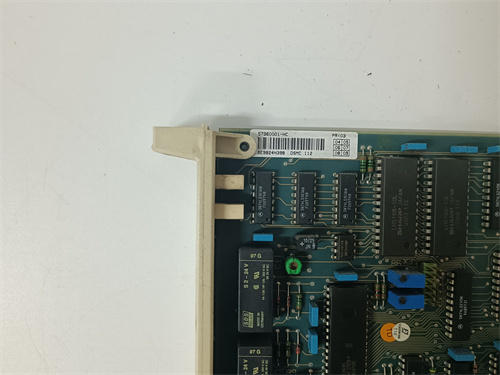

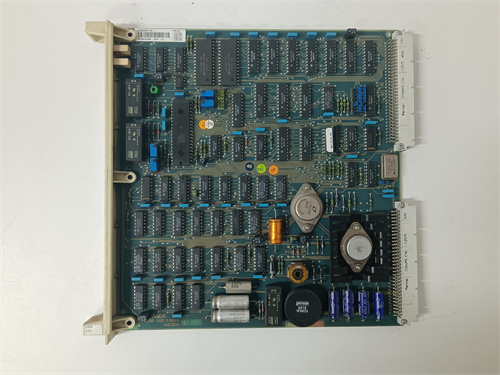

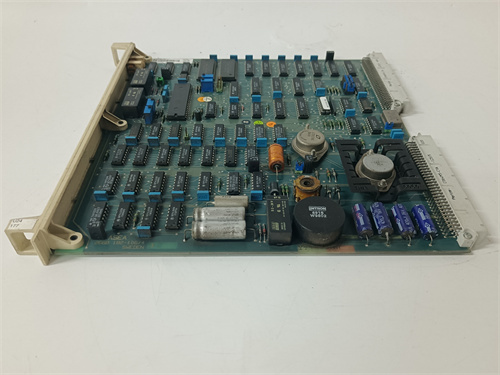

ABB DSMC112 57360001-HC

Описание

Описание продукта

Параметры продукта

• Тип компонента: Модуль управления серводвигателем ABB ACSM1 Series, предназначенный для прецизионного позиционирования и синхронизации движений в промышленных автоматизированных системах.
• Технические параметры управления:
  • Тип привода: Серводвигатель (синусоидальныйbrushless DC-двигатель);
  • Максимальная номинальная мощность: 1.2 кВт (соответствует классу мощности DSMC112);
  • Диапазон регулировки скорости: 0–6000 об/мин (для вращательных серводвигателей); поддержка режима позиционирования, скоростного регулирования и момента;
  • Точность позиционирования: ±0.001 мм (при использовании линейного энкодера) / ±0.01 градуса (при использовании вращательного энкодера);
  • Система обратной связи: Поддержка резольверов (1Vpp, 400 Гц), оптических энкодеров (до 25 000 импульсов/оборот) и абсолютных энкодеров (SSI, BiSS-C) — для точного определения положения ротора.
• Электрические и силовые параметры:
  • Питание: Входное напряжение 3×400–480 В АС (трифазное, 50/60 Гц);
  • Максимальный выходной ток (номинальный): 5 А; максимальный ток (кратковременный, ≤ 3 секунды): 15 А;
  • Частота переключения инвертора: 4–16 кГц (настраиваемая) — для снижения шума и оптимизации тепловыделения;
  • Потребление энергии (без нагрузки): ≤ 50 Вт;
  • Изоляция: Класс изоляции IP20 (для монтажа в шкаф) / IP65 (опционально для открытого монтажа); сопротивление изоляции ≥ 100 МОм (при 500 В ДС).
• Механические и эксплуатационные параметры:
  • Корпус: Пластиковый с металлическим радиатором для теплоотвода; формат для монтажа на DIN-рейку (ширина 45 мм × глубина 180 мм × высота 120 мм);
  • Вес: ≈ 2.8 кг;
  • Система охлаждения: Пассивная (конвекция) — температура поверхности ≤ 85°C при полной нагрузке; опционально — активное охлаждение (вентилятор);
  • Рабочая температура: 0 °C до +60 °C (оперативная); -25 °C до +75 °C (хранение);
  • Относительная влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Г (10–500 Гц); удар resistance — до 15 Г (полусекундный импульс).
• Функции диагностики и безопасности:
  • Диагностика: Постоянная самодиагностика силовых компонентов, энкодера, коммуникации и температуры; сигналы об ошибках (перегрев, перегрузка, обрыв цепи) передаются в контроллер ABB и отображаются в Control Builder;
  • Защита: От перегрева, перегрузки, короткого замыкания, несанкционированного ускорения; защита от электростатической разрядки (ESD) до ±15 кВ;
  • Логирование: Запись параметров работы (скорость, момент, температура) и событий с временем отметкой для анализа и предиктивного обслуживания.
• Совместимое оборудование:
  • Серводвигатели ABB: ABB MPM112, ABB MSM112;
  • Контроллеры ABB: AC 800M, ABB Automation PC, ABB Symphony Plus;
  • Датчики: Оптические энкодеры Heidenhain, резольверы ABB, линейные масштабы Renishaw;
  • ПО конфигурации: ABB Control Builder M, ABB Drive composer.
• Соответствие стандартам: IEC 61800-5-1 (стандарт для серводвигателей), CE (электромагнитная совместимость), UL 508C (промышленная безопасность), ISO 9001 (качество производства).

Преимущества и особенности

1. Прецизионное позиционирование: ABB DSMC112 57360001-HC с точностью ±0.001 мм и поддержкой высокоразрешающих энкодеров обеспечивает стабильность позиционирования в критических приложениях (например, монтаж микросхем с размером контактов ≤ 0.1 мм), предотвращая брак и снижая эксплуатационные расходы.
2. Компактность и интеграция: Совмещение контроллера, инвертора и системы обратной связи в одном корпусе делает ABB DSMC112 57360001-HC компактным, что важно для монтажа в пространственно ограниченных системах (например, небольшие фрезерные станки, мобильные роботы).
3. Энергоэффективность: Технология векторного управления ABB минимизирует потери энергии при частичной нагрузке (до 10% снижения потребления по сравнению с аналогами), что критично для снижения операционных затрат на крупных производственных линиях.
4. Надежность в индустриальных условиях: Устойчивость к вибрациям, широкий диапазон рабочих температур и защита от перегрева/короткого замыкания делают ABB DSMC112 57360001-HC подходящим для применения в цехах с суровыми условиями (автомобильные заводы, металлургические производства).

Примеры применения в отраслях

• Машиностроение (станки с ЧПУ): Использование ABB DSMC112 57360001-HC для управления движением рабочих осей вертикальных фрезерных станков — модуль регулирует скорость и положение серводвигателей с точностью ±0.002 мм, обеспечивая обработку сложных поверхностей из тугоплавких сплавов. Синхронизация с контроллером ABB AC 800M гарантирует согласованные движения всех осей.
• Робототехника (индустриальные роботы): Применение в роботах-манипуляторах для управления движением плеч и захвата — ABB DSMC112 57360001-HC обеспечивает плавное перемещение с повторяемостью ±0.005 мм, синхронизируясь с оптическим энкодером (25 000 импульсов/оборот). Компактность позволяет интегрировать модуль в корпус робота.
• Электронная промышленность (линии монтажа печатных плат): Интеграция в системы управления роботами-погрузчиками — модуль позиционирует захват микросхем с точностью ±0.001 мм, предотвращая повреждение тонких контактов. Высокая динамика управления обеспечивает обработку 200 компонентов в минуту.
• Автомобильная промышленность (линии сборки): Использование ABB DSMC112 57360001-HC для управления приводами конвейеров и роботов-монтажников — модуль синхронизирует скорость конвейера с движением роботов, обеспечивая точное монтаже деталей (например, установка стекол, крепление креплений) с повторяемостью ±0.01 мм.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что ABB DSMC112 57360001-HC соответствует требованиям вашего приложения — номинальная мощность (1.2 кВт), точность позиционирования (±0.001 мм), тип энкодера и совместимость с контроллером ABB. Для систем с требованиями к компактности и высокой точности (станки с ЧПУ, робототехника) этот модуль предпочтителен аналогам благодаря балансу производительности и размеров. Также проверьте, что максимальный ток (15 А) соответствует требованиям вашего серводвигателя.
• Меры предосторожности:
  1. Монтаж и конфигурацию ABB DSMC112 57360001-HC должен выполнять сертифицированный специалист по системам ABB — неправильная настройка векторного управления или параметров энкодера может привести к нестабильности движения или повреждению серводвигателя.
  2. Обеспечьте регулярное обслуживание силовых цепей и энкодера — очищайте контакты от пыли, проверяйте состояние кабелей и разъемов каждые 6 месяцев, особенно в условиях повышенной пыльности.
  3. Не превышайте максимальные параметры работы (ток 15 А, температура 60 °C) — перегрузка может привести к перегреву силовых компонентов и выходу модуля из строя.
  4. Используйте только оригинальные компоненты ABB для замены (энкодеры, кабели, силовые блоки) — некачественные материалы снизят надежность и точность системы управления.
