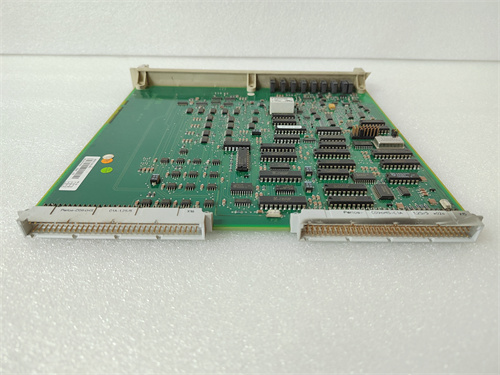

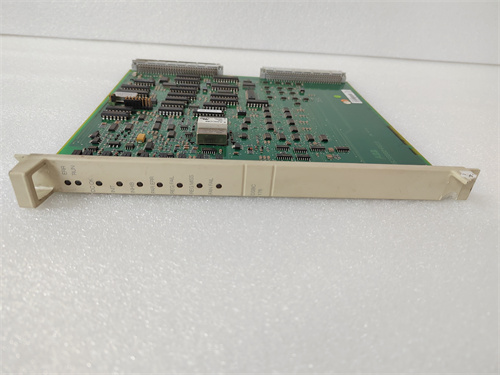

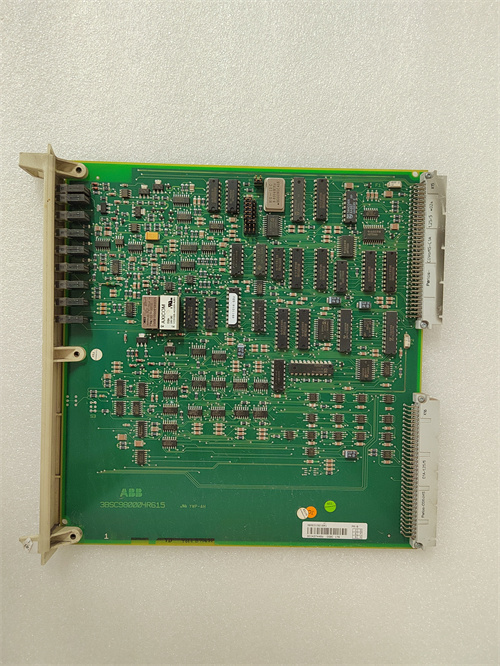

ABB DSPC157

Описание

Общая характеристика продукта ABB DSPC157

Технические параметры ABB DSPC157

• Общие параметры контроллера:
  • Тип устройства: Специализированный компактный контроллер (без избыточности, для вспомогательных процессов);
  • Совместимые системы: ABB Advant OCS (вспомогательные модули), локальные HMI ABB PanelView Mini;
  • Поддерживаемые модули I/O: ABB DSIH100 (дискретный I/O, 4 канала), DSIA100 (аналоговый I/O, 2 канала) — до 4 модулей в общей конфигурации;
  • Питание: +24 В DC (0,5 А максимальный ток) — низкое энергопотребление для монтажа вблизи оборудования.
• Вычислительные и память параметры:
  • Процессор: Одноядерный 32-битный микроконтроллер ABB-custom (частота 80 МГц) — оптимизирован для специализированных логических задач;
  • Оперативная память (RAM): 16 МБ DDR3 (не расширяема) — достаточная для буферизации сигналов от 4 модулей I/O;
  • Постоянная память: 64 МБ Flash-память (для хранения операционной системы и конфигурации) + 2 МБ SRAM (для критических данных с батарейным бэкапом);
  • Поддерживаемые языки программирования: Function Block Diagram (FBD) — по стандарту IEC 61131-3 (специализированные блоки для вспомогательных процессов).
• Параметры связи и интеграции:
  • Интерфейсы связи:
    • 1 порт Ethernet (10/100 Mbps, TCP/IP) — для связи с локальным HMI и системой мониторинга Advant OCS;
    • 1 порт RS-485 (Modbus RTU) — для подключения модулей I/O и специализированных датчиков (температуры подшипников, уровня смазки);
  • Протоколы поддержки: Modbus RTU (для I/O), ABB lightweight protocol (для связи с HMI);
  • Время передачи данных: <200 мс (между контроллером и модулями I/O).
• Параметры надежности и функциональности:
  • Класс надежности: MTBF (Mean Time Between Failures) > 700 000 часов (по данным производителя, при температуре 40 °C);
  • Режимы диагностики: Специализированная самодиагностика (проверка связи с модулями I/O, состояния датчиков) с светодиодной индикацией (зеленый — норм, красный — авария);
  • Количество регулирующих петель: До 1 независимой PID-петли (для базовой регулировки, например, температуры смазки);
  • Время цикла обработки: 150–400 мс (в зависимости от количества подключенных модулей I/O).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -10 °C до +50 °C (повышенная устойчивость к низким температурам);
  • Влажность: 5%–85% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа на DIN-рейку или в миниатюрные шкафы рядом с оборудованием);
  • Материал корпуса: Пластик UL94 V-0 с армированием стекловолокном (повышенная механическая прочность);
  • Размеры: 70 мм × 100 мм × 38 мм (ультракомпактный дизайн, монтаж в ограниченном пространстве);
  • Устойчивость к вибрациям: 5–150 Гц (0,2 Г, по IEC 60068-2-6) — адаптирован к вибрациям вспомогательного оборудования (насосы, компрессоры).

Преимущества и особенности ABB DSPC157

1. Ультракомпактный дизайн и низкое энергопотребление: Размеры 70×100×38 мм и ток питания 0,5 А позволяют монтировать ABB DSPC157 непосредственно рядом с управляемым оборудованием (например, на корпусе смазочного насоса или охладительного контура), где пространство критически ограничено. Низкое энергопотребление снижает нагрузку на локальные источники питания.
2. Повышенная устойчивость к низким температурам: Температурный диапазон -10 °C до +50 °C делает ABB DSPC157 подходящим для объектов с низкими температурами — например, технические подполья северных ТЭС или открытые площадки нефтегазовых объектов в зимний период, где стандартные контроллеры могут выйти из строя.
3. Специализированная диагностика и логика: Встроенные специализированные блоки логики (для управления смазкой, охлаждением) и диагностика состояния датчиков упрощают настройку ABB DSPC157 под конкретные задачи. Например, контроллер автоматически анализирует сигналы датчика уровня смазки и активирует аварийную сигнализацию при недостатке, без необходимости написания сложных алгоритмов.
4. Совместимость с специализированными модулями ABB: ABB DSPC157 автоматически распознает узкоспециализированные модули ABB DSIH100/DSIA100 (с малым количеством каналов), что оптимизирует использование ресурсов для вспомогательных процессов (не требуется подключать лишние каналы).
5. Простота обслуживания: Светодиодная индикация ошибок и компактный дизайн делают обслуживание ABB DSPC157 интуитивным — операторы могут быстро определить проблему (например, разрыв кабеля к датчику) по цвету индикатора, без использования дополнительных диагностических инструментов.

Примеры применения ABB DSPC157 в различных отраслях

• Энергетика (ТЭС, система смазки турбины): В ТЭС ABB DSPC157 управляет системой смазки подшипников турбины — подключен 1 модуль DSIA100 (для датчика температуры и давления смазки) и 1 модуль DSIH100 (для управления смазочным насосом). Контроллер поддерживает давление смазки 2,5 бар ±0,2 бар через PID-регуляцию, а при температуре смазки >60 °C активирует аварийную сигнализацию. Устойчивость к низким температурам (-10 °C) гарантирует работу в технических подпольях зимой.
• Нефтегазовая отрасль (вспомогательная система охлаждения насосов): На нефтегазовой площадке ABB DSPC157 управляет охлаждением вспомогательных насосов — подключен 1 модуль DSIA100 (для датчика температуры воды) и 1 модуль DSIH100 (для привода клапана подачи воды). Контроллер включает клапан при температуре воды >40 °C и выключает при <30 °C, предотвращая перегрев насосов. Ультракомпактный дизайн позволяет монтировать ABB DSPC157 на корпусе насоса, сокращая длину кабелей.
• Тяжелая промышленность (завод металлообработки, система контроля уровня масла в редукторах): В заводе ABB DSPC157 мониторит уровень масла в редукторах прокатных валков — подключен 2 модуля DSIH100 (для датчиков уровня высокий/низкий). При снижении уровня до “низкий” контроллер активирует световую сигнализацию на локальном HMI, а при критическом снижении — останавливает привод редуктора. Простота диагностики позволяет операторам быстро выявить неисправность через светодиод на корпусе ABB DSPC157.
• Химическая промышленность (вспомогательная система подачи реагентов): В заводе ABB DSPC157 управляет системой подачи дозирующих реагентов — подключен 1 модуль DSIA100 (для датчика расхода реагента) и 1 модуль DSIH100 (для управления дозирующим насосом). Контроллер поддерживает расход реагента 0,5 л/мин ±0,05 л/мин, а через Ethernet передает данные в локальную систему мониторинга Advant OCS.

Сравнение ABB DSPC157 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB DSPC157

Рекомендации по выбору

1. Специализированные вспомогательные процессы: Выбирайте ABB DSPC157 для управления оборудованием с ограниченными требованиями (1 PID-петля, до 4 модуля I/O) — например, смазочные системы, охлаждение насосов, контроль уровня масла.
2. Условия с низкими температурами: Если процесс работает в диапазоне -10 °C до +50 °C (например, северные объекты, технические подполья), ABB DSPC157 — оптимальный выбор, так как его температурный диапазон превосходит аналоги.
3. Монтаж в ограниченном пространстве: Для монтажа рядом с оборудованием (на корпусе насосов, редукторов) ABB DSPC157 с размерами 70×100×38 мм удобнее аналогов с большими габаритами.

Меры предостережения

1. Контроль температуры: Не эксплуатируйте ABB DSPC157 за пределами диапазона -10 °C до +50 °C — переохлаждение < -10 °C может повредить батарейный бэкап SRAM.
2. Ограничение количества модулей I/O: Не подключайте более 4 модулей I/O — превышение лимита увеличивает время цикла обработки >400 мс, нарушая стабильность работы.
3. Бэкап конфигурации: Раз в 2 недели создавайте резервную копию конфигурации ABB DSPC157 через ПО ABB Advant Engineer. Сохраняйте копию на внешнем носителе — при сбое Flash-памяти это позволяет быстро восстановить алгоритмы.
4. Проверка кабелей RS-485: Используйте короткие экранированные кабели (до 10 м) для подключения модулей I/O — длинные неэкранированные кабели вызывают сильные помехи, искажающие сигналы.
