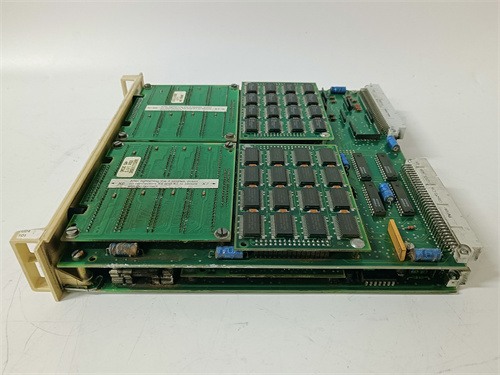

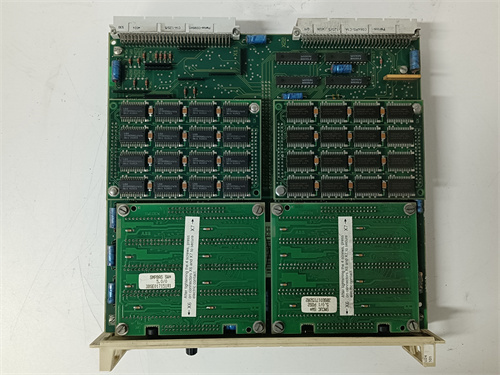

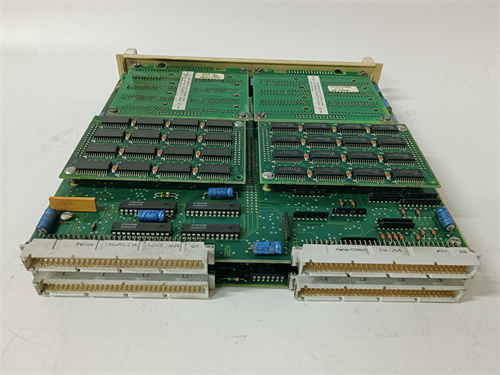

ABB DSPC170H

Описание

Общая характеристика продукта ABB DSPC170H

Технические параметры ABB DSPC170H

• Общие параметры контроллера:
  • Тип устройства: Компактный промышленный контроллер (без избыточности, для не критических по безопасности процессов);
  • Совместимые системы: ABB Advant OCS (вспомогательные модули), локальные HMI ABB PanelView (серии 600/800);
  • Поддерживаемые модули I/O: ABB DSIH101 (дискретный I/O, 8 каналов), DSIA101 (аналоговый I/O, 4 канала) — до 6 модулей в общей конфигурации;
  • Питание: +24 В DC (0,7 А максимальный ток) — низкое энергопотребление для компактных шкафов и DIN-рейков.
• Вычислительные и память параметры:
  • Процессор: Одноядерный 32-битный микроконтроллер ABB-custom (частота 100 МГц) — для обработки базовых логических и PID-задач;
  • Оперативная память (RAM): 32 МБ DDR3 (не расширяема) — достаточная для буферизации сигналов от 6 модулей I/O;
  • Постоянная память: 128 МБ Flash-память (для хранения операционной системы и конфигурации) + 4 МБ SRAM (для критических данных с батарейным бэкапом);
  • Поддерживаемые языки программирования: Function Block Diagram (FBD) — по стандарту IEC 61131-3 (базовые логические блоки и PID-алгоритмы).
• Параметры связи и интеграции:
  • Интерфейсы связи:
    • 1 порт Ethernet (10/100 Mbps, TCP/IP) — для связи с локальным HMI и простыми SCADA;
    • 1 порт RS-485 (Modbus RTU) — для подключения модулей I/O и внешних датчиков (температуры, уровня, давления);
  • Протоколы поддержки: Modbus RTU (для I/O), ABB basic protocol (для связи с HMI);
  • Время передачи данных: <180 мс (между контроллером и модулями I/O).
• Параметры надежности и функциональности:
  • Класс надежности: MTBF (Mean Time Between Failures) > 800 000 часов (по данным производителя, при температуре 40 °C);
  • Режимы диагностики: Базовая самодиагностика (проверка питания, интерфейсов, связи с модулями) с светодиодной индикацией ошибок (зеленый — норм, красный — авария, желтый — предупреждение);
  • Количество регулирующих петель: До 2 независимых PID-петли (для базовой регулировки температуры, уровня или расхода);
  • Время цикла обработки: 120–350 мс (в зависимости от количества подключенных модулей I/O).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -5 °C до +55 °C (повышенная устойчивость к низким и умеренно высоким температурам);
  • Влажность: 5%–85% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа на DIN-рейку или в миниатюрные шкафы);
  • Материал корпуса: Пластик UL94 V-0 с добавлением антикоррозийных добавок (устойчивость к пыли и легким химическим растворам);
  • Размеры: 75 мм × 110 мм × 42 мм (миниатюрный дизайн, монтаж на DIN-рейку по стандарту EN 60715);
  • Устойчивость к вибрациям: 5–200 Гц (0,15 Г, по IEC 60068-2-6) — адаптирован к низким вибрациям (конвейеры малой мощности, вспомогательные насосы).

Преимущества и особенности ABB DSPC170H

1. Повышенная температурная устойчивость: Диапазон работы -5 °C до +55 °C делает ABB DSPC170H подходящим для помещений с сезонными перепадами температуры — например, технические подполья северных энергетических объектов или открытые производственные залы пищевых заводов с естественным охлаждением.
2. Миниатюрный дизайн и низкое энергопотребление: Размеры 75×110×42 мм и ток питания 0,7 А позволяют монтировать ABB DSPC170H на DIN-рейку в миниатюрных шкафах или рядом с оборудованием (например, вспомогательными насосами), где пространство ограничено. Низкое энергопотребление снижает эксплуатационные расходы.
3. Простота настройки и обслуживания: Поддержка только языка FBD (IEC 61131-3) и три색ная светодиодная индикация ошибок упрощают работу с ABB DSPC170H даже для специалистов с минимальным опытом. Конфигурация выполняется через стандартное ПО ABB Advant Engineer, без дополнительных лицензий.
4. Совместимость с модулями I/O и HMI ABB: ABB DSPC170H автоматически распознает компактные модули ABB DSIH101/DSIA101 и легко интегрируется с локальными HMI ABB PanelView. Это устраняет необходимость настройки драйверов, сокращая время монтажа и запуска процесса.
5. Устойчивость к легким химическим влияниям: Корпус из пластика UL94 V-0 с антикоррозийными добавками защищает ABB DSPC170H от легких химических растворов (например, моющими средствами, используемыми в пищевой промышленности), продлевая срок службы контроллера.

Примеры применения ABB DSPC170H в различных отраслях

• Пищевая промышленность (линия замораживания овощей): В заводе ABB DSPC170H управляет системой мониторинга температуры в камере замораживания — подключен 1 модуль DSIA101 (для датчика температуры) и 1 модуль DSIH101 (для управления вентилятором). Контроллер поддерживает температуру -18 °C ±1 °C через PID-регуляцию, а через Ethernet передает данные в локальный HMI. Повышенная температурная устойчивость (-5 °C до +55 °C) гарантирует работу даже при кратковременных отключениях охлаждения.
• Энергетика (вспомогательная система подачи воды в котел): В ТЭС ABB DSPC170H регулирует уровень воды в вспомогательном резервуаре — подключен 1 модуль DSIA101 (для датчика уровня и расхода насоса) и 1 модуль DSIH101 (для управления насосом). Контроллер включает насос при уровне <50% и выключает при >90%, а желтый светодиод на корпусе ABB DSPC170H сигнализирует о низком уровне (предупреждение).
• Легкая промышленность (завод по производству пластиковых контейнеров): В заводе ABB DSPC170H управляет линией охлаждения штампов — подключен 1 модуль DSIA101 (для датчика температуры воды) и 1 модуль DSIH101 (для привода клапана подачи воды). Контроллер поддерживает температуру воды 25 °C ±2 °C, предотвращая перегрев штампов, а устойчивость к вибрациям (0,15 Г) позволяет монтировать контроллер рядом с штамповочным оборудованием.
• Мебельная промышленность (система подачи клея на прессовую линию): В заводе ABB DSPC170H управляет расходом клея — подключен 1 модуль DSIA101 (для датчика расхода клея) и 1 модуль DSIH101 (для управления насосом). Контроллер поддерживает постоянный расход клея, а светодиодная индикация помогает операторам быстро выявить неисправность (например, заблокированный насос — красный свет).

Сравнение ABB DSPC170H с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB DSPC170H

Рекомендации по выбору

1. Условия с температурными перепадами: Выбирайте ABB DSPC170H если ваш процесс работает в диапазоне -5 °C до +55 °C (например, северные объекты, открытые производственные залы) — его повышенная температурная устойчивость превосходит аналоги.
2. Компактные вспомогательные процессы: Для не сложных задач (регуляция температуры, контроль уровня, управление насосами) с 1–4 модулями I/O ABB DSPC170H — оптимальный выбор, так как он сочетает компактность и достаточную функциональность.
3. Совместимость с оборудованием ABB: Если вы используете модули I/O ABB DSIH101/DSIA101 или HMI ABB PanelView, ABB DSPC170H гарантирует автоматическую интеграцию без дополнительных настроек.

Меры предостережения

1. Контроль температуры: Не эксплуатируйте ABB DSPC170H за пределами диапазона -5 °C до +55 °C — перегрев (>55 °C) или переохлаждение (<-5 °C) может привести к сбросу конфигурации.
2. Ограничение количества модулей I/O: Не подключайте более 6 модулей I/O — это увеличивает время цикла обработки >350 мс и нарушает стабильность PID-петель.
3. Бэкап конфигурации: Раз в месяц создавайте резервную копию конфигурации ABB DSPC170H через ПО ABB Advant Engineer. Сохраняйте копию на внешнем носителе — при сбое Flash-памяти это позволяет быстро восстановить работу.
4. Проверка кабелей RS-485: Используйте экранированные кабели для подключения модулей I/O — неэкранированные кабели вызывают помехи, искажающие сигналы. Раз в 2 месяца проверяйте контакты на окисление.
