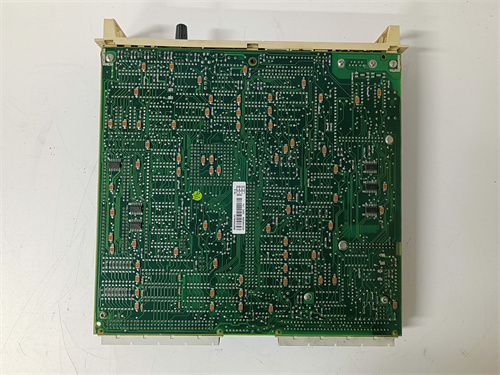

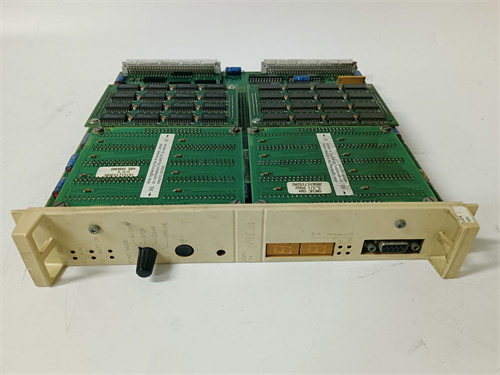

ABB DSPC172

Описание

Общая характеристика продукта ABB DSPC172

Технические параметры ABB DSPC172

• Общие параметры контроллера:
  • Тип устройства: Компактный промышленный контроллер (без избыточности, для не критических по безопасности процессов);
  • Совместимые системы: ABB Advant OCS (вспомогательные модули), локальные HMI ABB PanelView (серии 600/800);
  • Поддерживаемые модули I/O: ABB DSIH101 (дискретный I/O, 8 каналов), DSIA101 (аналоговый I/O, 4 канала) — до 6 модулей в общей конфигурации;
  • Питание: +24 В DC (0,6 А максимальный ток) — низкое энергопотребление для компактных шкафов и DIN-рейков.
• Вычислительные и память параметры:
  • Процессор: Одноядерный 32-битный микроконтроллер ABB-custom (частота 120 МГц) — для обработки базовых логических и PID-задач;
  • Оперативная память (RAM): 32 МБ DDR3 (не расширяема) — достаточная для буферизации сигналов от 6 модулей I/O;
  • Постоянная память: 128 МБ Flash-память (для хранения операционной системы и конфигурации) + 4 МБ SRAM (для критических данных с батарейным бэкапом);
  • Поддерживаемые языки программирования: Function Block Diagram (FBD) — по стандарту IEC 61131-3 (базовые логические блоки и PID-алгоритмы).
• Параметры связи и интеграции:
  • Интерфейсы связи:
    • 1 порт Ethernet (10/100 Mbps, TCP/IP) — для связи с локальным HMI и простыми SCADA;
    • 1 порт RS-485 (Modbus RTU) — для подключения модулей I/O и внешних датчиков (температуры, уровня, давления);
  • Протоколы поддержки: Modbus RTU (для I/O), ABB basic protocol (для связи с HMI);
  • Время передачи данных: <150 мс (между контроллером и модулями I/O).
• Параметры надежности и функциональности:
  • Класс надежности: MTBF (Mean Time Between Failures) > 900 000 часов (по данным производителя, при температуре 40 °C);
  • Режимы диагностики: Базовая самодиагностика (проверка питания, интерфейсов, связи с модулями) с светодиодной индикацией ошибок (зеленый — норм, красный — авария);
  • Количество регулирующих петель: До 2 независимых PID-петли (для базовой регулировки температуры, уровня или расхода);
  • Время цикла обработки: 100–300 мс (в зависимости от количества подключенных модулей I/O).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +50 °C (подходит для умеренных промышленных и вспомогательных помещений);
  • Влажность: 5%–85% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа на DIN-рейку или в миниатюрные шкафы);
  • Материал корпуса: Пластик UL94 V-0 (устойчивость к пыли и легким химическим растворам);
  • Размеры: 75 мм × 110 мм × 40 мм (миниатюрный дизайн, монтаж на DIN-рейку по стандарту EN 60715);
  • Устойчивость к вибрациям: 5–200 Гц (0,1 Г, по IEC 60068-2-6) — адаптирован к низким вибрациям (конвейеры малой мощности, вспомогательные насосы).

Преимущества и особенности ABB DSPC172

1. Миниатюрный дизайн и низкое энергопотребление: Размеры 75×110×40 мм и ток питания 0,6 А делают ABB DSPC172 идеальным для монтажа в ограниченном пространстве — например, на DIN-рейку в миниатюрных шкафах пищевых заводов или рядом с вспомогательными насосами ТЭС. Низкое энергопотребление снижает нагрузку на источники питания и эксплуатационные расходы.
2. Простота настройки и обслуживания: Поддержка только языка FBD (IEC 61131-3) и базовая самодиагностика через светодиоды упрощают работу с ABB DSPC172 даже для специалистов с минимальным опытом. Конфигурация выполняется через стандартное ПО ABB Advant Engineer, не требуя дополнительных лицензий или сложных инструментов.
3. Оптимизация для базовых задач: Поддержка до 2 PID-петель и 6 модулей I/O делает ABB DSPC172 экономичным выбором для не сложных процессов — например, регулирование температуры воды в небольшом бойлере, контроль уровня продукции в резервуаре или управление приводом конвейера малой длины. Избыточные функции отсутствуют, что снижает его стоимость по сравнению с контроллерами среднего класса.
4. Совместимость с модулями I/O и HMI ABB: ABB DSPC172 автоматически распознает компактные модули ABB DSIH101/DSIA101 и легко интегрируется с локальными HMI ABB PanelView. Это устраняет необходимость настройки драйверов или адаптации ПО, сокращая время монтажа и запуска процесса.
5. Устойчивость к умеренным условиям: Корпус из пластика UL94 V-0 и температурный диапазон 0–50 °C позволяют ABB DSPC172 работать в большинстве вспомогательных помещений — например, в цехах пищевой промышленности с регулярной мойкой или в технических подпольях ТЭС с умеренной влажностью.

Примеры применения ABB DSPC172 в различных отраслях

• Пищевая промышленность (линия упаковки сыра): В заводе ABB DSPC172 управляет системой упаковки сыра в фольгу — подключен 1 модуль DSIH101 (для датчиков положения упаковки и привода конвейера) и 1 модуль DSIA101 (для регулирования скорости упаковочного механизма). Контроллер синхронизирует работу конвейера и упаковки, минимизируя брак из-за неправильного позиционирования, а через Ethernet передает данные о производительности в локальный HMI ABB PanelView.
• Энергетика (вспомогательная система подачи смазки турбины): В ТЭС ABB DSPC172 регулирует уровень смазки в подшипниках турбины — подключен 1 модуль DSIA101 (для датчика уровня смазки и расхода насоса) и 1 модуль DSIH101 (для управления насосом). PID-алгоритм контроллера поддерживает уровень смазки в диапазоне ±2 мм, а при низком уровне сигнализирует через HMI и активирует световой сигнал на шкафу с ABB DSPC172.
• Легкая промышленность (завод по производству канцтоваров): В заводе ABB DSPC172 управляет линией резки бумаги на листы — подключен 2 модуля DSIH101 (для датчиков длины бумаги и привода резального механизма) и 1 модуль DSIA101 (для регулирования скорости бумаги). Контроллер поддерживает заданную длину листов с точностью ±1 мм, а время цикла обработки 200 мс обеспечивает быструю реакцию на изменения скорости подачи бумаги.
• Мебельная промышленность (система охлаждения шлифовальных станков): В заводе ABB DSPC172 управляет системой охлаждения шлифовальных станков — подключен 1 модуль DSIA101 (для датчика температуры воды и расхода насоса) и 1 модуль DSIH101 (для включения/выключения насоса). Контроллер включает насос при температуре воды >35 °C и выключает при <25 °C, предотвращая перегрев станка, а базовая диагностика сигнализирует о неисправности датчика через красный светодиод на корпусе ABB DSPC172.

Сравнение ABB DSPC172 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB DSPC172

Рекомендации по выбору

1. Совместимость с модулями I/O и HMI ABB: Выбирайте ABB DSPC172 если ваша установка использует компактные модули ABB DSIH101/DSIA101 или локальные HMI ABB PanelView — это гарантирует автоматическую интеграцию и отсутствие конфликтов с оборудованием.
2. Компактные и вспомогательные процессы: Для не сложных задач (регуляция температуры, контроль уровня, управление конвейером) с 1–4 модулями I/O ABB DSPC172 — оптимальный выбор, так как он сочетает минимальные габариты и низкую стоимость.
3. Условия с ограниченным пространством: Если монтаж возможен только на DIN-рейку или в миниатюрные шкафы, ABB DSPC172 с размерами 75×110×40 мм удобнее аналогов с большими габаритами (например, Siemens S7-1200).

Меры предостережения

1. Контроль температуры и влажности: Не эксплуатируйте ABB DSPC172 при температуре >50 °C или влажности >85% — это может привести к сбросу конфигурации или выходу из строя микроконтроллера. Влажных помещениях установите дегумидификаторы.
2. Ограничение количества модулей I/O: Не подключайте более 6 модулей I/O к ABB DSPC172 — превышение лимита увеличивает время цикла обработки >300 мс, что приводит к нестабильной работе PID-петель.
3. Бэкап конфигурации: Раз в месяц создавайте резервную копию конфигурации ABB DSPC172 через ПО ABB Advant Engineer и сохраняйте ее на внешнем носителе. При сбое Flash-памяти это позволит быстро восстановить алгоритмы.
4. Проверка кабелей RS-485: Используйте только экранированные кабели для подключения модулей I/O через RS-485 — неэкранированные кабели вызывают электромагнитные помехи, искажающие сигналы. Раз в 2 месяца проверяйте контакты разъемов на предмет окисления.
