Описание
Общая информация о продукте ABB DSPC172H

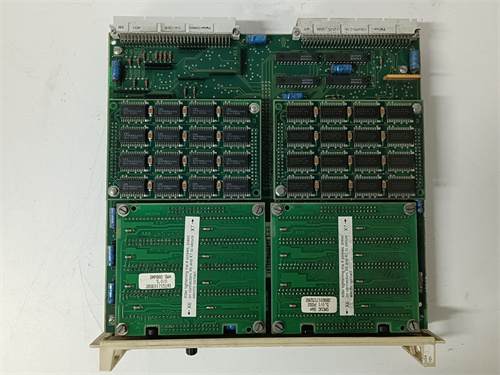

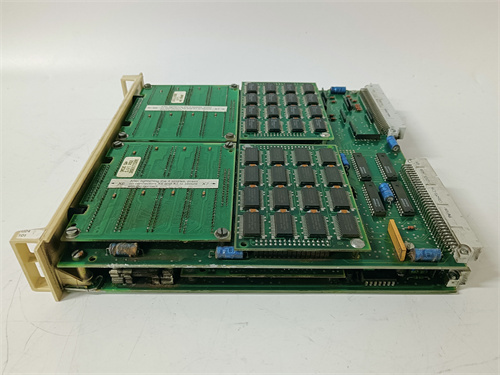

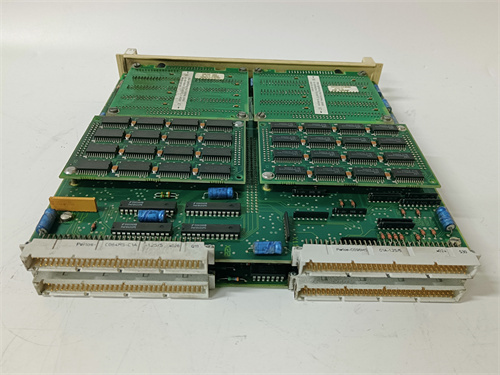

ABB DSPC172H — это промышленный цифровой сигнальный процессор (DSP-модуль) из линейки ABB Advant OCS, предназначенный для обработки и управления дискретными сигналами в сложных системах автоматизации промышленных процессов. Он сочетает в себе высокопроизводительную обработку данных, поддержку множества интерфейсов и защиту от суровых промышленных условий, что делает ABB DSPC172H незаменимым в отраслях с требованиями к скорости и надежности: энергетика (управление системами ТЭС/ГЭС), тяжелая промышленность (управление прокатными станками, плавильными печами), нефтегазовая отрасль (контроль трубопроводов и добывающих платформ) и химическая промышленность (управление реактивными установками).
Основная задача ABB DSPC172H — принимать дискретные сигналы от сенсоров и контроллеров, обрабатывать их в реальном времени, генерировать команды для исполнительных механизмов и обеспечивать синхронизацию с верхними системами автоматизации (например, ABB AC 800M или ABB Symphony Plus DCS). Модуль оснащен 16 цифровыми входами и 16 цифровыми выходами, встроенными алгоритмами логического управления (например, Ladder Logic, Function Block Diagram) и индикаторами состояния каналов. Например, в прокатном цехе ABB DSPC172H управляет процессом прокатки металла: он принимает сигналы от 8 датчиков положения листа (DI-каналы) и 4 кнопок оператора, обрабатывает данные о скорости конвейера и толщине листа, затем отправляет команды на 6 электромагнитных зажимов и 2 привода калибровки (DO-каналы). При отклонении толщины листа от нормы ABB DSPC172H мгновенно корректирует позицию зажимов, поддерживая качество продукции. Благодаря модульной конструкции для шкафов Advant OCS ABB DSPC172H легко интегрируется в существующие схемы, а металлический корпус обеспечивает защиту от пыли и электромагнитных помех.
ABB DSPC172H соответствует международным стандартам промышленной безопасности (IEC 61131-3, EN 61000-6-2) и электромагнитной совместимости (IEC 61000-4-2), что гарантирует стабильную работу в условиях высоких перепадов температуры и напряжения. Он поддерживает функцию “горячей замены” (hot-swap) в определенных конфигурациях, что критично для непрерывных производственных процессов. При интеграции с ABB DSPC172H формируется цепь управления: сенсоры → ABB DSPC172H (обработка сигналов) → исполнительные механизмы → контроллер (обратная связь). Полная информация о ABB DSPC172H доступна на официальном ресурсе: [ссылка на ABB DSPC172H](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DSPC172H
Промышленный цифровой сигнальный процессор ABB DSPC172H характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой сигнальный процессор (DSP-модуль) с DI/DO каналами, линейки ABB Advant OCS, артикул DSPC172H.
Параметры цифровых входов (DI)
- Количество каналов: 16 независимых входов;
- Тип сигнала: Дискретный (НО/ЗО — нормально разомкнутый/замкнутый контакт);
- Напряжение питания для входов: 24 В DC (±10%);
- Ток срабатывания: 2–10 мА;
- Время ответа: ≤0,1 мс (для быстрых сенсоров);
- Защита: От обратной полярности (до -30 В DC) и импульсных помех (класс IEC 61000-4-2).
Параметры цифровых выходов (DO)
- Количество каналов: 16 независимых выходов;
- Тип выхода: Транзисторный (NPN, открытый коллектор);
- Максимальный ток на выходе: 0,5 А/канал (суммарный максимальный ток — 4 А);
- Максимальное напряжение: 30 В DC;
- Защита: От коротких замыканий (автоматическое ограничение тока до 0,6 А) и перегрева (отключение при T > 85 °C).
Параметры эксплуатации и коммуникации
- Питание модуля: 24 В DC (±10%), максимальный ток потребления — 0,8 А (без нагрузок);
- Класс защиты: IP20 (для установки в закрытые шкафы);
- Температурный диапазон работы: -10 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Устойчивость к вибрациям: 5–150 Гц (амплитуда 0,15 мм, по IEC 60068-2-6);
- Интерфейсы связи: RS485 (Modbus RTU), шлейф Advant OCS (для связи с контроллерами AC450/AC800M);
- Поддерживаемые языки программирования: IEC 61131-3 (Ladder Logic, FBD, ST);
- Материал корпуса: Металл (алюминий) с антикоррозийным покрытием;
- Монтаж: На раму шкафа Advant OCS;
- Вес: ≈2,5 кг;
- Сертификации: IEC 61131-3, EN 61000-6-2, CE, UL 508, RoHS.
Преимущества и особенности ABB DSPC172H
ABB DSPC172H выделяется среди цифровых DSP-модулей благодаря трем ключевым преимуществам:
- Высокая производительность и реальное время обработки
Процессор с частотой 500 МГц обеспечивает обработку сигналов за ≤0,1 мс, что делает ABB DSPC172H идеальным для систем с высокими требованиями к скорости (например, высокоскоростные конвейеры, робототехника с цикловым временем <1 с). В отличие от модулей с частотой 200 МГц, ABB DSPC172H обрабатывает 16 входов и 16 выходов одновременно, без задержек в передаче команд. Это критично для процессов, где задержка в 1 мс может привести к браку продукции (например, прокатка тонких металлических листов).
- Гибкость программирования и интеграции
Поддержка языков программирования IEC 61131-3 позволяет инженерам адаптировать ABB DSPC172H к конкретным задачам — от простого логического управления (Ladder Logic) до сложных алгоритмов (FBD для регулирования температуры). Совместимость с шлейфом Advant OCS и протоколом Modbus RTU упрощает интеграцию с контроллерами ABB и сторонними устройствами (например, Siemens S7-1500). Например, в химическом заводе ABB DSPC172H программы на FBD управляют реакцией, а данные о прогрессе передаются в ABB AC 800M через шлейф Advant, обеспечивая полную синхронизацию.
- Надежность и защита от нештатных режимов
Комплексная защита — от коротких замыканий, перегрева и электромагнитных помех — гарантирует долгий срок службы ABB DSPC172H в суровых условиях. Металлический корпус снижает влияние внешних помех (например, от электродвигателей в прокатном цехе), а функция “горячей замены” позволяет заменить модуль без остановки процесса. В отличие от пластиковых модулей, ABB DSPC172H не деформируется при температуре +60 °C и сохраняет функциональность даже при кратковременных перепадах напряжения.
Примеры применения ABB DSPC172H
ABB DSPC172H широко используется для управления дискретными процессами в различных отраслях:
1. Тяжелая промышленность: Управление прокатной станкой
В металлургическом цехе ABB DSPC172H управляет прокатной станкой для производства стальных листов:
- DI-каналы: 8 датчиков положения листа, 4 кнопки оператора (старт/стоп, сброс), 2 датчика скорости конвейера;
- DO-каналы: 6 электромагнитных зажимов (регулировка толщины), 2 привода калибровки, 2 лампы индикации (готов/ошибка);
- Работа: При запуске процесса ABB DSPC172H принимает сигналы от датчиков скорости (200 м/мин) и положения листа. При отклонении толщины до 1,2 мм (норма — 1 мм) модуль корректирует позицию зажимов, уменьшая зазор на 0,2 мм. Данные о процессе передаются в ABB AC 800M, который логирует параметры и отправляет алерты при критических отклонениях.
2. Энергетика: Управление вспомогательными системами ГЭС
В гидроэлектростанции ABB DSPC172H управляет системой охлаждения турбины:
- DI-каналы: 6 датчиков температуры охлаждающей жидкости, 3 датчика уровня воды, 2 кнопки аварии;
- DO-каналы: 4 насоса охлаждения, 2 клапана подачи воды, 1 сигнальный маяк аварии;
- Работа: При превышении температуры жидкости до 45 °C (норма — 40 °C) ABB DSPC172H включает дополнительные насосы и увеличивает подачу воды через клапаны. При падении уровня воды below 20% модуль включает маяк и отправляет сигнал в ДЦП, инициируя аварийную остановку турбины.
3. Нефтегазовая отрасль: Контроль шкафа управления трубопроводом
На газопроводе ABB DSPC172H управляет шкафом коммутации компрессоров:
- DI-каналы: 10 датчиков давления в трубопроводе, 4 кнопки оператора, 2 сигналы состояния компрессоров;
- DO-каналы: 8 реле для запуска/остановки компрессоров, 2 клапана регулирования давления, 2 лампы индикации;
- Работа: При падении давления до 6 МПа (норма — 8 МПа) ABB DSPC172H запускает 2 дополнительных компрессора и открывает клапаны, повышая давление до нормы. При критическом падении (4 МПа) модуль останавливает процесс и отправляет сигнал в岸 – based SCADA.
Сравнение с конкурентами
ABB DSPC172H превосходит аналогичные цифровые DSP-модули по ключевым параметрам:
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Высокопроизводительные процессы: Для систем с требованиями к времени ответа ≤0,1 мс (прокатка, высокоскоростные конвейеры) — ABB DSPC172H с процессором 500 МГц гарантирует беззазорную обработку сигналов.
- Сложные логические алгоритмы: Для проектов, требующих программирования на FBD или ST (регуляция температуры, давления) — поддержка IEC 61131-3 в ABB DSPC172H упрощает адаптацию к задачам.
- Непрерывные производства: Для цехов с круглосуточной работой (ТЭС, нефтепереработки) — функция “горячей замены” ABB DSPC172H минимизирует простои при обслуживании.
Меры предосторожности
- Проверка полярности питания: Перед включением убедитесь, что питание 24 В DC подключено правильно (положительный полюс к “V+”, отрицательный — к “V-“) — обратная полярность повредит электронику ABB DSPC172H.
- Ограничение нагрузки на DO-каналы: Не превышайте максимальный ток 0,5 А/канал — для нагрузок >0,5 А (например, электродвигатели 1 А) используйте промежуточные реле.
- Регулярная диагностика: Ежемесячно проверяйте индикаторы состояния каналов и используйте ПО ABB Control Builder для анализа логов — это поможет выявить潜在ные проблемы (например, износ контактов датчиков) до возникновения сбоев.
- Изоляция кабелей: Разделяйте кабели к DI/DO каналам ABB DSPC172H с силовыми кабелями (к электродвигателям) — это снизит электромагнитные помехи и предотвратит ложные сигналы.
