Описание

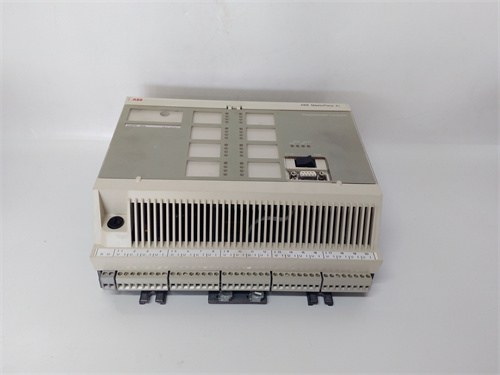

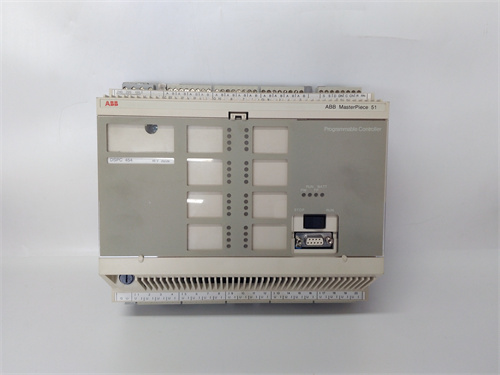

ABB DSPC172H — это высокопроизводительный цифровой сигнальный процессор (DSP) от компании ABB, разработанный для использования в системах автоматизации сложных промышленных процессов. ABB DSPC172H специализируется на реальном времени обработке большого потока данных от сенсоров и исполнительных устройств, обеспечивая быстрое принятие решений в системах управления турбинами, генераторами, компрессорами и другими высокотехнологичными оборудованием, где миллисекундные задержки могут привести к серьезным авариям.
Описание продукта
ABB DSPC172H основан на мощном процессоре с тактовой частотой 1 GHz и оснащен 1 ГБ оперативной памяти (RAM), что позволяет ему обрабатывать до 1000 сигналов в секунду — включая аналоговые (4…20 мА), дискретные (24 В ПЭ) и цифровые (Profinet, Modbus) данные. Благодаря специализированной архитектуре для реального времени ABB DSPC172H гарантирует время отклика на входные сигналы ≤50 мкс, что критично для регулировки скорости турбин или давления в реакторных установках.
Модуль оснащен множеством интерфейсов для интеграции с внешними устройствами: 8 аналоговых входов, 4 аналоговых выходов, 16 дискретных входов/выходов, а также два порта Ethernet (Profinet IRT) и один порт RS-485 (Modbus RTU). Это делает ABB DSPC172H универсальным для подключения к различным сенсорам (температурным, давлением, ускорением), приводам и системам управления (ПЛК, SCADA). Для защиты данных при передаче используется шифрование по протоколу TLS 1.3, а galvanic изоляция (2500 В) между интерфейсами защищает от электромагнитных помех в промышленных средах.
ABB DSPC172H поддерживает технологию «горячей резервировки» (hot standby): два модуля работают в парах, при этом основной обрабатывает данные, а резервный дублирует его состояние. При отказе основного модуля резервный автоматически переключается за ≤10 мс, не нарушая работы системы — это критично для объектов с нулевым временем простоя (например, атомные электростанции, нефтепроводы с постоянной транспортировкой).
Конфигурация и программирование ABB DSPC172H осуществляются через ПО ABB Control Builder M, где разработчики могут использовать язык Structured Text (ST) или функциональные блоки (например, для PID-регуляции). Модуль оснащен встроенной диагностикой: он саммониторит состояние своих компонентов (процессор, память, интерфейсы) и отправляет сигналы об ошибках в систему SCADA, упрощая поиск неисправностей.
Корпус ABB DSPC172H предназначен для монтажа в шасси ABB AC 800M, имеет габариты 160 × 220 × 80 мм и класс защиты IP20. Он работает в температурном диапазоне -40…70 °C и поддерживает влажность до 95% (неконденсирующаяся), что позволяет эксплуатировать его в экстремальных условиях — например, на морских платформах или в пустынных регионах. Сертифицированный по стандартам IEC 61508 (SIL 3), IEC 60068 и ATEX, ABB DSPC172H соответствует самым высоким требованиям безопасности для критических систем.
-
Параметры продукта
- Тип устройства: цифровой сигнальный процессор (DSP) для систем автоматизации
- Процессор: 1 GHz, 双核
- Оперативная память: 1 ГБ RAM, 4 ГБ Flash-память
- Входы/выходы:
- Аналоговые входы: 8 × 4…20 мА (точность ±0.05%)
- Аналоговые выходы: 4 × 4…20 мА (нагрузка до 600 Ом)
- Дискретные входы/выходы: 16 × 24 В ПЭ (время отклика ≤1 мс)
- Сетевые интерфейсы: 2 × Ethernet (Profinet IRT, 100 Мбит/с), 1 × RS-485 (Modbus RTU)
- Время отклика: ≤50 мкс (на обработку входного сигнала)
- Резервирование: hot standby (переключение ≤10 мс)
- Защита данных: шифрование TLS 1.3, galvanic изоляция 2500 В
- Уровень безопасности: SIL 3 (по IEC 61508)
- Тип монтажа: в шасси ABB AC 800M
- Габариты: 160 × 220 × 80 мм
- Класс защиты: IP20
- Температурный диапазон эксплуатации: -40…70 °C
- Влажность: 5…95% неконденсирующаяся
- Питание: 24 В ПЭ (двойное питание для отказоустойчивости, ток ≤300 мА)
- Совместимость: ПЛК ABB AC 800M, системы SCADA ABB Ability™, турбины, генераторы, компрессоры.
Преимущества и особенности
- Высокая производительность: Процессор 1 GHz и 1 ГБ RAM позволяют ABB DSPC172H обрабатывать тысячи сигналов в реальном времени, что необходимо для сложных систем (например, многоступенчатых турбин).
- Отказоустойчивость: Hot standby с переключением ≤10 мс гарантирует непрерывность работы даже при отказе модуля — критично для объектов с нулевым временем простоя.
- Высокая безопасность: Сертификация SIL 3 и шифрование данных обеспечивают соответствие требованиям к защите на атомных электростанциях, нефтегазовых платформах и других опасных объектах.
- Универсальная интеграция: Широкий набор интерфейсов (аналоговых, дискретных, сетевых) позволяет подключать ABB DSPC172H к различному оборудованию без дополнительных адаптеров.
- Экстремальная надежность: Работа в диапазоне -40…70 °C и защита от влажности делают его подходящим для суровых промышленных условий.
Примеры применения в отраслях
- Энергетика — Турбинные установки: ABB DSPC172H обрабатывает сигналы от датчиков скорости вращения, температуры пара и давления в турбине, регулируя приводы вентилей с временем отклика ≤50 мкс. Hot standby гарантирует, что при отказе модуля турбина продолжает работать в безопасном режиме.
- Н нефтегазовая промышленность — Компрессорные станции: Модуль управляет многоступенчатыми компрессорами, обрабатывая данные о давлении газа и расходе. Profinet IRT обеспечивает синхронизацию с ПЛК, а SIL 3 сертификация подтверждает безопасность в зонах с повышенным риском взрыва.
- Морская техника — Двигатели корабельных энергосистем: ABB DSPC172H регулирует скорость дизельных генераторов на морских платформах, выдерживая экстремальные температуры (-40…50 °C) и вибрации. Двойное питание защищает от перепадов напряжения в морской сети.
- Металлургия — Электростали: Модуль обрабатывает сигналы от датчиков температуры плавки и регулирует электроды в электродуговых печах, поддерживая точность ±0.5 °C — критично для качества стали.
Сравнение с конкурентами
| Параметр сравнения | ABB DSPC172H | Сименс S7-1500T (DSP для движения) | Emerson DeltaV S-series (DSP для процессов) |
|---|---|---|---|
| Производительность | 1 GHz, обработка 1000 сигналов/с | 800 MHz, обработка 500 сигналов/с | 1 GHz, обработка 800 сигналов/с |
| Время отклика | ≤50 мкс | ≤100 мкс | ≤80 мкс |
| Уровень безопасности | SIL 3 | SIL 2 | SIL 3 |
| Резервирование | hot standby (≤10 мс) | Без hot standby | hot standby (≤50 мс) |
| Преимущество | Высокая скорость, быстрое переключение в standby | Лучшая интеграция с системами движения | Оптимизирован для химических процессов |
ABB DSPC172H выделяется более высокой производительностью и быстрым переключением в режим резервного модуля, что делает его предпочтительным для систем с жесткими требованиями к времени отклика и отказоустойчивости.
Рекомендации по выбору
ABB DSPC172H рекомендуется для:
- Критических систем с нулевым временем простоя (атомные электростанции, нефтепроводы);
- Оборудования с высокими требованиями к скорости обработки сигналов (турбины, многоступенчатые компрессоры);
- Объектов с SIL 3 требованиями к безопасности (зоны с повышенным риском взрыва).
Если требуется управление преимущественно движением (роботы, конвейеры) — лучше выбрать Сименс S7-1500T. Для простых химических процессов с SIL 2 — подойдет Emerson DeltaV S-series. Для систем с более низкими требованиями к производительности (например, мониторинг температуры в складах) — рассмотреть более экономичную модель ABB DSPC171.
Меры предосторожности
- Монтаж и программирование ABB DSPC172H выполнять только сертифицированным персоналом ABB — неправильная настройка может привести к сбою в работе критической системы.
- При настройке hot standby убедиться, что оба модуля имеют одинаковую прошивку и конфигурацию — разница в версиях приведет к сбою при переключении.
- Регулярно проверять состояние резервного питания — отказ одного источника не должен остановить модуль, но требует немедленного ремонта.
- Хранить резервные модули в условиях, соответствующих эксплуатационным (температура 0…40 °C, влажность ≤60%), чтобы гарантировать их работоспособность при замене.
- Не эксплуатировать ABB DSPC172H за пределами сертифицированных условий (например, в зонах с агрессивными газами без дополнительной защиты) — это приведет к утрате сертификации SIL 3 и увеличению риска аварий.
