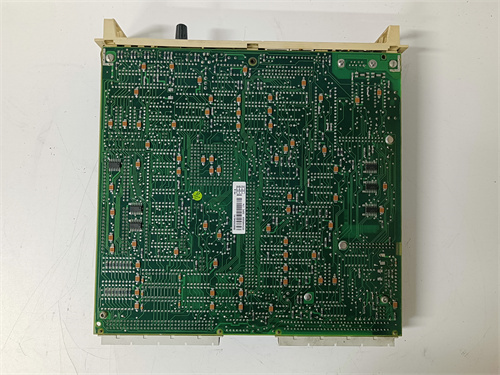

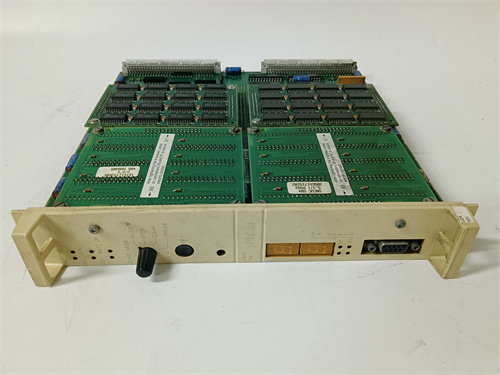

ABB DSPC172H

Описание

Общая характеристика продукта ABB DSPC172H

Технические параметры ABB DSPC172H

• Общие параметры контроллера:
  • Тип устройства: Компактный промышленный контроллер (без избыточности, для не критических процессов);
  • Совместимые системы: ABB Advant OCS (вспомогательные модули), локальные HMI ABB PanelView;
  • Поддерживаемые модули I/O: ABB DSIH101 (дискретный I/O, 8 каналов), DSIA101 (аналоговый I/O, 4 канала) — до 8 модулей в общей конфигурации;
  • Питание: +24 В DC (0,8 А максимальный ток) — низкое энергопотребление для компактных шкафов.
• Вычислительные и память параметры:
  • Процессор: Одноядерный 32-битный микроконтроллер ABB-custom (частота 168 МГц) — для обработки базовых логических задач;
  • Оперативная память (RAM): 64 МБ DDR3 (не расширяема) — достаточная для буферизации сигналов от 8 модулей I/O;
  • Постоянная память: 256 МБ Flash-память (для хранения операционной системы и конфигурации) + 8 МБ SRAM (для критических данных с батарейным бэкапом);
  • Поддерживаемые языки программирования: Function Block Diagram (FBD) — по стандарту IEC 61131-3 (базовые блоки логики).
• Параметры связи и интеграции:
  • Интерфейсы связи:
    • 1 порт Ethernet (10/100 Mbps, TCP/IP) — для связи с локальным HMI и простыми SCADA;
    • 1 порт RS-485 (Modbus RTU) — для подключения модулей I/O и внешних датчиков (температуры, уровня);
  • Протоколы поддержки: Modbus RTU, ABB basic protocol (для связи с модулями I/O);
  • Время передачи данных: <100 мс (между контроллером и модулями I/O).
• Параметры надежности и функциональности:
  • Класс надежности: MTBF (Mean Time Between Failures) > 1 000 000 часов (по данным производителя, при температуре 40 °C);
  • Режимы диагностики: Базовая самодиагностика (проверка интерфейсов, связи с модулями) с светодиодной индикацией ошибок;
  • Количество регулирующих петель: До 4 независимых PID-петли (для базовой регулировки температуры, уровня);
  • Время цикла обработки: 50–200 мс (в зависимости от количества модулей I/O).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +55 °C (подходит для умеренных промышленных условий);
  • Влажность: 5%–90% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в компактные шкафы или на DIN-рейку);
  • Материал корпуса: Пластик UL94 V-0 (малый вес, устойчивость к химическим растворам пищевой промышленности);
  • Размеры: 80 мм × 120 мм × 45 мм (миниатюрный дизайн, монтаж на DIN-рейку);
  • Устойчивость к вибрациям: 5–300 Гц (0,2 Г, по IEC 60068-2-6) — адаптирован к низким вибрациям (конвейеры малой мощности).

Преимущества и особенности ABB DSPC172H

1. Миниатюрный дизайн и низкое энергопотребление: Размеры 80×120×45 мм и ток питания 0,8 А делают ABB DSPC172H идеальным для монтажа в компактных шкафах или на DIN-рейку, где пространство ограничено (например, вспомогательные шкафы на ТЭС или линии розлива в пищевых заводах). Низкое энергопотребление снижает нагрузку на источники питания.
2. Простота интеграции с модулями I/O и HMI: ABB DSPC172H автоматически распознает компактные модули ABB DSIH101/DSIA101 и легко подключается к локальным HMI (например, ABB PanelView) через Ethernet. Не требуется сложная настройка драйверов — достаточно базовой конфигурации через ПО ABB Advant Engineer, что сокращает время монтажа.
3. Оптимизация для базовых задач: Поддержка до 4 PID-петель и 8 модулей I/O делает ABB DSPC172H экономичным выбором для не сложных процессов (например, регулирование температуры воды в бойлере малой мощности или контроль уровня продукции в резервуаре). Он не имеет лишних функций, что снижает его стоимость по сравнению с контроллерами среднего класса.
4. Простота обслуживания и диагностики: Светодиодная индикация ошибок (связь, питание, работа модулей) позволяет операторам быстро определить проблему с ABB DSPC172H (например, разрыв кабеля к модулю I/O) без использования дополнительных диагностических инструментов. Это сокращает время восстановления работы процесса.
5. Устойчивость к условиям пищевой и легкой промышленности: Корпус из пластика UL94 V-0 устойчив к щелочным и кислотным растворам, используемым в пищевой промышленности, а отсутствие сложных механических компонентов снижает риск отказов при регулярном мойке шкафов.

Примеры применения ABB DSPC172H в различных отраслях

• Пищевая промышленность (линия розлива сока): В заводе ABB DSPC172H управляет линией розлива сока в пластиковые бутылки — подключены 2 модуля DSIH101 (для датчиков уровня бутылок и приводов конвейера) и 1 модуль DSIA101 (для регулирования скорости розлива). Контроллер синхронизирует работу конвейера и розлива, поддерживая дозу сока ±2 мл, а через Ethernet передает данные о производительности в локальный HMI для отображения оператору.
• Энергетика (вспомогательная система охлаждения ТЭС): В ТЭС ABB DSPC172H регулирует температуру охлаждающей воды для вспомогательного оборудования (насосы, компрессоры) — подключен 1 модуль DSIA101 (для датчиков температуры и расхода воды) и 1 модуль DSIH101 (для приводов клапанов подачи воды). PID-алгоритм контроллера поддерживает температуру воды в диапазоне 20–25 °C, а через RS-485 передает данные о состоянии в верхнюю систему мониторинга.
• Легкая промышленность (завод по производству деталей пластмасс): В заводе ABB DSPC172H управляет небольшим штамповочным прессом — подключены 1 модуль DSIH101 (для датчиков положения prensa и сигнализации аварий) и 1 модуль DSIA101 (для регулирования давления в прессе). Контроллер выполняет циклические операции штамповки (завод, выжим, отпуск) с точностью ±0,1 мм по положению, а светодиодная индикация на корпусе ABB DSPC172H сигнализирует о готовности к следующему циклу.
• Мебельная промышленность (линия покраски деталей): В заводе ABB DSPC172H управляет системой подачи краски на небольшой конвейер — подключен 1 модуль DSIA101 (для датчиков расхода краски и уровня в резервуаре) и 1 модуль DSIH101 (для приводов насоса подачи краски). Контроллер поддерживает постоянный расход краски, предотвращая неравномерное покрытие деталей, а низкое энергопотребление позволяет монтировать его в компактный шкаф рядом с конвейером.

Сравнение ABB DSPC172H с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB DSPC172H

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB DSPC172H если ваша установка использует модули I/O ABB DSIH101/DSIA101 или локальные HMI ABB — это гарантирует автоматическую интеграцию и отсутствие конфликтов с существующим оборудованием.
2. Компактные процессы с низкими нагрузками: Для небольших производственных линий (1–2 конвейера, 1–2 резервуара) или вспомогательного оборудования (охлаждение, подача сырья) ABB DSPC172H — оптимальный выбор, так как он сочетает компактность и достаточную функциональность без лишних затрат.
3. Условия с ограниченным пространством: Если монтаж возможен только в компактные шкафы или на DIN-рейку, ABB DSPC172H с размерами 80×120×45 мм удобнее аналогов с большими габаритами (например, Siemens S7-1200).

Меры предостережения

1. Контроль температуры и влажности: Не эксплуатируйте ABB DSPC172H при температуре >55 °C или влажности >90% — это может привести к сбросу конфигурации или выходу из строя микроконтроллера. Влажных помещениях установите дегумидификаторы рядом с контроллером.
2. Ограничение количества модулей I/O: Не подключайте более 8 модулей I/O к ABB DSPC172H — превышение лимита может привести к замедлению цикла обработки (>200 мс) и нестабильной работе PID-петель.
3. Бэкап конфигурации: Раз в 2 недели создавайте резервную копию конфигурации ABB DSPC172H через ПО ABB Advant Engineer. Сохраняйте копию на внешнем носителе — при сбое Flash-памяти это позволит быстро восстановить алгоритмы без повторной настройки.
4. Проверка кабелей и разъемов: Раз в месяц проверяйте состояние кабелей к модулям I/O и интерфейсам ABB DSPC172H — окисление контактов или разрыв кабелей может вызвать потерю связи и остановку процесса. Используйте экранированные кабели для RS-485 для защиты от электромагнитных помех.
