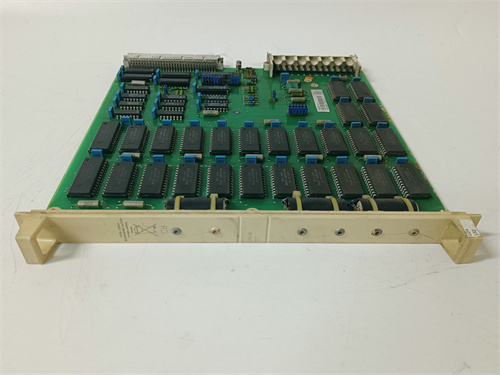

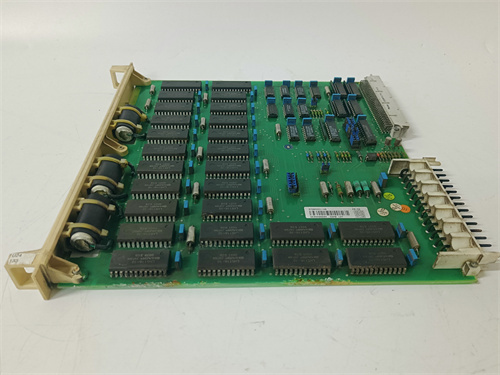

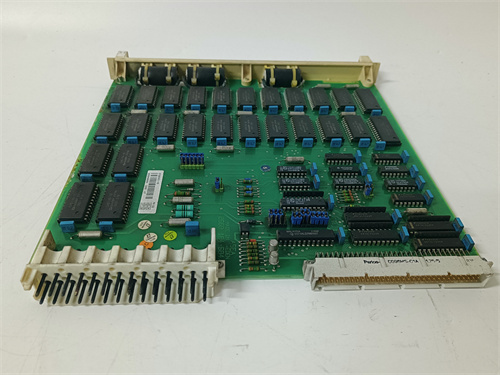

ABB DSPC3221

Описание

Общая характеристика продукта ABB DSPC3221

Технические параметры ABB DSPC3221

• Общие параметры контроллера:
  • Тип устройства: Контроллер безопасности и регулирования (промышленный контроллер с избыточными компонентами);
  • Совместимые системы: ABB Advant OCS, ABB System 800xA (через адаптерные модули);
  • Поддерживаемые модули I/O: ABB DSIH110 (дискретный I/O), DSIA110 (аналоговый I/O), DSQC100 (специализированный I/O) — до 64 модулей в общей конфигурации;
  • Питание: +24 В DC (2,5 А максимальный ток) — стандартное напряжение для промышленных контроллеров.
• Вычислительные и память параметры:
  • Процессор: Двухъядерный 32-битный процессор ABB-custom (частота 400 МГц) — для параллельной обработки логических и регулирующих задач;
  • Оперативная память (RAM): 256 МБ DDR2 (расширяема до 512 МБ) — для буферизации больших объемов данных в реальном времени;
  • Постоянная память: 1 ГБ Flash-память (для хранения операционной системы, конфигурации и логов) + 32 МБ SRAM (для критических данных с батарейным бэкапом);
  • Поддерживаемые языки программирования: Function Block Diagram (FBD), Ladder Logic (LD), Structured Text (ST) — по стандарту IEC 61131-3, а также алгоритмы ABB Control Language (ACL).
• Параметры связи и интеграции:
  • Интерфейсы связи:
    • 2 порта Ethernet (10/100 Mbps, TCP/IP) — для связи с HMI, SCADA и другими контроллерами;
    • 1 порт Profibus DP (мастер/слейв) — для интеграции с модулями I/O и приводами ABB;
    • 1 порт RS-485 (Modbus RTU) — для связи с внешними датчиками и устройствами;
  • Протоколы безопасности: Поддержка Secure Socket Layer (SSL) для защищенной передачи данных, а также протокол ABB proprietary для связи с системами Advant OCS.
• Параметры безопасности и надежности:
  • Стандарт функциональной безопасности: Соответствие IEC 61508 SIL 2, IEC 61511 SIL 2 (для процессов);
  • Класс надежности: MTBF (Mean Time Between Failures) > 1 500 000 часов (по данным производителя, при температуре 40 °C);
  • Режимы диагностики: Постоянная самодиагностика компонентов (процессор, память, интерфейсы) с логированием ошибок и сигнализацией в HMI;
  • Избыточность: Дуплексная конфигурация (опционально) — два контроллера ABB DSPC3221 в режиме активный/пассивный с автоматическим переключением.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для большинства промышленных помещений);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы ABB Advant OCS);
  • Материал корпуса: Алюминиевый каркас с пластмассовыми панелями UL94 V-0 — механическая прочность и электромагнитная защита;
  • Размеры: 140 мм × 220 мм × 80 мм (компактный дизайн для плотного размещения в шкафах);
  • Устойчивость к вибрациям: 5–500 Гц (0,5 Г, по IEC 60068-2-6) — адаптирован к умеренным вибрациям промышленного оборудования.

Преимущества и особенности ABB DSPC3221

1. Совместимость с системами ABB Advant OCS и System 800xA: ABB DSPC3221 идеально интегрируется с существующими инфраструктурами ABB, включая модули I/O и ПО для конфигурации. Это устраняет необходимость замены всего комплекса оборудования при модернизации, сокращая затраты и время простоя.
2. Дуплексная конфигурация и SIL 2 соответствие: Возможность подключения двух контроллеров ABB DSPC3221 в режиме активный/пассивный и соответствие стандартам IEC 61508 SIL 2 делают его подходящим для безопасно-критических процессов — например, в нефтегазовых комбинатах, где отказ контроллера может привести к утечке газа или пожару.
3. Многофункциональность: безопасность + регулирование: ABB DSPC3221 сочетает в себе функции контроллера безопасности и регулирующего контроллера, что позволяет управлять как аварийными системами (ESD), так и обычными технологическими процессами (например, регулирование температуры в реакторах) в одном устройстве. Это экономит место в шкафу и снижает риск отказов от лишних соединений.
4. Глубокая диагностика и логирование: Постоянная самодиагностика и детальное логирование событий (изменения параметров, ошибки, аварийные сигналы) делают обслуживание ABB DSPC3221 интуитивным. Операторы могут быстро локализовать проблему (например, неисправный модуль I/O) через HMI, сокращая время восстановления системы.
5. Высокая вычислительная мощность для сложных алгоритмов: Двухъядерный процессор и расширяемая RAM позволяют ABB DSPC3221 обрабатывать сложные алгоритмы регулирования (например, адаптивное управление давлением в нефтепроводах) и одновременно обрабатывать сигналы от 64 модулей I/O без задержек, критических для безопасности.

Примеры применения ABB DSPC3221 в различных отраслях

• Нефтегазовая отрасль (крупный нефтеперерабатывающий завод): В заводе ABB DSPC3221 используется в системе ESD (аварийная остановка) — подключены 32 модуля DSIH110 (дискретный I/O) для мониторинга датчиков уровня нефти в резервуарах и датчиков утечек. Контроллер работает в дуплексной конфигурации (два ABB DSPC3221), при отказе активного контроллера пассивный автоматически принимает нагрузку за <100 мс, не прерывая работу системы. При превышении критических параметров контроллер выдает команду на закрытие клапанов и остановку насосов.
• Химическая промышленность (завод по производству аммиака): В заводе ABB DSPC3221 управляет реактором синтеза аммиака — обрабатывает сигналы от 16 модулей DSIA110 (аналоговый I/O) (датчики температуры, давления, концентрации газов) и выполняет адаптивные алгоритмы регулирования подачи сырья. Соответствие SIL 2 гарантирует, что контроллер не откажет при критических ситуациях, а логирование ошибок позволяет анализировать нештатные режимы и предотвращать их повторение.
• Крупная энергетика (ГЭС мощностью 1 ГВт): В ГЭС ABB DSPC3221 используется в системе защиты турбины — подключены 8 модулей DSQC100 (специализированный I/O) для мониторинга вибрации, скорости ротора и температуры подшипников. Контроллер передает данные в SCADA через Ethernet, позволяя операторам контролировать состояние турбины в реальном времени. При возникновении опасных режимов (например, вибрация > 7 мм/с) ABB DSPC3221 активирует механизм аварийного останова, защищая дорогостоящее оборудование.
• Морская нефтегазовая промышленность (морская добывающая платформа): На платформе ABB DSPC3221 работает в условиях умеренных вибраций и влажности — управляет системой подачи электроэнергии на оборудование добычи. Подключены 24 модуля DSIH110 для контроля приводов насосов и сигнализационных маячков. Устойчивость к электромагнитным помехам (EMC) защищает контроллер от искажений сигналов от морских радиостанций, а батарейный бэкап SRAM сохраняет критические данные при отключении питания.

Сравнение ABB DSPC3221 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB DSPC3221

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB DSPC3221 если ваша установка работает на системах ABB Advant OCS или планирует интеграцию с System 800xA — это гарантирует автоматическую распознавание модулей I/O и поддержку всех функций конфигурации через стандартное ПО ABB.
2. Безопасно-критические процессы SIL 2: Для систем, требующих соответствия IEC 61508 SIL 2 (например, защита реакторов, системы ESD нефтеперерабатывающих заводов), ABB DSPC3221 — оптимальный выбор, так как он сочетает надежность и функциональность без избыточных затрат на SIL 3 контроллеры.
3. Необходимость комплексного управления: Если вам нужно управлять как аварийными системами, так и обычными технологическими процессами (регулирование температуры, давления), ABB DSPC3221 с сочетанными функциями безопасности и регулирования — предпочтительнее отдельных контроллеров, так как он экономит место и снижает риск отказов.

Меры предостережения

1. Регулярная проверка дуплексной конфигурации: Если ABB DSPC3221 работает в дуплексном режиме, раз в 1 месяц проводите тест автоматического переключения — отключите активный контроллер и убедитесь, что пассивный принимает нагрузку за <100 мс. Зафиксируйте результаты в журнале обслуживания.
2. Контроль температуры и влажности: Ежедневно проверяйте температуру контроллера через HMI — не допускайте превышения +60 °C. В помещениях с высокой влажностью (например, морские шкафы) установите дегумидификаторы рядом с ABB DSPC3221, так как конденсат может нарушить работу электронных компонентов.
3. Бэкап конфигурации и логов: Раз в неделю создавайте резервную копию конфигурации ABB DSPC3221 (алгоритмы, настройки модулей) и архивируйте логи ошибок. Сохраняйте копии в нескольких безопасных местах — при сбое Flash-памяти это позволит быстро восстановить работу контроллера.
4. Ограничение доступа к конфигурации: Назначьте права доступа к ABB DSPC3221 только авторизованным специалистам — несанкционированное изменение алгоритмов безопасности может привести к ложным срабатываниям или отказу системы. Используйте пароли и шифрование для защиты конфигурации.
