Описание

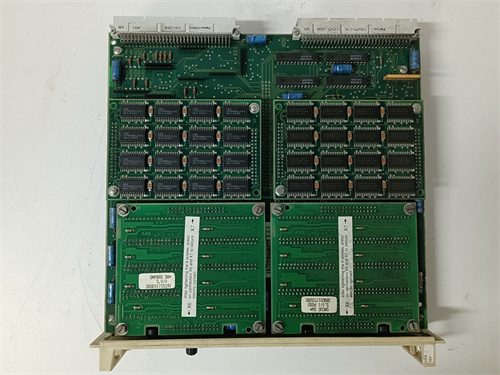

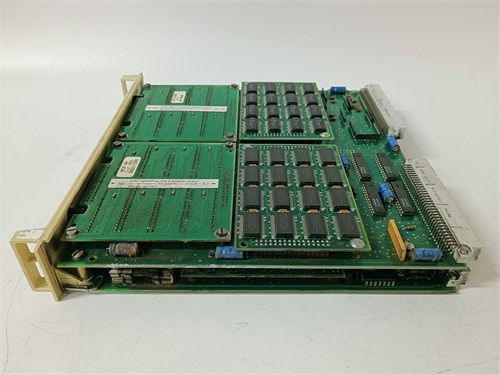

Общая информация о продукте ABB DSPC406
ABB DSPC406 — это цифровой сигнальный процессор (DSP) для систем автоматизации промышленных процессов, предназначенный для обработки сложных сигналов и реализации высокоточных алгоритмов управления. Этот модуль является ключевым элементом в контроллерах ABB AC800M, обеспечивая быстрое вычисление и синхронизацию с внешними устройствами.
Благодаря своей архитектуре ABB DSPC406 эффективно обрабатывает данные от множества датчиков, что критично для задач с жесткими требованиями к реальному времени — например, регулировки температуры в химических реакторах или управления движением роботных манипуляторов. Он оснащен большим объемом памяти и высокопроизводительным процессором, что позволяет выполнять сложные математические операции за микросекунды. ABB DSPC406 легко интегрируется с модулями ввода-вывода и коммуникационными адаптерами ABB, обеспечивая бесперебойную передачу данных. Полная информация о ABB DSPC406 доступна на официальном ресурсе: [ссылка на ABB DSPC406](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DSPC406
Цифровой сигнальный процессор ABB DSPC406 характеризуется следующими параметрами:
-
Тип устройства: DSP-модуль с высокопроизводительным процессором для промышленных контроллеров.
-
Процессор и память:
- Процессор: 32-битный DSP с тактовой частотой 600 МГц;
- Оперативная память (RAM): 512 МБ DDR3;
- Постоянная память (Flash): 128 МБ;
- Поддержка алгоритмов: PID-регуляторы, адаптивное управление, фильтры сигналов.
-
Интерфейсы связи:
- Внутренняя шина с контроллером: PCI Express (скорость до 5 Гбит/с);
- Поддержка протоколов: PROFINET, Modbus TCP (через внешние адаптеры);
- Максимальное количество подключаемых устройств: до 64 модуля I/O.
-
Электрические характеристики:
- Питание: 24 В DC ±10% (от контроллера AC800M);
- Потребляемый ток: ≤300 мА;
- Изоляция: 1 кВ AC (между процессором и внешними цепями);
- Защита: От электромагнитных помех (EN 61000-4), статического разряда (ESD).
-
Конструктивные параметры:
- Тип монтажа: Внутри шкафа контроллера AC800M (вставной модуль);
- Габариты: 100 × 150 × 40 мм (ширина × высота × толщина);
- Вес: ≈400 г;
- Материал корпуса: Металл с антикоррозионным покрытием;
- Степень защиты: IP20 (для закрытых установок);
- Температурный диапазон работы: 0 °C до +60 °C.
-
Функциональные возможности:
- Вычислительная мощность: До 1,2 млн операций в секунду;
- Синхронизация: С внешними устройствами с точностью до 1 мс;
- Обновление ПО: Через сеть или локальный интерфейс;
- Диагностика: Самодиагностика ошибок и логирование событий в памяти.
Преимущества и особенности ABB DSPC406
ABB DSPC406 выделяется среди DSP-модулей благодаря:
- Высокой вычислительной мощностью: 600 МГц процессор и оптимизированная архитектура позволяют выполнять сложные алгоритмы (например, адаптивные PID-регуляторы) в реальном времени, что критично для систем с быстро меняющимися нагрузками.
- Гибкостью в обработке сигналов: Поддержка различных фильтров (FIR, IIR) и математических функций делает его универсальным для обработки шумных сигналов от датчиков давления, температуры или положения.
- Интеграции с AC800M: Плотная совместимость с контроллерами ABB обеспечивает минимальную задержку при обмене данными, исключая конфликты и повышая общую эффективность системы.
- Надежности: Робастная конструкция и защита от помех гарантируют стабильную работу в агрессивных условиях — например, на нефтегазовых платформах или в металлургических цехах.
Примеры применения ABB DSPC406
ABB DSPC406 используется в следующих сферах:
- Химические производства: Регулировка реакторов — модуль обрабатывает сигналы от датчиков концентрации реагентов, реализуя адаптивный PID-алгоритм для поддержания оптимальных параметров реакции.
- Робототехника: Управление манипуляторами — ABB DSPC406 вычисляет траектории движения в реальном времени, корректируя их на основе данных от энкодеров и камер визуального контроля.
- Электростанции: Управление турбинами — модуль обрабатывает сигналы от датчиков вращения и давления, синхронизируя работу турбины с сетью электроэнергии.
Сравнение с конкурентами
В сравнении с аналогами (например, Siemens SIMATIC DSP410, Schneider Electric M340 DSP) ABB DSPC406 имеет преимущества:
| Параметр сравнения | ABB DSPC406 | Siemens SIMATIC DSP410 | Schneider Electric M340 DSP |
|---|---|---|---|
| Тактовая частота процессора | 600 МГц | 400 МГц | 500 МГц |
| Объем RAM | 512 МБ | 256 МБ | 384 МБ |
| Вычислительная мощность | 1,2 млн операций/с | 0,8 млн операций/с | 1,0 млн операций/с |
ABB DSPC406 предлагает более высокую производительность и объем памяти, что делает его предпочтительным для сложных систем с множеством сигналов и алгоритмов.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с сложными алгоритмами: Для химических, нефтегазовых или робототехнических систем ABB DSPC406 с высокой вычислительной мощностью гарантирует точность и скорость обработки данных.
- Требуется синхронизация в реальном времени: В процессах с минимальными допусками к задержкам (например, в обрабатывающих центрах с ЧПУ) его возможности синхронизации становятся критическими.
- Совместимость с AC800M: При использовании с контроллерами ABB AC800M модуль обеспечивает оптимальную работу без дополнительных адаптеров.
Меры предосторожности
- Охлаждение: Обеспечить принудительную вентиляцию в шкафу контроллера — перегрев процессора снижает его производительность и срок службы.
- Защита от статики: При монтаже использовать антистатические средства — статический разряд может повредить чувствительные элементы.
- Обновления ПО: Устанавливать только официальные обновления через сервис ABB — несанкционированные версии могут нарушить работу алгоритмов.
- Проверка связи: Регулярно тестировать связь с модулями I/O — неисправности в шине могут привести к задержкам в обработке сигналов.
DSPC406
