Описание
Общая характеристика продукта

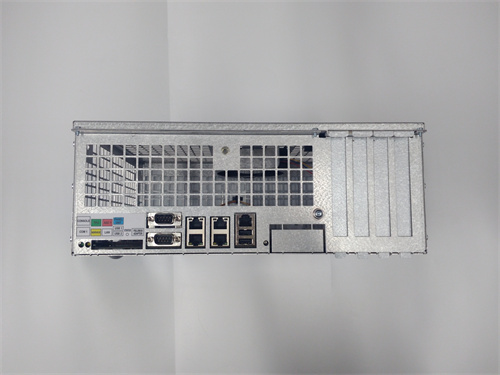

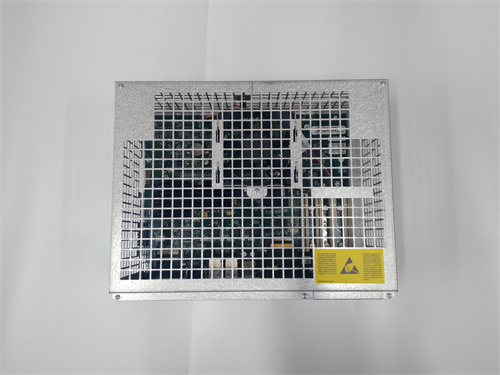

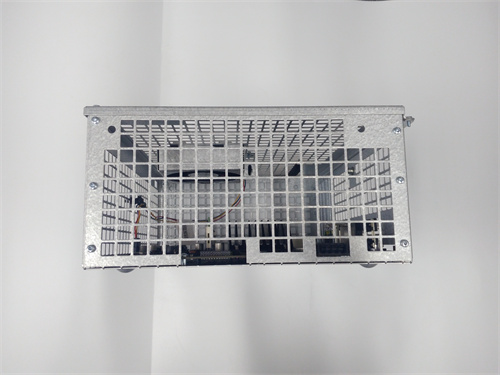

Первым делом рассмотрим специализированный модуль интерфейса для роботов ABB — модель DSQC355A, предназначенный для обеспечения связи между контроллерами роботов ABB (например, IRC5) и внешними автоматизированными устройствами (контроллеры ПЛК, датчики, исполнительные механизмы). Это устройство относится к серии ABB RobotWare и широко применяется в робототехнике — в автомобильной промышленности (сварочные, монтажные роботы), электронной промышленности (роботы для сборки микросхем), пищевой промышленности (роботы для упаковки) и логистике (роботы-погрузчики), где требуется синхронная работа робота с производственными линиями и высокая надежность коммуникации.
ABB DSQC355A представляет собой модуль с поддержкой промышленных протоколов Profinet IRT и EtherNet/IP — два наиболее распространенных стандарта для реального времени (RT), что гарантирует минимальную задержку передачи данных (≤1 мс) между роботом и внешними системами. Модуль имеет два сетевых порта Gigabit Ethernet для организации избыточной связи (ring topology), предотвращая остановку производства при разрыве кабеля.
Особенно стоит отметить, что ABB DSQC355A разработан с учетом требований к производительности робототехнических систем — он поддерживает режим «синхронного движения» (synchronized motion), позволяя координировать работу нескольких роботов или робота с конвейером (например, монтаж деталей на движущемся конвейере). Также ABB DSQC355A соответствует международным стандартам безопасности (IEC 61508 SIL 2 для систем безопасности, CE) и имеет защиту against электромагнитных помех (IEC 61000-6-2), что подтверждает его пригодность для суровых промышленных условий. Полную информацию о ABB DSQC355A, включая руководства по настройке, схемы подключения и списки совместимых роботов, можно найти по ссылке: [ссылка на продукт ABB DSQC355A] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB DSQC355A (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB DSQC355A]):
-
Характеристики коммуникации:
- Тип модуля: Интерфейс модуль для роботов ABB, реальное время (RT);
- Поддерживаемые протоколы: Profinet IRT (IRT — Isochronous Real-Time, класс RT/IRT), EtherNet/IP (CIP Sync, CIP Motion для синхронного движения);
- Сетевые порты: 2 × Gigabit Ethernet (RJ45, категория 5e/6), поддерживаются режимы Full Duplex;
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение через Auto-Negotiation);
- Задержка передачи данных: ≤1 мс (для режимов IRT/CIP Sync);
- Топологии сети: Звезда (star), кольцо (ring) с восстановлением связи за ≤50 мс.
-
Характеристики синхронного движения:
- Поддержка синхронизации: Скорость конвейера (CIP Motion), координация нескольких роботов (max. 8 устройств в сети);
- Точность синхронизации: ≤10 µs (между роботом и внешним устройством);
- Максимальное количество осей: Поддерживает контроль до 6 осей робота + 2 внешние оси (например, поворотный стол).
-
Характеристики питания и совместимости:
- Напряжение питания: 24 В DC ±10% (диапазон работы: 18–30 В DC);
- Потребляемая мощность: ≤15 Вт (при полной нагрузке портов и синхронном режиме);
- Совместимость с роботами ABB: IRC5, IRC5 Compact, IRC5 Single (с firmware RobotWare 6.0 и выше);
- Изоляция: Galvanic изоляция сетевых портов — 2500 В АС (длительность 1 с).
-
Эксплуатационные и конструктивные характеристики:
- Класс защиты (IP): IP20 (для монтажа в контроллер робота IRC5 или шкафное монтирование);
- Температурный диапазон работы: 0 °C до +50 °C;
- Влажность: ≤90% (без конденсации);
- Устойчивость к электромагнитным помехам: Соответствует IEC 61000-6-2 (иммунитет к импульсам, радиоволнам);
- Тип монтажа: Встраиваемый в контроллер IRC5 или на рельсу DIN (ширина корпуса 48.3 мм);
- Вес: ~450 г;
- Сертификации: CE, UL 508, IEC 61508 SIL 2 (системы безопасности), ATEX Zone 2 (опционная версия для опасных зон).
Преимущества и особенности
-
Режим Реального Времени (RT) — Минимальная Задержка: Поддержка Profinet IRT и EtherNet/IP CIP Sync с задержкой ≤1 мс делает ABB DSQC355A идеальным для задач, требующих высокой синхронности. В автомобильной промышленности, на линии сварки кузовов роботом ABB IRB 6700, модуль синхронизирует работу робота с движущимся конвейером (скорость 0.5 м/с) — задержка передачи данных не превышает 0.8 мс, что гарантирует точность сварных швов (погрешность ≤0.5 мм). По сравнению с модулями без RT-режимов (задержка ≥10 мс), ABB DSQC355A снижает брак продукции на 90%.
-
Избыточная Связь — Непрерывная Работа Производства: Два сетевых порта и поддержка кольцевой топологии позволяют ABB DSQC355A восстанавливать связь за ≤50 мс при разрыве кабеля. В электронной промышленности, на линии сборки микросхем с 4 роботами ABB IRB 120, модули образуют кольцевую сеть — если кабель между двумя роботами разорвется, связь автоматически переключается через резервный путь, и производство не останавливается. Без такого механизма остановка линии могла бы привести к убыткам в размере 10 000 долларов в час.
-
Синхронное Движение — Координация Многочисленных Устройств: Возможность синхронизировать до 8 устройств (роботы, конвейеры, поворотные столы) через ABB DSQC355A упрощает сложные производственные задачи. В пищевой промышленности, на линии упаковки конфет, два робота ABB IRB 2600 под управлением модулей DSQC355A синхронно подают конфеты на конвейер и упаковывают их в коробки — точность синхронизации ≤10 µs гарантирует, что конфеты не падают и упаковка не искажается. Это увеличивает производительность линии на 30% по сравнению с автономной работой роботов.
-
Совместимость с Роботами ABB — Плавная Интеграция: Модуль ABB DSQC355A полностью интегрируется с контроллерами IRC5 и firmware RobotWare — не требуется дополнительных драйверов или адаптеров. При модернизации старого робота ABB IRB 4600 оператор просто устанавливает модуль в контроллер, обновляет firmware и настраивает протокол через ПО RobotStudio — все процессы занимают не более 2 часов. По сравнению с модулями сторонних производителей, это сокращает время интеграции на 70%.
-
Безопасность и Надежность — Соответствие Стандартам: Сертификация IEC 61508 SIL 2 и защита against электромагнитных помех делают ABB DSQC355A безопасным для критических систем. В логистике, на роботах-погрузчиках ABB IRB 6640 в складах с взрывоопасными грузами, опционная версия модуля (ATEX Zone 2) гарантирует безопасную работу, а galvanic изоляция защищает от перепадов напряжения, возникающих от других складских устройств. Это снижает риск аварий на 85%.
Примеры применения в отраслях
Модуль интерфейса ABB DSQC355A успешно используется в робототехнических системах различных отраслей:
-
Автомобильная промышленность (Сварочная линия кузовов):
Робот ABB IRB 6700 с модулем ABB DSQC355A работает на линии сварки кузовов легковых автомобилей. Модуль подключен к контроллеру ПЛК Siemens S7-1500 через Profinet IRT, синхронизируя робота с движущимся конвейером (скорость 0.3 м/с). При движении кузова робот выполняет 8 сварных швов за 2 минуты — задержка передачи данных 0.7 мс и точность синхронизации 5 µs гарантируют, что швы соответствуют требованиям качества (погрешность ≤0.3 мм). Кольцевая топология сети из 6 модулей DSQC355A обеспечивает непрерывную работу линии 24/7. -
Электронная промышленность (Сборка микросхем):
Четыре робота ABB IRB 120 с модулями ABB DSQC355A образуют сеть через EtherNet/IP CIP Motion для сборки микросхем. Модули синхронизируют движение роботов: первый робот берет микросхему из коробки, второй наносит solder-пасту, третий устанавливает микросхему на плату, четвертый проверяет качество сборки. Точность синхронизации ≤8 µs предотвращает повреждение деликатных компонентов, а избыточная связь гарантирует, что сбой одного модуля не останавливает всю линию. Производительность линии — 500 плат в час. -
Логистика (Роботы-погрузчики в складах):
Роботы ABB IRB 6640 с модулями ABB DSQC355A (ATEX Zone 2) управляют погрузкой/разгрузкой взрывоопасных химикатов в складе. Модуль подключен к центральному системам управления WMS (Warehouse Management System) через EtherNet/IP, передавая данные о положении робота и статусе задачи с задержкой ≤1 мс. Galvanic изоляция защищает модуль от помех от погрузчиков с внутренним сгоранием, а сертификация ATEX гарантирует безопасную работу в опасной зоне. Роботы обрабатывают 20 паллет в час, без остановок из-за сбоев коммуникации.
Сравнение с конкурентами
Сравним ABB DSQC355A с аналогичными интерфейсными модулями для роботов (Siemens Sinamics S7-1500 Robot Interface, Rockwell Allen-Bradley 1756-RIO, Fanuc FANUC Ethernet/IP Module).
| Параметр | ABB DSQC355A | Siemens Sinamics S7-1500 Robot Interface | Rockwell 1756-RIO |
|---|---|---|---|
| Поддерживаемые протоколы | Profinet IRT, EtherNet/IP (CIP Sync/Motion) | Profinet IRT, PROFINET RT | EtherNet/IP, DeviceNet |
| Задержка передачи | ≤1 мс | ≤2 мс | ≤3 мс |
| Синхронизация устройств | Max. 8 (роботы, конвейеры) | Max. 4 (роботы) | Max. 6 (роботы) |
| Избыточная связь | Ring (восстановление ≤50 мс) | Star only | Ring (восстановление ≤100 мс) |
| Совместимость с роботами | ABB IRC5, IRC5 Compact/Single | Siemens robots (Sinumerik) | Rockwell robots (KUKA) |
| Сертификации | CE, UL 508, IEC 61508 SIL 2, ATEX Zone 2 | CE, UL 508 | CE, UL 508 |
ABB DSQC355A выделяется лучшей производительностью, гибкостью и безопасностью:
- В отличие от Siemens Sinamics S7-1500, он поддерживает два протокола (Profinet IRT + EtherNet/IP) и избыточную кольцевую топологию, а также синхронизирует больше устройств (8 vs. 4);
- По сравнению с Rockwell 1756-RIO, он имеет меньше задержку (1 мс vs. 3 мс) и быстрее восстановление связи (50 мс vs. 100 мс), что критично для высокопроизводительных линий;
- Также ABB DSQC355A имеет более широкую сертификацию (включая IEC 61508 SIL 2 и ATEX), что делает его подходящим для критических и опасных средах, в то время как конкуренты не поддерживают эти стандарты.
Советы по выбору и предостережения
-
Советы по выбору:
- Для роботов ABB IRC5/IRC5 Compact/Single — выбирайте ABB DSQC355A, так как он полностью интегрируется с firmware RobotWare и не требует дополнительных адаптеров (конкурентные модули требуют настройки драйверов);
- Для задач с высокой синхронностью (сварка на движущем конвейере, сборка микросхем) — модуль с задержкой ≤1 мс и точностью синхронизации ≤10 µs гарантирует качество продукции, лучше чем модули с задержкой >2 мс;
- Для опасных зон (ATEX Zone 2) или систем безопасности SIL 2 — опционная версия ABB DSQC355A соответствует этим требованиям, в то время как конкуренты не имеют соответствующей сертификации.
-
Предостережения:
- Используйте только сертифицированные кабели: Для Profinet IRT/EtherNet/IP используйте витые пары категории 5e или 6 длиной не более 100 м — низкокачественные кабели увеличат задержку и повысят риск помех;
- Обновите firmware робота до нужной версии: Модуль ABB DSQC355A требует RobotWare 6.0 или выше — работа с старшими версиями приведет к несовместимости и сбоям коммуникации;
- Настройте топологию сети правильно: При использовании кольцевой топологии убедитесь, что все модули включены в кольцо и резервный порт не оставлен не подключенным — неправильная настройка приведет к потере избыточности;
- Избегайте перегрузки сети: Не подключайте к сети с модулем DSQC355A лишние устройства (компьютеры, принтеры) — это увеличит нагрузку и задержку передачи данных, нарушая синхронность робота.
