Описание

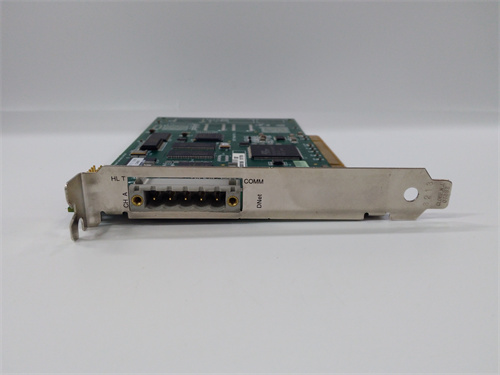

Общая информация о продукте ABB DSQC633
ABB DSQC633 — это специализированный модуль цифровых входов/выходов (I/O) для роботов серии ABB IRC5, предназначенный для расширения функциональности роботной системы за счет подключения внешних сенсоров, исполнительных механизмов и устройств управления. Он относится к серии роботных I/O-модулей ABB DSQC, специализирующейся на высокой совместимости с контроллерами роботов IRC5, быстрой коммуникацией и надежности в промышленных условиях — что делает его незаменимым в автомобильной промышленности (роботизированные линии сварки, монтажа), электронике (ассембляж микросхем) и пищевой промышленности (упаковка продукции с использованием роботов-перехватчиков).
Основная функция ABB DSQC633 — обеспечение интерфейса между контроллером робота IRC5 и внешним оборудованием: он принимает дискретные сигналы от сенсоров (например, датчики положения деталей, световые барьеры) и передает команды на исполнительные устройства (например, клапаны, приводы конвейеров). Модуль поддерживает как входы, так и выходы, что делает его универсальным для различных сценариев интеграции. ABB DSQC633 использует внутреннюю роботную шину коммуникации DeviceNet для передачи данных с контроллером IRC5, обеспечивая низкую задержку (≤10 мс) и стабильную связь — критично для синхронизации роботных движений с внешним оборудованием. Благодаря компактному дизайну он можно монтировать как на самом роботе, так и вблизи внешнего оборудования (например, в силовых шкафах конвейера), что сокращает длину сигнальных кабелей и снижает риск помех. Соответствие стандартам IEC 61131-2 (аппаратное обеспечение автоматических систем) и EN 60529 (класс защиты IP20) подтверждает его надежность в длительной эксплуатации в промышленных средах. Полная информация о ABB DSQC633 доступна на официальном ресурсе: [ссылка на ABB DSQC633](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DSQC633
Модуль цифровых I/O ABB DSQC633 характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль цифровых входов/выходов для роботов ABB IRC5 с поддержкой шины DeviceNet.
Параметры входов/выходов
- Количество цифровых входов: 16 независимых входов (дискретные, 24 В DC);
- Тип входов: PNP/NPN (настраиваемый через программное обеспечение робота);
- Ток срабатывания входа: ≤5 мА;
- Защита от короткого замыкания: Да (автоматическое ограничение тока до 10 мА);
- Количество цифровых выходов: 16 независимых выходов (дискретные, 24 В DC);
- Тип выходов: Транзисторные (open-collector);
- Максимальный ток на выход: 0,5 А (на один выход);
- Общий максимальный ток на все выходы: 4 А;
- Защита от перегрузки: Да (отключение выхода при токе >0,6 А);
Параметры коммуникации
- Шина коммуникации: DeviceNet (согласно стандарту ODVA);
- Скорость передачи данных: 125/250/500 кбит/с (автоматическое определение или ручная настройка);
- Адрес на шине: 0–63 (настраиваемый через ДИП-свитчи на корпусе модуля);
- Задержка передачи данных: ≤10 мс (время между приемом сигнала на входе и передачей в контроллер IRC5);
Параметры питания и эксплуатации
- Питание модуля: 24 В DC ±20% (диапазон 19,2–28,8 В DC);
- Потребление энергии: ≤10 ВА (без нагрузки на выходы);
- Температурный диапазон работы: 0 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Класс защиты корпуса: IP20 (защита от пальцев и крупных предметов, монтаж в закрытые шкафы или на роботе);
Конструктивные параметры
- Монтаж: На DIN-рейку (стандарт DIN EN 60715, ширина 22 мм) или на плоскую поверхность (через крепежные отверстия);
- Габариты: 22 мм × 100 мм × 120 мм (ширина × высота × глубина);
- Вес: ≈0,2 кг;
- Индикаторы: Светодиодные (статус питания, активность входов/выходов, состояние коммуникации с контроллером IRC5);
Преимущества и особенности ABB DSQC633
ABB DSQC633 выделяется среди роботных I/O-модулей благодаря следующим уникальным преимуществам:
- Полная совместимость с роботами ABB IRC5: Модуль разработан специально для контроллеров IRC5, что обеспечивает плагинtegration — не требуется дополнительные драйверы или адаптеры. Через программное обеспечение RobotStudio можно быстро настроить входы/выходы, привязать их к роботным программам и отлаживать интеграцию с внешним оборудованием.
- Универсальная конфигурация I/O: 16 входов + 16 выходов делают ABB DSQC633 подходящим для комплексных сценариев — например, в линии монтажа автомобилей робот использует 8 входов для считывания сигналов от датчиков положения деталей и 8 выходов для управления приводами конвейера, не требуя двух отдельных модулей.
- Низкая задержка коммуникации: Задержка ≤10 мс гарантирует синхронизацию роботных движений с внешним оборудованием — в упаковочной линии, где робот должен перехватывать коробки с конвейера, это означает, что сигнал о наличии коробки поступает в контроллер IRC5 почти мгновенно, и робот не упускает объект.
- Гибкий монтаж: Возможность монтажа на DIN-рейку или плоской поверхности, а также компактный размер позволяют размещать ABB DSQC633 в ограниченном пространстве — например, на плече робота-перехватчика (для подключения сенсоров на самой gripper) или в небольших силовых шкафах рядом с конвейером.
- Надежная защита и диагностика: Защита входов/выходов от короткого замыкания и перегрузки предотвращает повреждение модуля и внешнего оборудования. Светодиодные индикаторы позволяют операторам быстро определить проблему (например, разрыв кабеля на входе — соответствующий индикатор не горит), сокращая время устранения неисправностей.
Примеры применения ABB DSQC633
ABB DSQC633 широко используется в интеграции роботов ABB с внешним оборудованием в различных отраслях:
- Автомобильная промышленность (робот сварки): В линии сварки кузовов автомобилей робот ABB IRC5 с модулем ABB DSQC633 подключается к 10 световым барьерам (опасная зона вокруг робота) и 6 приводам позиционирования кузова. При входе человека в опасную зону световой барьер отправляет сигнал на вход ABB DSQC633, модуль передает его в контроллер IRC5, и робот немедленно останавливается. После удаления человека сигнал на выходе модуля активирует приводы, возвращающие кузов в рабочее положение.
- Электроника (робот сборки микросхем): В заводе по производству электроники робот использует ABB DSQC633 для подключения 12 датчиков наличия микросхем на поддонах и 4 выходов для управления клапанами подачи поддонов. Когда датчик обнаруживает пустой поддон, сигнал на входе модуля запускает роботную программу на замену поддона, а выходы активируют клапан для подачи нового поддона с микросхемами.
- Пищевая промышленность (робот упаковки сыра): В линии упаковки сыра робот-перехватчик с ABB DSQC633 считывает сигналы от 8 датчиков веса (проверка веса сыра перед упаковкой) через входы модуля. Если вес соответствует норме, выходы ABB DSQC633 активируют клапан упаковочной пленки и привод конвейера для транспортировки упаковки к следующему этапу. При несовпадении веса робот откладывает сыр в отсевную зону, и модуль отправляет сигнал на алерт в операторскую панель.
Сравнение с конкурентами
В сравнении с аналогичными роботными I/O-модулями других брендов ABB DSQC633 имеет явные преимущества:
| Параметр сравнения | ABB DSQC633 | Siemens SIMATIC ET 200SP (Robot I/O) | Fanuc A03B-0819-C161 |
|---|---|---|---|
| Совместимость с роботами | Только ABB IRC5 (полная интеграция) | Siemens Sinumerik Robot | Только Fanuc Robots |
| Количество I/O | 16 входов + 16 выходов | 8 входов + 8 выходов (базовая модель) | 12 входов + 8 выходов |
| Шина коммуникации | DeviceNet (≤10 мс задержка) | PROFINET (≤15 мс задержка) | Fanuc FSSB (≤12 мс задержка) |
| Максимальный ток на выход | 0,5 А/выход, 4 А общий | 0,3 А/выход, 3 А общий | 0,4 А/выход, 3,5 А общий |
| ПО для настройки | ABB RobotStudio (графический интерфейс) | Siemens TIA Portal | Fanuc ROBOGUIDE |
| Вес | ≈0,2 кг | ≈0,3 кг | ≈0,25 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы на основе роботов ABB IRC5: Если используется контроллер IRC5 (например, роботы модели IRB 120, IRB 2600), ABB DSQC633 — единственный модуль с полной совместимостью, обеспечивающий стабильную коммуникацию и простую настройку через RobotStudio.
- Комплексные интеграции с внешним оборудованием: Для сценариев, где нужно ≥10 входов и ≥10 выходов (например, роботы с gripper-сенсорами + управление конвейером), ABB DSQC633 с 16+16 I/O экономит стоимость и место по сравнению с модулями с меньшим количеством каналов.
- Требования к низкой задержке: В линиях с синхронными операциями (перехват объектов с движущего конвейера, совместная работа нескольких роботов) задержка ≤10 мс ABB DSQC633 гарантирует точность и предотвращает ошибки.
Меры предосторожности
- Проверка полярности подключения: При подключении PNP/NPN-сенсоров строго соблюдайте схему подключения входов — неправильная полярность может повредить входные цепочки ABB DSQC633 или сенсор.
- Ограничение нагрузки на выходы: Не превышайте максимальный ток на выход (0,5 А) и общий ток (4 А) — для мощных устройств (например, приводы с током >0,5 А) используйте промежуточные реле, подключенные к выходам модуля.
- Тестирование коммуникации: После монтажа проверьте связь между ABB DSQC633 и контроллером IRC5 через RobotStudio — убедитесь, что сигналы входов/выходов передаются без задержек или потерь, и настроите резервный канал при необходимости.
- Регулярный осмотр: Периодически проверяйте индикаторы модуля и кабели — при неисправном индикаторе или расклеинке кабеля отключите модуль и устраните проблему, чтобы избежать сбоев в роботной программе.
