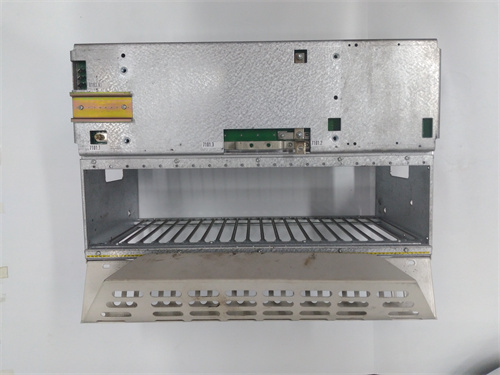

ABB DSRF160

Описание

Общая характеристика продукта ABB DSRF160

Технические параметры ABB DSRF160

• Параметры выходных сигналов:
  • Тип модуля: Аналоговый модуль вывода (AO), 16 независимых каналов;
  • Поддерживаемые типы сигналов:
    • Ток: 4–20 мА DC (стандарт для регулирующих клапанов ABB V18346, приводов электродвигателей);
    • Напряжение: 0–5 В DC, 1–5 В DC (для низковольтных исполнителей — дозаторы, сенсоры регулировки);
  • Диапазон регулирования сигналов:
    • Ток: 0–24 мА DC (поддержка сигналов <4 мА для диагностики “отрыв нагрузки” или “неисправность исполнителя”);
    • Напряжение: 0–6 В DC (для покрытия нестандартных требований оборудования);
  • Точность выходного сигнала: ±0,1% от полного диапазона (FS) при температуре 23 ± 5 °C; ±0,2% FS в диапазоне 0–60 °C — гарантирует достоверность команд для процессов с строгими допусками.
• Электрические и коммуникационные параметры:
  • Интерфейс с контроллером: Шина ABB CI854A (Profinet RT), скорость передачи 100 Мбит/с, задержка <2 мс — обеспечивает реальное время передачи команд;
  • Питание модуля: 24 В DC (диапазон 18–30 В DC) — из шкафа питания DCS ABB 800xA;
  • Потребляемый ток: ≤1,2 А (без нагрузки на выходные каналы);
  • Изоляция: 2500 В AC (между каналами, между каналами и шиной, корпусом) — по стандарту IEC 60664-1, защищает от перепадов напряжения и электромагнитных помех;
  • Максимальная нагрузка на канал:
    • Для тока 4–20 мА: ≤500 Ом (для подключения длинных кабелей до 1000 м);
    • Для напряжения 0–5 В/1–5 В: ≥10 кОм (минимальные потери сигнала).
• Эксплуатационные характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для промышленных цехов и шкафов управления);
  • Влажность: 5%–95% (без конденсации — работает в влажных средах, например, на гидроэлектростанциях);
  • Степень защиты (IP): IP20 (для монтажа в модульных рядах DCS ABB или закрытых шкафах);
  • Устойчивость к EMC: Соответствие EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 (излучение) — устойчивость к помехам от двигателей, трансформаторов;
  • Устойчивость к вибрациям: 5–500 Гц (0,5 Г, по IEC 60068-2-6) — не подвержен влиянию вибраций соседнего оборудования.
• Диагностика и совместимость:
  • Самодиагностика: Мониторинг состояния каналов (перегрузка, короткое замыкание, отрыв нагрузки) — отправка ошибок в контроллер AC800M для отображения на операторской панели;
  • Автоматическая калибровка: Поддержка через ПО ABB Control Builder M — не требуется ручное регулирование potentiометров;
  • Совместимость:
    • Контроллеры ABB AC800M (все версии firmware 5.0+), система DCS 800xA;
    • Исполнительное оборудование ABB (регулирующие клапаны, приводы) и сторонних производителей (Siemens, Emerson);
    • Модульные ряды ABB CI854A для расширения системы I/O.

Преимущества и особенности ABB DSRF160

1. Высокая плотность каналов и компактность: 16 независимых каналов в одном модуле (размеры ~140×80×30 мм) делает ABB DSRF160 экономичным по пространству — экономит до 70% места в шкафу по сравнению с модулями с 8 каналами. Это критично для крупных производств (например, нефтеперерабатывающие заводы с 100+ исполнителями), где лимитировано пространство для оборудования.
2. Высокая точность и стабильность сигналов: Точность ±0,1% FS и минимальные девиации при температурных изменениях (0–60 °C) гарантируют, что ABB DSRF160 передает команды без искажений — важно для процессов с строгими требованиями (например, регулирование концентрации химических реагентов или давления пара в турбинах).
3. Расширенная диагностика и безопасность: Функция мониторинга состояния каналов позволяет операторам быстро выявить неполадки (например, разрыв кабеля к регулирующему клапану) через DCS 800xA, предотвращая остановку процесса. Высокая изоляция (2500 В AC) защищает ABB DSRF160 и контроллер от перепадов напряжения, снижая риск повреждения.
4. Легкая интеграция с системами ABB: ABB DSRF160 полностью поддерживается ПО ABB Control Builder M — настройка типов сигналов, диапазонов и калибровка выполняются через единственный интерфейс. Не требуется дополнительных драйверов, что сокращает время монтажа и настройки (до 1–2 часа для полной конфигурации).
5. Масштабируемость и универсальность: Возможность подключения через модульные ряды CI854A позволяет комбинировать несколько ABB DSRF160 для формирования системы с 100+ каналов AO. Поддержка разных типов сигналов (ток/напряжение) делает модуль универсальным для любых исполнительных механизмов.

Примеры применения ABB DSRF160 в различных отраслях

• Нефтегазовая отрасль (неfteперерабатывающий завод): На заводе ABB DSRF160 управляет 16 регулирующими клапанами в секции перегонки нефти (сигнал 4–20 мА). Каждый канал подключен к клапану ABB V18346, а команды от контроллера AC800M передаются за <2 мс. При изменении состава нефти ABB DSRF160 мгновенно корректирует сигналы, поддерживая стабильную температуру в колоннах, снижая брак продукции.
• Химическая промышленность (завод по производству пластиков): В заводе ABB DSRF160 управляет 16 дозаторами мономеров (сигнал 4–20 мА). Точность ±0,1% FS гарантирует равномерную концентрацию смеси, критическую для качества пластика. Диагностика каналов предупреждает о засорении дозатора (сигнал <4 мА), позволяя операторам устранить проблему до изменения состава продукта.
• Энергетика (атомная электростанция): В АЭС ABB DSRF160 управляет 16 приводами вентилей системы охлаждения (сигнал 4–20 мА). Максимальная нагрузка 500 Ом позволяет использовать кабели длиной до 800 м между модулем и вентиляторами, а устойчивость к EMC защищает сигналы от помех от силовых установок.
• Водоподготовка (городское водоподготовительное предприятие): На ВПП ABB DSRF160 управляет 16 клапанами подачи коагулянта (сигнал 1–5 В). Компактный дизайн модуля позволяет монтировать его в небольшие шкафы на объектах с ограниченным пространством, а автоматическая калибровка через Control Builder M выполняется без остановки системы.

Сравнение ABB DSRF160 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB DSRF160

Рекомендации по выбору

1. Оцените масштаб системы: Выбирайте ABB DSRF160 если нужно управлять 10–16 исполнителями с сигналами 4–20 мА/0–5 В/1–5 В и требуется минимизировать пространство в шкафу. Для систем с >16 каналами используйте несколько модулей или комбинируйте с модулями ABB DSRF80 (8 каналов).
2. Учтите условия эксплуатации: Если исполнители расположены далеко (до 1000 м) или в условиях сильных электромагнитных помех, ABB DSRF160 подходит лучше, чем Siemens SM 332 (ограничена 300 Ом) или Emerson KJ3222X1-BA1 (низкая изоляция).
3. Совместимость с контроллерами: Оптимален для контроллеров ABB AC800M и DCS 800xA. Для систем других брендов проверьте поддержку Profinet RT.

Меры предостережения

1. Проверка нагрузки перед подключением: Не превышайте максимальную нагрузку 500 Ом на канал (для тока 4–20 мА) — перегрузка приведет к искажению сигнала или повреждению канала.
2. Регулярная автоматическая калибровка: Раз в 12 месяцев выполняйте калибровку ABB DSRF160 через Control Builder M — поддерживает высокую точность и предотвращает девиации в командах.
3. Защита кабелей: Используйте экранированные кабели с сечением ≥0,5 мм² для токовых сигналов, экран заземлите на оба конца — снизите электромагнитные помехи.
4. Монтаж в защищенных шкафах: Из-за IP20 монтируйте ABB DSRF160 только в закрытых шкафах с температурой 0–60 °C и влажностью <95% (без конденсации).
