Описание

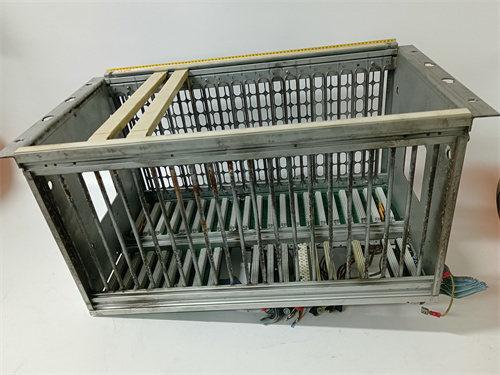

ABB DSRF180A 57310255-AV (ссылка на продукт: [вставьте ссылку]) — это высоконадежный коммуникационный модуль от компании ABB, специализирующийся на организации связи по протоколу EtherNet/IP для распределенных систем управления процессами (DCS) ABB Symphony Plus и Advant OCS. ABB DSRF180A 57310255-AV обеспечивает передачу данных в реальном времени между контроллерами DCS, операторскими станциями, модулями I/O и внешними системами (например, системами мониторинга энергопотребления, ERP-системами), что критично для крупных промышленных объектов с высокими требованиями к скорости и надежности связи — таких как нефтегазовые комплексы, тепловые электростанции (ТЭС) и крупные химические заводы.
Описание продукта
ABB DSRF180A 57310255-AV оснащен двумя независимыми портами Ethernet (RJ45), поддерживающими стандартные скорости передачи данных 10/100 Mbit/s (полудуплекс/полнодуплекс). Это позволяет организовать как избыточные (redundant) сети на основе протокола MRP (Media Redundancy Protocol) — для минимизации риска потери связи при отказе кабеля или сетевого оборудования, так и разделять трафик между критическими и некритическими данными (например, один порт для передачи сигналов аварий, другой — для исторических данных о процессе).
Основной достоинством ABB DSRF180A 57310255-AV — глубокая интеграция с DCS ABB Symphony Plus и Advant OCS. Модуль автоматически регистрируется в контроллере DCS через программное обеспечение ABB Control Builder, что исключает ручную настройку IP-адресов, шлюзов или параметров безопасности и гарантирует совместимость с защитными функциями DCS. Например, при подключении новой аналоговой модуль I/O к сети ABB DSRF180A 57310255-AV автоматически синхронизирует данные о её параметрах (количество каналов, тип сигнала) с контроллером, и DCS начинает принимать измерения без участия оператора — задержка синхронизации не превышает 50 мс.
ABB DSRF180A 57310255-AV оснащен advanced защитой от сетевых атак и физических повреждений:
- Защита на уровне сети: Поддерживает протоколы IEEE 802.1X (аутентификация устройств в сети) и VLAN (виртуальные локальные сети) — что ограничивает доступ несанкционированных устройств к критическим данным DCS и предотвращает перегрузку сети нежелательным трафиком.
- Галваническая изоляция: Каждый Ethernet-порт имеет galvanic изоляцию 2500 В от шкафа DCS и других портов, что защищает сигналы от электромагнитных помех (например, от мощных электродвигателей или трансформаторов) и перепадов напряжения в сетевом кабеле.
- Резервное питание: Модуль поддерживает двухканальное питание (24 В ПЭ, диапазон 18–30 В ПЭ), что гарантирует его работу при отказе одного источника — критично для непрерывных производств, где остановка связи может привести к аварии.
Для диагностики ABB DSRF180A 57310255-AV предоставляет детальную информацию о состоянии сети через интерфейс DCS: скорость передачи на каждом порту, количество ошибок кадров, статус соединений с подчиненными устройствами и время последнего обмена данными. Это позволяет инженерам быстро локализовать проблемы (например, поврежденный сетевой кабель, неисправный коммутатор) и устранить их без остановки системы. Модуль также поддерживает «горячую замену» (hot-swap) в шкафе DCS — его можно извлечь и установить обратно без отключения контроллера, что снижает время простоя производства до минимума.
Параметры продукта
- Тип устройства: коммуникационный модуль EtherNet/IP для DCS ABB Symphony Plus/Advant OCS
- Поддерживаемые протоколы: EtherNet/IP, MRP (Media Redundancy Protocol), IEEE 802.1X, VLAN
- Количество портов: 2 Ethernet-порта (RJ45)
- Скорость передачи: 10/100 Mbit/s (полудуплекс/полнодуплекс, автоматическое определение)
- Максимальное количество подчиненных устройств: 256 на порт
- Максимальная длина кабеля: до 100 м (Cat5e/Cat6)
- Изоляция: galvanic 2500 В (каждой порт от шкафа и других портов)
- Защита: от электромагнитных помех (EN 61000-6-2), сетевых атак (IEEE 802.1X, VLAN)
- Питание: двухканальное, 24 В ПЭ (18–30 В ПЭ), ток потребления ≤150 мА
- Диагностика: мониторинг скорости передачи, ошибок кадров, статуса соединений
- Тип монтажа: в шкаф DCS ABB Symphony Plus/Advant OCS (стандартная рама)
- Габариты: 140 × 90 × 25 мм (ширина × высота × глубина)
- Класс защиты: IP20 (для монтажа в закрытые шкафы)
- Температурный диапазон эксплуатации: 0…60 °C
- Влажность: 5…95% (неконденсирующаяся)
Преимущества и особенности
- Redundant связь по MRP: Гарантирует непрерывность связи при отказе кабеля или порта, минимизируя риск остановки производства.
- Глубокая интеграция с ABB DCS: Автоматическая конфигурация через Control Builder сокращает время развертывания и ошибки настройки.
- Защита сети: Поддержка IEEE 802.1X и VLAN предотвращает несанкционированный доступ и перегрузку сети.
- Детальная диагностика: Мониторинг состояния портов и соединений в реальном времени упрощает поиск неисправностей.
- Горячая замена: Возможность замены без остановки DCS снижает время простоя промышленных процессов.
Примеры применения в отраслях
-
Нефтегазовая промышленность — Комплексы добычи нефти:
ABB DSRF180A 57310255-AV интегрирован в DCS ABB Symphony Plus, управляющий процессом добычи и перекачивания нефти. Модуль через два порта организовывает redundant сеть EtherNet/IP: один порт подключен к датчикам давления и температуры в скважинах (критические данные), другой — к системам мониторинга расхода нефти (не критические данные). При разрыве кабеля на первом порту автоматически переключается на второй, и операторы продолжают получать сигналы о состоянии скважин — переключение происходит за 200 мс, что не влияет на стабильность процесса. -
Энергетика — Тепловые электростанции (ТЭС):
Модуль управляет связью между DCS и системами защиты котлов, турбин и электрогенераторов. ABB DSRF180A 57310255-AV через сеть EtherNet/IP передаёт сигналы об авариях (например, превышение уровня воды в котле, перегрев турбины) в операторскую станцию с задержкой <10 мс. Протокол VLAN разделяет эту сеть от сети для административных компьютеров, предотвращая перегрузку критическим трафиком. -
Химическая промышленность — Заводы производства полиэтилена:
ABB DSRF180A 57310255-AV обеспечивает связь между DCS Advant OCS и внешней системой управления энергопотреблением. Модуль передаёт данные о расходе электроэнергии на нагревательные печи и компрессоры, что позволяет оптимизировать энергопотребление и снизить затраты. Галваническая изоляция портов защищает сигналы от помех от мощных электродвигателей компрессоров, предотвращая ложные отклонения в данных о расходе. -
Металлургия — Сталелитейные заводы:
Модуль подключен к DCS, управляющему процессом плавки стали в электродном печи. Сетью EtherNet/IP через ABB DSRF180A 57310255-AV передаются данные от датчиков температуры расплавленной стали (аналоговые сигналы) и команды к электродам (дискретные сигналы). Redundant конфигурация портов гарантирует, что даже при отказе одного коммутатора печа продолжает работать, а операторы получают актуальную информацию о температуре — критично для предотвращения брака стали.
Сравнение с конкурентами
| Параметр сравнения | ABB DSRF180A 57310255-AV | Siemens CP 443-1 (EtherNet для S7-400) | Honeywell 51309220-100 (EtherNet для Experion) |
|---|---|---|---|
| Поддерживаемые протоколы | EtherNet/IP, MRP, IEEE 802.1X, VLAN | PROFINET, Ethernet/IP, IEEE 802.1X | EtherNet/IP, MRP, VLAN |
| Количество портов | 2 (RJ45) | 1 (RJ45) | 2 (RJ45) |
| Изоляция портов | 2500 В | 500 В | 2500 В |
| Интеграция с DCS | Только ABB Symphony Plus/Advant OCS | Только Siemens PCS 7 | Только Honeywell Experion |
| Горячая замена | Да | Нет | Да |
| Преимущество | Redundant MRP + защита IEEE 802.1X + интеграция с ABB DCS | Широкий набор протоколов | Redundant MRP + совместимость с Experion |
ABB DSRF180A 57310255-AV выделяется идеальной интеграцией с DCS ABB и поддержкой redundant связи по MRP с быстрым переключением (<200 мс), что делает его предпочтительным для существующих систем ABB. В отличие от Siemens CP 443-1, он имеет два порта для redundant конфигурации и более надежная galvanic изоляция (2500 В вместо 500 В), что повышает устойчивость к помехам в промышленных условиях.
Рекомендации по выбору
ABB DSRF180A 57310255-AV рекомендуется для:
- Систем ABB Symphony Plus/Advant OCS: Для максимальной совместимости и автоматической конфигурации — модуль оптимизирован под программное обеспечение ABB Control Builder.
- Критических промышленных процессов: Нефтегаз, энергетика, химия — где отказ связи может привести к авариям или большим потерям (redundant MRP гарантирует непрерывность).
- Проекты с требованиями к безопасности сети: Если нужно защитить DCS от несанкционированного доступа — поддержка IEEE 802.1X и VLAN решает эту задачу.
- Сетей с большим количеством устройств: При подключении >100 подчиненных устройств (модули I/O, сенсоры) — модуль стабильно обрабатывает трафик без задержек.
Если требуется поддержка дополнительных протоколов (например, PROFINET) или интеграция с DCS другого производителя (Siemens PCS 7, Honeywell Experion), следует выбирать специализированные модули для этих платформ. Для небольших систем ABB с невысокими требованиями к redundancy можно рассмотреть более простые модели коммуникационных модулей ABB (например, DSRF120).
Меры предосторожности
- Проверка совместимости DCS: Убедиться, что DCS ABB Symphony Plus/Advant OCS имеет версию ПО ≥7.0 — более старые версии могут не поддерживать MRP и IEEE 802.1X в ABB DSRF180A 57310255-AV.
- Настройка redundant сети: При организации MRP убедиться, что все коммутаторы в сети поддерживают этот протокол и настроены на одинаковое время переключения (<200 мс) — иначе возможна потеря данных при отказе.
- Использование сертифицированного кабеля: Для Ethernet-портов использовать только кабели Cat5e/Cat6 с защитой от помех (STP) — это гарантирует стабильность передачи данных на расстояниях до 100 м.
- Защита от перепадов напряжения: Подключить модуль к стабильному источнику питания с защитой от перенапряжений (UPS) — это предотвращает повреждение модуля при всплесках напряжения в электросети.
- Регулярное обновление прошивки: Периодически обновлять прошивку модуля через интерфейс DCS — актуальные версии исправляют уязвимости безопасности и улучшают совместимость с новыми сетевыми устройствами.
DSRF180A
