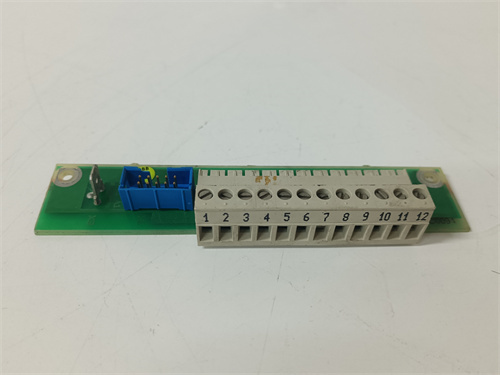

ABB DSTA131 2668180-48/2

Технические параметры ABB DSTA131 2668180-48/2

Технические характеристики ABB DSTA131 2668180-48/2 соответствуют стандартам IEC 61131-2 (промышленные модули I/O), EN 61000-6-2 (электромагнитная совместимость) и UL 508 (индустриальное электрооборудование):

Параметр	Значение/Характеристика
Тип устройства	Модуль сигнальной трансляции (аналоговый интерфейсный модуль), серии ABB Symphony Plus I/O
Канальные параметры	• Количество каналов: 2 (независимые, вход/выход) • Поддерживаемые сигналы: 4–20 мА (ток), 0–10 В (напряжение) • Точность преобразования: ≤±0.1% от полного диапазона • Разрешение: 16 бит • Максимальное расстояние передачи: до 1 км (при использовании кабеля сечением 0.5 мм²)
Изоляция и защита	• Электрическая изоляция: 1500 В АС (между каналами, между модулем и шасси) • Защита от электростатического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный) • Защита от перепадов напряжения: ±2 кВ (на входах/выходах, длительность 10 мкс) • Фильтрация: Низкочастотный фильтр (настраиваемый, частота среза 50 Гц)
Диагностика	• Функции: Детекция обрыва линии связи, превышение диапазона сигнала, перегрев модуля • Индикаторы: LED-индикаторы на каждом канале (зеленый — нормальная работа, красный — ошибка), общий индикатор питания (зеленый)
Интеграция	• Совместимые контроллеры: ABB Symphony Plus (Symphony Plus DCS) • Поддерживаемые кабели: Монтажные кабели с экранированием (для снижения помех) • Тип подключения: Зажимные контакты (для кабелей сечением 0.2–2.5 мм²)
Эксплуатационные параметры	• Рабочая температура: -10 °C – +60 °C • Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: DIN-рейка (35 мм, по EN 60715) • Габариты (Ш×В×Г): 22 × 100 × 120 мм • Вес: ~0.15 кг • Питание: 24 В DC (±10%), потребление ≤20 мА
Сертификации	CE, UL 508, CSA, RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB DSTA131 2668180-48/2

Первым делом рассмотрим промышленный модуль сигнальной трансляции (интерфейсный модуль) для передачи аналоговых сигналов между различными компонентами систем автоматизации — ABB DSTA131 2668180-48/2, относящийся к серии ABB Symphony Plus I/O (специализирующейся на компонентах для энергетики, металлургии и крупных промышленных комплексов, где требуется надежная передача данных между контроллерами, датчиками и исполнительными механизмами на большие расстояния). Это устройство предназначено для преобразования и изоляции аналоговых сигналов (4–20 мА, 0–10 В) с возможностью передачи через линии связи до 1 км, обеспечивая защиту от электромагнитных помех и перепадов напряжения. ABB DSTA131 2668180-48/2 выделяется двойным каналом (2 независимых входа/выхода), высокой точностью преобразования (погрешность ≤±0.1%), электрической изоляцией 1500 В АС между каналами и шасси, а также совместимостью с контроллерами ABB Symphony Plus, становясь ключевым элементом для систем с распределенными компонентами — например, передача данных от датчиков температуры турбин к центральному контроллеру ТЭЦ, связь между модулями I/O и исполнительными механизмами в металлургических цехах или передача сигналов от датчиков давления в трубопроводах.

ABB DSTA131 2668180-48/2 гарантирует стабильную передачу сигналов даже в условиях сильных электромагнитных помех: например, на ТЭЦ с парогенератором мощностью 1000 МВт ABB DSTA131 2668180-48/2 используется для передачи сигнала от датчика уровня пара (4–20 мА) в котле к контроллеру Symphony Plus, расположенному на расстоянии 800 м. При изменении уровня пара до 70% (соответствует 14.4 мА) датчик отправляет сигнал на вход ABB DSTA131 2668180-48/2 — модуль преобразует и изолирует сигнал, подавляя помехи от электродвигателей насосов (импульсы напряжения до 3000 В), и передает его на выход с погрешностью ≤0.014 мА. Контроллер получает точные данные и регулирует подачу воды в котел, поддерживая оптимальный уровень пара. Благодаря электрической изоляции ABB DSTA131 2668180-48/2 предотвращает передачу заземляющих токов между компонентами системы — это критично для защиты чувствительных контроллеров от повреждения при коротких замыканиях на линиях связи.

Особенно стоит отметить, что ABB DSTA131 2668180-48/2 поддерживает простую монтажа на DIN-рейку и гибкую настройку параметров через локальные переключатели (без необходимости ПО): инженеры могут выбрать тип сигнала для каждого канала (4–20 мА или 0–10 В), настроить диапазон передачи и включить фильтры для подавления высокочастотных помех. Это сокращает время настройки до 5–10 минут, даже в условиях ограниченного доступа к оборудованию. Также ABB DSTA131 2668180-48/2 имеет компактную конструкцию (ширина 22 мм) и защиту класса IP20, позволяя монтировать его в плотно заполненные щиты автоматизации. Индикаторы LED на каждом канале (зеленый — нормальная работа, красный — ошибка) упрощают визуальную диагностику. Полную информацию о ABB DSTA131 2668180-48/2, включая схемы подключения, таблицы технических параметров и руководство по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB DSTA131 2668180-48/2] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB DSTA131 2668180-48/2

Параметр	Значение/Характеристика
Тип устройства	Модуль сигнальной трансляции (аналоговый интерфейсный модуль), серии ABB Symphony Plus I/O
Канальные параметры	• Количество каналов: 2 (независимые, вход/выход) • Поддерживаемые сигналы: 4–20 мА (ток), 0–10 В (напряжение) • Точность преобразования: ≤±0.1% от полного диапазона • Разрешение: 16 бит • Максимальное расстояние передачи: до 1 км (при использовании кабеля сечением 0.5 мм²)
Изоляция и защита	• Электрическая изоляция: 1500 В АС (между каналами, между модулем и шасси) • Защита от электростатического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный) • Защита от перепадов напряжения: ±2 кВ (на входах/выходах, длительность 10 мкс) • Фильтрация: Низкочастотный фильтр (настраиваемый, частота среза 50 Гц)
Диагностика	• Функции: Детекция обрыва линии связи, превышение диапазона сигнала, перегрев модуля • Индикаторы: LED-индикаторы на каждом канале (зеленый — нормальная работа, красный — ошибка), общий индикатор питания (зеленый)
Интеграция	• Совместимые контроллеры: ABB Symphony Plus (Symphony Plus DCS) • Поддерживаемые кабели: Монтажные кабели с экранированием (для снижения помех) • Тип подключения: Зажимные контакты (для кабелей сечением 0.2–2.5 мм²)
Эксплуатационные параметры	• Рабочая температура: -10 °C – +60 °C • Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: DIN-рейка (35 мм, по EN 60715) • Габариты (Ш×В×Г): 22 × 100 × 120 мм • Вес: ~0.15 кг • Питание: 24 В DC (±10%), потребление ≤20 мА
Сертификации	CE, UL 508, CSA, RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2.

Преимущества и особенности ABB DSTA131 2668180-48/2

Высокая точность и стабильность передачи сигналов

Точность преобразования ≤±0.1% и разрешение 16 бит делают ABB DSTA131 2668180-48/2 подходящим для приложений, где даже минимальная искажение сигнала влияет на качество процесса — например, передача данных от датчиков давления в реакторах нефтепереработки или температуры турбин ТЭЦ. В отличие от бюджетных модулей (погрешность 0.5–1%), данное устройство гарантирует, что контроллер получает точные данные, предотвращая ошибки в регулировании.
Высокая изоляция и защита от помех

Электрическая изоляция 1500 В АС и защита от ЭМП позволяют использовать ABB DSTA131 2668180-48/2 в условиях сильных электромагнитных помех (например, вблизи силовых трансформаторов, электродвигателей насосов) — сигналы не искажаются, и передача данных остается надежной. Защита от перепадов напряжения предотвращает повреждение модуля при коротких замыканиях на линиях связи, увеличивая срок службы.
Двойной канал и гибкая настройка

Два независимых канала позволяют использовать ABB DSTA131 2668180-48/2 для передачи двух разных сигналов (например, уровень пара и температура воды) через один модуль — это снижает количество устройств в щите и упрощает монтаж. Локальные переключатели для настройки параметров (без ПО) делают модуль удобным для использования в условиях, где нет доступа к компьютеру (например, удаленные пункты мониторинга трубопроводов).
Компактность и простота монтажа

Компактная конструкция (ширина 22 мм) позволяет монтировать ABB DSTA131 2668180-48/2 в плотно заполненные DIN-рейки, что актуально для щитов с ограниченным пространством (например, щиты на турбинных площадках ТЭЦ). Простота подключения через зажимные контакты сокращает время монтажа и обслуживания.

Примеры применения ABB DSTA131 2668180-48/2

Энергетика: Передача данных от турбин к контроллеру ТЭЦ

На ТЭЦ с двумя турбинами ABB DSTA131 2668180-48/2 используется для передачи сигналов от датчика температуры ротора турбины (4–20 мА, 4 мА = 0 °C, 20 мА = 200 °C) и датчика крутящего момента (0–10 В, 0 В = 0 Н·м, 10 В = 1000 Н·м) к центральному контроллеру Symphony Plus (расстояние 900 м). При нагреве ротора до 150 °C (соответствует 16 мА) сигнал поступает на первый канал ABB DSTA131 2668180-48/2 — модуль изолирует и передает его на контроллер с погрешностью ≤0.016 мА. Контроллер анализирует данные и регулирует скорость охлаждения, предотвращая перегрев ротора. Второй канал передает сигнал крутящего момента, позволяя контроллеру синхронизировать работу турбины с сетью.
Металлургия: Связь между модулями I/O и исполнительными механизмами

В металлургическом цехе прокатки стали ABB DSTA131 2668180-48/2 обеспечивает связь между модулем I/O (расположенным в щите управления линией) и приводом роликов (расстояние 700 м). Контроллер отправляет команду на скорость роликов (4–20 мА, 4 мА = 0 об/мин, 20 мА = 500 об/мин) на выход модуля — ABB DSTA131 2668180-48/2 преобразует и передает сигнал, подавляя помехи от электродвигателей других роликов. При получении сигнала 12 мА (250 об/мин) привод регулирует скорость, поддерживая точную прокатку стали. Если линия связи обрывается, модуль детектирует ошибку и сигнализирует контроллеру, который останавливает привод, предотвращая деформацию стали.
Нефтегаз: Мониторинг давления в трубопроводах

На трубопроводе для транспортировки нефти ABB DSTA131 2668180-48/2 монтируется в удаленном пункте мониторинга (на расстоянии 1 км от центрального офиса) и передачает сигнал от датчика давления (4–20 мА, 4 мА = 0 Бар, 20 мА = 100 Бар) к контроллеру. При падении давления до 30 Бар (8.8 мА) сигнал поступает на модуль — ABB DSTA131 2668180-48/2 передает его в офис с точностью ≤0.0088 мА. Контроллер выявляет утечку и отправляет команду на закрытие шлюза, предотвращая потерю нефти. Защита от помех позволяет модулю работать стабильно даже вблизи высоковольтных линий электропередач.

Сравнение с конкурентами

Сравним ABB DSTA131 2668180-48/2 с модулями сигнальной трансляции Siemens ET 200SP (6ES7134-4GB11-0AB0) и Schneider Electric Modicon M340 (BMXAMI0400):

Параметр	ABB DSTA131 2668180-48/2	Siemens ET 200SP	Schneider Modicon M340
Количество каналов	2 (вход/выход)	4 (вход)	4 (вход)
Точность преобразования	≤±0.1%	≤±0.1%	≤±0.2%
Изоляция	1500 В АС (между каналами)	500 В АС (групповая)	250 В АС (групповая)
Максимальное расстояние передачи	До 1 км	До 500 м	До 600 м
Габариты (Ш×В×Г)	22 × 100 × 120 мм	15 × 80 × 125 мм	18 × 90 × 110 мм
Стоимость (примерная)	Средняя	Средняя	Средняя

Вывод: ABB DSTA131 2668180-48/2 является предпочтительным выбором для приложений, где требуется передача сигналов на большие расстояния (до 1 км) с высокой точностью и защитой от помех. По сравнению с Siemens ET 200SP и Schneider Modicon M340 он предлагает лучшую изоляцию (1500 В АС против 500/250 В АС) и больший диапазон передачи, что критично для удаленных промышленных объектов. Двойной канал (вход/выход) делает его универсальнее, позволяя использовать один модуль для передачи разных сигналов.
