Описание

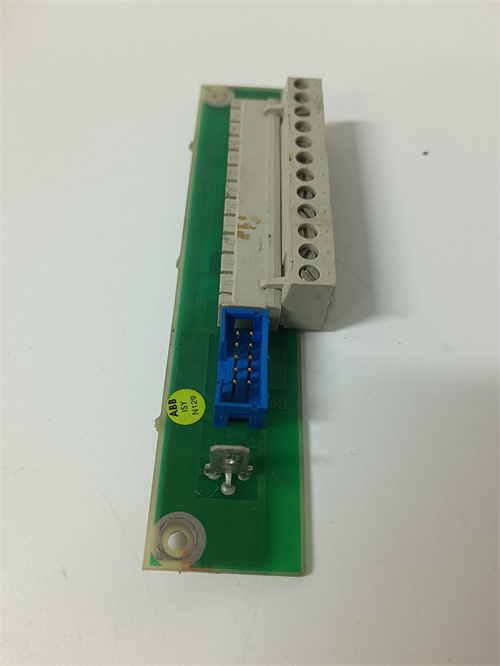

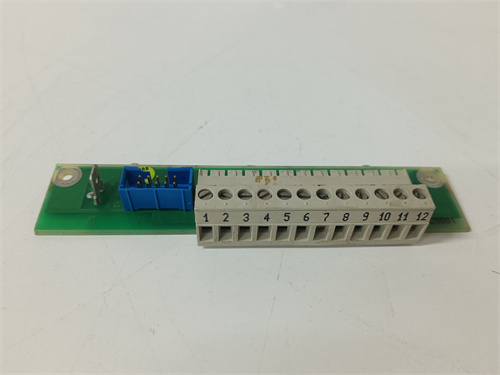

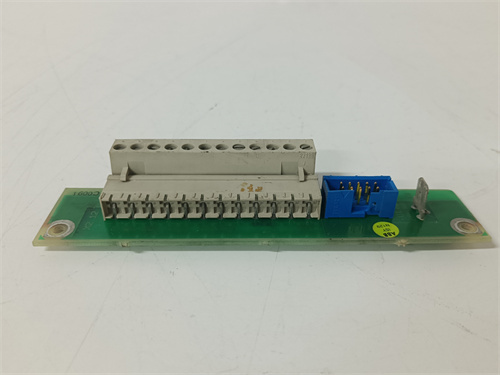

Общая информация о продукте ABB DSTC175 57310001-KN
ABB DSTC175 57310001-KN — это высокопроизводительный модуль контроллера безопасности (Safety PLC) для промышленных систем, предназначенный для реализации функций безопасности категории SIL 2 (по стандарту IEC 61508) и защиты персонала, оборудования и производственных процессов от опасных ситуаций. Он относится к серии безопасных модулей ABB Advant OCS, специализирующейся на отказоустойчивости, быстрой реакции на нештатные режимы и интеграции с стандартными автоматическими системами — что делает его незаменимым в автомобильной промышленности (роботизированные линии сварки), тяжелом машиностроении (крупные крановые установки) и химической промышленности (реакторные установки с опасными веществами).
Основная функция ABB DSTC175 57310001-KN — обработка сигналов от безопасных сенсоров (например, световые барьеры, кнопки экстренной остановки, датчики положения защитных щитов) и формирование команд на остановку или снижение скорости опасных механизмов при нарушении безопасных условий. Модуль использует двойную структуру (redundant) для повышения отказоустойчивости — если один канал обработки выходит из строя, второй автоматически берет на себя управление, предотвращая отключение системы безопасности. ABB DSTC175 57310001-KN поддерживает коммуникацию через безопасный протокол PROFINET Safety, что позволяет интегрировать его с стандартными контроллерами ABB AC800M и операторскими панелями ABB CP600, обеспечивая единое окно мониторинга для обычных и безопасных процессов. Благодаря программному обеспечению ABB Safe Builder можно настраивать логические функции безопасности (например, “AND”, “OR”, “задержка”) без глубоких знаний низкоуровневого программирования. Соответствие стандартам IEC 61508 (системы безопасности электротехнические) и EN ISO 13849-1 (безопасность механизмов) подтверждает его применимость в критических для безопасности системах. Полная информация о ABB DSTC175 57310001-KN доступна на официальном ресурсе: [ссылка на ABB DSTC175 57310001-KN](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DSTC175 57310001-KN
Модуль контроллера безопасности ABB DSTC175 57310001-KN характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль контроллера безопасности SIL 2 с двойной структурой и поддержкой безопасных коммуникационных протоколов.
Параметры входов/выходов безопасности
- Безопасные входы: 16 дискретных входов (24 В DC, тип PNP/NPN, двухканальные для проверки целостности);
- Ток срабатывания: ≤5 мА;
- Защита от короткого замыкания: Да (автоматическое обнаружение);
- Безопасные выходы: 8 дискретных выходов (릴е/транзистор, 24 В DC, 2 А на выход);
- Режимы работы: Нормально закрытый (NC)/нормально открытый (NO);
- Защита от перегрузки: Да (отключение при токе >2,5 А);
Параметры безопасности и отказоустойчивости
- Категория безопасности: SIL 2 (IEC 61508), PL d (EN ISO 13849-1);
- Структура: Двойная (redundant) с кросс-проверкой каналов;
- Время реакции: ≤100 мс (время от срабатывания сенсора до формирования команды на остановку);
- Функции самодиагностики: Обнаружение неисправностей каналов, сбоев коммуникации, перегрева (покрытие >99% возможных отказов);
Параметры коммуникации и питания
- Коммуникационные интерфейсы:
- 1 порт PROFINET Safety (100 Mbit/s, для связи с безопасными устройствами и контроллерами);
- 1 порт Modbus TCP (100 Mbit/s, для мониторинга через SCADA);
- Питание модуля: 24 В DC ±20% (диапазон 19,2–28,8 В DC), двухканальное для отказоустойчивости;
- Потребление энергии: ≤15 ВА;
Конструктивные и эксплуатационные параметры
- Монтаж: На DIN-рейку (стандарт DIN EN 60715, ширина 45 мм);
- Габариты: 45 мм × 180 мм × 140 мм (ширина × высота × глубина);
- Вес: ≈0,9 кг;
- Класс защиты корпуса: IP20 (для установки в закрытые контроллерные шкафы);
- Температурный диапазон работы: -25 °C до +70 °C;
- Индикаторы: Светодиодные (статус питания, состояние каналов, срабатывание безопасности, ошибки);
Преимущества и особенности ABB DSTC175 57310001-KN
ABB DSTC175 57310001-KN выделяется среди модулей контроллеров безопасности благодаря следующим уникальным преимуществам:
- Высокий уровень безопасности: Соответствие требованиям SIL 2 и PL d делает ABB DSTC175 57310001-KN подходящим для систем, где риск травматизма или повреждения оборудования высок — например, в роботизированных линиях сварки, где световые барьеры должны мгновенно остановить робота при входе человека в опасную зону.
- Отказоустойчивость за счет двойной структуры: Двойные каналы с кросс-проверкой гарантируют, что даже при отказе одного канала система безопасности продолжает работать — критично для непрерывных производств (например, химические реакторы, где остановка системы безопасности может привести к аварии).
- Интеграция с стандартными системами: Поддержка PROFINET Safety позволяет интегрировать ABB DSTC175 57310001-KN с обычными автоматическими системами ABB (AC800M, CP600), что устраняет необходимость в отдельном оборудовании для мониторинга безопасности. Операторы могут видеть статус безопасных сенсоров и срабатывания защиты в одном интерфейсе SCADA.
- Простота настройки: Программное обеспечение ABB Safe Builder предоставляет графический интерфейс для создания логических схем безопасности (например, связывание кнопки экстренной остановки с выходом на остановку мотора) — не требует знаний низкоуровневого языка программирования, сокращая время внедрения.
- Комплексная самодиагностика: Обнаружение >99% возможных отказов (неисправность сенсора, разрыв кабеля, сбой канала) и сигнализация об ошибках через индикаторы и SCADA позволяет операторам своевременно устранить проблемы, предотвращая нераспознанные опасные ситуации.
Примеры применения ABB DSTC175 57310001-KN
ABB DSTC175 57310001-KN широко используется в системах безопасности различных отраслей:
- Автомобильная промышленность (роботизированная линия сварки): В линии сварки кузовов автомобилей ABB DSTC175 57310001-KN подключен к 8 световым барьерам (опасная зона вокруг роботов) и 4 кнопкам экстренной остановки. При нарушении светового барьера (вход человека в зону) модуль реагирует за 80 мс, отправляя команду на остановку 4 роботов сварки через PROFINET Safety. Двойная структура гарантирует, что даже при отказе одного канала модуля защита не отключается.
- Тяжелое машиностроение (портовий гantry кран): На гantry кране ABB DSTC175 57310001-KN контролирует 6 датчиков положения защитных щитов (на подъемном механизме) и 2 датчика перегрузки. При открытии щита во время работы крана или превышении лимита нагрузки модуль блокирует подъем краном, предотвращая падение груза или травматизм. Данные о срабатывании защиты передаются в SCADA, где оператор видит причину остановки.
- Химическая промышленность (реакторная установка с токсичными веществами): В реакторной установке ABB DSTC175 57310001-KN управляет 4 датчиками давления (критические уровни) и 2 датчиками температуры. При превышении давления или температуры за безопасные пределы модуль отправляет команды на закрытие клапанов подачи реактивов и включение системы охлаждения. Самодиагностика обнаруживает неисправность датчика и сигнализирует об этом, чтобы инженер устранил проблему до возникновения опасной ситуации.
Сравнение с конкурентами
В сравнении с аналогичными модулями контроллеров безопасности других брендов ABB DSTC175 57310001-KN имеет явные преимущества:
| Параметр сравнения | ABB DSTC175 57310001-KN | Siemens F 300 (S7-1500 Safety) | Rockwell Allen-Bradley 1756-Safety PLC |
|---|---|---|---|
| Категория безопасности | SIL 2, PL d | SIL 2, PL d | SIL 2, PL d |
| Количество безопасных входов | 16 (двухканальные) | 12 (двухканальные) | 14 (двухканальные) |
| Время реакции | ≤100 мс | ≤150 мс | ≤120 мс |
| Коммуникационные протоколы | PROFINET Safety, Modbus TCP | PROFINET Safety, Profibus DP Safety | EtherNet/IP Safety, Modbus TCP |
| Структура | Двойная (redundant) с кросс-проверкой | Двойная (redundant) | Двойная (redundant) |
| ПО для настройки | ABB Safe Builder (графический) | TIA Portal Safety (интегрированное) | Studio 5000 Safety (интегрированное) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с высокими требованиями к безопасности: Для роботизированных линий, кранов или реакторных установок (категория SIL 2/PL d) — ABB DSTC175 57310001-KN с двойной структурой и быстрой реакцией гарантирует надежную защиту.
- Интеграция с экосистемой ABB: Если уже используется контроллер AC800M, операторская панель CP600 или SCADA ABB Ability™ — ABB DSTC175 57310001-KN интегрируется без дополнительных адаптеров, используя общие коммуникационные протоколы.
- Непрерывные производственные процессы: Для систем, где остановка безопасности не допустима (например, химические реакторы), двойная структура модуля предотвращает отказ защиты при сбое одного канала.
Меры предосторожности
- Проверка целостности системы: После монтажа проведите тест срабатывания всех безопасных сенсоров и выходов — убедитесь, что ABB DSTC175 57310001-KN реагирует в течение заданного времени (≤100 мс) и правильно формирует команды на остановку.
- Регулярная диагностика: Ежемесячно запускайте процедуру самодиагностики через Safe Builder — проверяйте состояние каналов, коммуникации и питания, чтобы выявить скрытые неисправности.
- Защита кабелей: Используйте экранированные кабели для подключения безопасных сенсоров и коммуникационных интерфейсов. Разделяйте кабели безопасности и силовые кабели (расстояние ≥10 см), чтобы избежать электромагнитных помех.
- Обучение персонала: Операторов и инженеров должны быть обучены работе с ABB DSTC175 57310001-KN и понимать принципы работы системы безопасности — особенно процедуры восстановления после срабатывания защиты и устранения ошибок.
