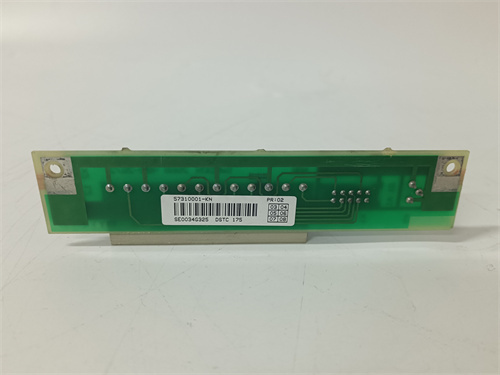

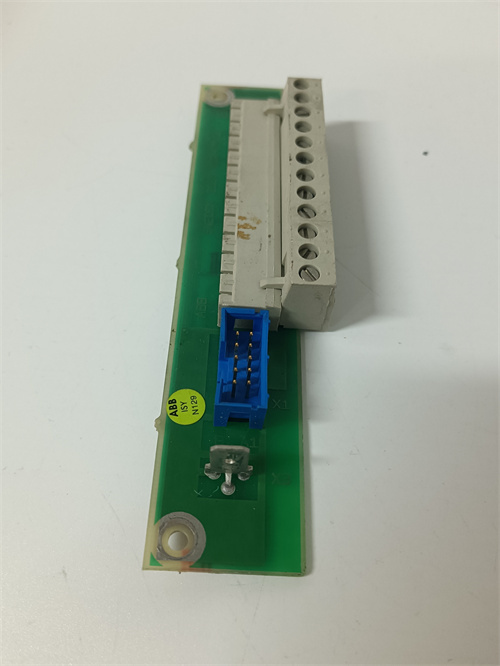

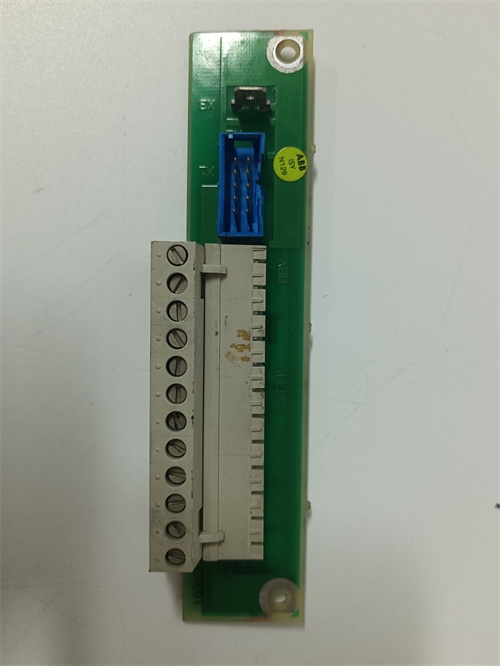

ABB DSTD108

Описание

Описание продукта

Параметры продукта

• Производитель: ABB
• Модель: DSTD108
• Тип модуля: 8-канальный модуль цифровых входов (DI) для ABB Advant OCS/System 800xA
• Характеристики каналов:
  • Количество каналов: 8 (группировка по 4 канала для изоляции)
  • Поддерживаемые типы сигнала:
    • Основной: 24 В DC (существующий контакт, ток ≤10 мА при срабатывании)
    • Опциональный: 120/230 В AC (с адаптером ABB DSTD-AC-ADPT)
  • Условия срабатывания (для 24 В DC):
    • Минимальное напряжение срабатывания: ≥18 В DC
    • Максимальное напряжение несуществования: ≤5 В DC
  • Время реакции: ≤1 мс (без задержки), 0.1–100 мс (конфигурируемая задержка)
• Защитные функции:
  • Изоляция: Групповая электрическая изоляция 250 В AC (между группами каналов, каналами и питанием)
  • Защита от переvoltaжа: Максимальное входное напряжение 30 В DC (для 24 В DC каналов), 250 В AC (для опциональных каналов)
  • Защита от электромагнитных помех: EN 61000-6-2 (класс промышленной среды)
• Электрические параметры:
  • Напряжение питания: 24 В DC (от шасси ABB Advant OCS), допустимый диапазон 18–30 В DC
  • Максимальное потребление тока: 150 мА (при работе всех 8 каналов)
• Операционные параметры:
  • Температурный диапазон эксплуатации: 0 °C до +60 °C
  • Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
  • Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
• Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), SIL 2 (IEC 61508 для аварийных каналов)
• ПО для конфигурации: ABB Advant OCS Configuration Tool, ABB System 800xA Engineering Studio

Преимущества и особенности

1. Высокая иммунитет к помехам: Соответствие стандарту EN 61000-6-2 делает ABB DSTD108 устойчивым к электромагнитным помехам — критично для цехов с крупными электродвигателями (например, нефтегазовые компрессоры), где искажения сигнала могут вызвать ложные аварийные остановки или упуску важных данных.
2. Конфигурируемая задержка срабатывания: Возможность настроить задержку 0.1–100 мс позволяет подавить помех от вибраций — например, для концевиков на конвейере, которые дребезжат при движении, ABB DSTD108 можно настроить на задержку 10 мс, чтобы избежать ложных сигналов о «конце хода».
3. Групповая изоляция: Разделение 8 каналов на 2 группы с изоляцией 250 В AC между ними предотвращает распространение неисправности — если один канал выходит из строя (например, из-за короткого замыкания), остальные каналы продолжают работать, не останавливая сбор данных о других устройствах.
4. Совместимость с разными напряжениями: Поддержка 24 В DC (стандарт) и 120/230 В AC (опционально) делает ABB DSTD108 гибким для старых и новых систем — можно подключать как современные сенсоры на 24 В DC, так и старые устройства на переменном токе, не заменяя весь модуль.
5. Сертификация SIL 2: Соответствие стандарту IEC 61508 SIL 2 позволяет использовать ABB DSTD108 в критических системах защиты (например, аварийное останова реактора, контроль уровня в резервуарах с опасными веществами), где надежность сбора сигналов напрямую влияет на безопасность персонала и оборудования.

Случаи применения в отраслях

• Энергетика (ТЭС): В теплоэлектростанциях ABB DSTD108 собирает сигналы от концевиков положения вентиляторов охлаждения турбин. Модуль устойчив к вибрациям турбины и электромагнитным помехам от трансформаторов — при достижении вентилятором крайнего положения (открыто/закрыто) сигнал передается в контроллер ABB Advant OCS за ≤1 мс, позволяя оператору мгновенно реагировать на неисправность. Конфигурируемая задержка 5 мс подавляет дребезг концевиков, избежая ложных аварий.
• Нефтегазовая отрасль: На добычных платформах ABB DSTD108 сбирает сигналы от кнопок аварийного останова и фотоэлементов, контролирующих наличие труб на конвейере. Групповая изоляция 250 В AC защищает сигналы от заземляющих токов от компрессоров, а сертификация ATEX Zone 2 гарантирует безопасную работу в условиях присутствия газовых выбросов. При нажатии кнопки аварийного останова сигнал поступает в контроллер за <1 мс, останавливая конвейер и предотвращая утечку газа.
• Химическая промышленность: В цехах по производству удобрений ABB DSTD108 обрабатывает сигналы от датчиков уровня реактивов (наличие/отсутствие). Модуль поддерживает сигналы 24 В DC от современных сенсоров и 230 В AC от старых индикаторов (с адаптером) — это позволяет модернизировать систему без замены всех сенсоров. При отсутствии реактива сигнал передается в контроллер, который останавливает смесительный агрегат, предотвращая образование нежелательных продуктов.
• Пищевая промышленность: В линиях упаковки сыра ABB DSTD108 сбирает сигналы от фотоэлементов, определяющих наличие упаковочных коробок на конвейере. Модуль устойчив к влаге (при установке в шкафу IP54) и не подвержен ложным срабатываниям от световых источников в цехе — при отсутствии коробки сигнал поступает в контроллер, останавливая конвейер и предотвращая повреждение продукта.

Сравнение с конкурентами

Рекомендации по выбору

1. Тип контроллера ABB: Если у вас есть DCS ABB Advant OCS или System 800xA, ABB DSTD108 обеспечит полную интеграцию и автоматическое распознавание; для Siemens PCS 7 или GE Mark VI выбирайте модули соответствующего бренда.
2. Тип сигналов сенсоров: Если вы используете сенсоры на 24 В DC и старые устройства на 120/230 В AC (например, в модернизируемых цехах), ABB DSTD108 с опциональной поддержкой AC — оптимальный выбор; для систем только с 24 В DC можно рассмотреть более простую модель ABB DSTD104 (4 канала).
3. Уровень помех в цехе: Для цехов с вибрациями или электромагнитными помехами (нефтегаз, металлургия) конфигурируемая задержка срабатывания ABB DSTD108 критически важна — она позволяет подавить ложные сигналы, в то время как модули с фиксированной задержкой будут давать неточные данные.
4. Критичность процесса: Для систем, требующих SIL 2 (аварийные остановы, защита реакторов), ABB DSTD108 — обязательный выбор; для не критических задач (мониторинг световых индикаторов) можно использовать модули без SIL-сертификации.

Меры предосторожности

1. Установка: Монтируйте ABB DSTD108 в шасси ABB Advant OCS 远离 источников тепла (резисторы, нагреватели) и электромагнитных помех (трансформаторы, двигатели). Оставьте свободное пространство ≥10 мм с обеих сторон для вентиляции, чтобы температура корпуса не превышала +60 °C.
2. Подключение сенсоров: Используйте экранированные кабели с сечением ≥0.5 мм² для подключения сенсоров — экран должен быть заземлен только с стороны модуля, чтобы избежать заземляющих токов, которые повредят ABB DSTD108 или искажут сигналы. Для AC-сенсоров используйте только адаптер ABB DSTD-AC-ADPT.
3. Настройка задержки: При конфигурации задержки учитывайте тип сенсора — для концевиков на вибрирующих устройствах установите 5–10 мс, для фотоэлементов (быстрые сигналы) — 0.1–1 мс. Не устанавливайте задержку >100 мс для аварийных сигналов, это может задержать реакцию контроллера.
4. Диагностика: Регулярно проверяйте состояние модуля через ABB System 800xA Engineering Studio — отслеживайте количество ложных срабатываний, состояние изоляции и наличие неисправных каналов. При появлении аномалий проверьте кабели и сенсоры, затем перекалибруйте модуль.
5. Хранение: Перед установкой храните ABB DSTD108 в антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C — агрессивных химикатов, чтобы предотвратить коррозию контактов и повреждение электроники.

DSTD108
