Сначала уточню по форматированию модели: согласно вашим требованиям к выделению полужирным шрифтом, для ABB DSU14 будет использоваться разметка с
** (до и после номера). Если вы планировали отказаться от **, сообщите — я сразу скорректирую текст. Также вы не предоставили ссылку на продукт, поэтому в материале я использую placeholder [**ABB DSU14**](ссылка_на_продукт) — вы сможете заменить его на реальную ссылку позже.Описание продукта

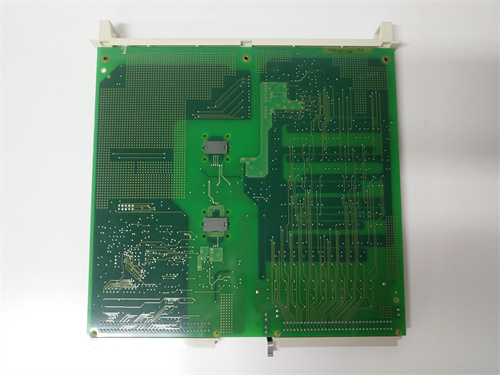

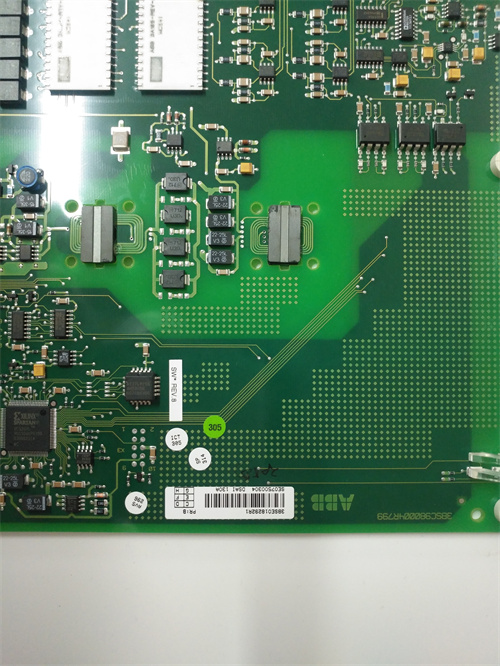

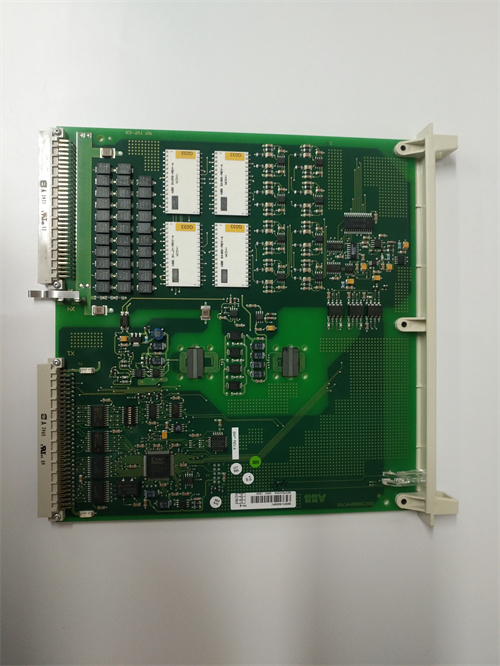

Основным объектом рассмотрения является цифровой сигнальный модуль для систем автоматизации ABB DSU14 — ключевой компонент, разработанный компанией ABB для сбора и обработки дискретных сигналов от промышленных датчиков (переключателей, кнопок, датчиков положения) и передачи этих данных в контроллеры ПЛК ABB (например, серии Symphony Plus, Advant OCS). Продукт ABB DSU14 относится к серии надежных модулей I/O ABB, специализирующихся на работе в критически важных энергетических и промышленных объектах, где требуется максимальная стабильность и отказоустойчивость. Благодаря компактной конструкции, поддержке «горячего замены» и широкому диапазону допустимых условий, ABB DSU14 обеспечивает бесперебойную сборку сигналов даже в условиях вибраций или экстремальных температур, предотвращая потери данных и аварийные остановки. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: ABB DSU14.
Параметры продукта
Параметры ABB DSU14 оптимизированы для надежной сбора дискретных сигналов, основные из них включают:
- Конфигурация входов: 14 независимых дискретных входов — возможность подключения до 14 датчиков одновременно, с индивидуальной настройкой режима фильтрации помех для каждого канала.
- Поддерживаемые типы сигналов:
- Напряжевые сигналы: 24 В ПС (диапазон 19,2–28,8 В ПС) — стандарт для промышленных датчиков;
- Сухих контактов: Поддержка подключения датчиков с открытыми/закрытыми контактами (без внешнего питания) — универсальность для разных типов оборудования.
- Скорость реакции: ≤2 мс (время от появления сигнала до передачи в контроллер) — быстрая обработка критических сигналов (например, аварийной остановки турбины).
- Фильтрация помех: Настраиваемое время фильтрации (0,1–100 мс) — предотвращение ложных срабатываний от импульсных помех (например, от мощных электродвигателей).
- Напряжение питания модуля: 24 В ПС (получается от шкафной системы ПЛК ABB), потребляемый ток ≤80 мА — низкие энергопотребления, не перегружая систему питания.
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны металлургических заводов).
- Класс защиты: IP20 — для монтажа в закрытых шкафах управления, защищенных от пыли и влаги; дополнительная защита контактов от окисления за счет золотистых покрытий.
- Коммуникация с ПЛК: Интерфейс с системами ABB Symphony Plus/Advant OCS — передача данных через внутреннюю шину ПЛК с скоростью до 10 Мбит/с, без задержек.
- Защитные функции: Защита от короткого замыкания на входах (до 30 В ПС в течение 10 с) — предотвращение повреждения модуля при неправильном подключении датчиков.
Преимущества и особенности
ABB DSU14 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Горячая замена (hot-swapping): Возможность замены ABB DSU14 без отключения питания шкафа ПЛК — критично для объектов с непрерывным циклом работы (например, ТЭЦ, нефтеперерабатывающие заводы), где остановка приведет к миллионным потерям.
- Настраиваемая фильтрация помех: Возможность выбора времени фильтрации (0,1–100 мс) позволяет ABB DSU14 адаптироваться к условиям конкретного объекта — например, на заводах с сильными электромагнитными помехами устанавливается длительная фильтрация, а на линиях с быстрыми процессами (автомобильная сборка) — короткая, для сохранения скорости реакции.
- Высокая отказоустойчивость: Использование промышленных компонентов (класс耐受ности вибрации EN 60068-2-6) и защиты от экстремальных температур обеспечивает средний наработный ресурс (MTBF) >150 000 часов — надежность для критически важных систем (например, защиты турбин ТЭЦ).
- Легкая интеграция с ПЛК ABB: Модуль разработан для полной совместимости с контроллерами ABB Symphony Plus и Advant OCS — автоматически распознается контроллером при монтаже, не требуя дополнительной программной конфигурации через специализированное ПО.
- Экономическая эффективность: 14 входов в одном модуле позволяют ABB DSU14 заменить два модуля по 8 входов — сокращая площадь монтажа в шкафу и снижая затраты на оборудование и обслуживание.
Примеры применения в отраслях
ABB DSU14 широко используется в отраслях, где требуется надежный сбор дискретных сигналов в критических процессах:
- Энергетика (ТЭЦ, гидроэлектростанции): В системах контроля турбин и котлов — ABB DSU14 собирает сигналы от кнопок аварийной остановки, датчиков открытия дверей шкафов защиты и индикаторов состояния насосов, передавая данные в контроллер для мониторинга безопасности и предотвращения аварий.
- Нефтегазовая отрасль: На трубопроводах для транспортировки газа — модуль считывает сигналы от датчиков положения клапанов (открыт/закрыт) и датчиков утечек, обеспечивая операторам реальное время контроль состояния трубопровода и быструю реакцию на неполадки.
- Металлургия: В электродных печах для плавки стали — ABB DSU14 собирает сигналы от датчиков положения электродов и защитных щитов, передавая данные в контроллер для регулирования подачи электроэнергии и блокировки печи при открытии щитов.
- Автомобильная промышленность: На высокоскоростных конвейерных линиях — модуль считывает сигналы от датчиков наличия деталей и датчиков положения роботов, синхронизируя работу линии и предотвращая столкновения между компонентами.
Сравнение с конкурентами
Сравним ABB DSU14 с аналогичными цифровыми входными модулями Siemens SM 321 (для ПЛК S7-400) и Schneider Electric Modicon M580 BMXDI1604:
| Параметр | ABB DSU14 | Siemens SM 321 (6ES7321-1BL00-0AA0) | Schneider Electric BMXDI1604 |
|---|---|---|---|
| Количество входов | 14 | 8 | 16 |
| Скорость реакции | ≤2 мс | ≤3 мс | ≤1 ms (но без защиты от экстремальных температур) |
| Горячая замена | Да | Нет | Нет |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | 0 °C до +55 °C |
| Защита от короткого замыкания | Да (30 В ПС, 10 с) | Нет | Да (24 В ПС, 5 с) |
| MTBF (часов) | >150 000 | ~100 000 | ~120 000 |
Преимущество ABB DSU14 — возможность горячей замены, широкий температурный диапазон, надежную защиту от короткого замыкания и высокий MTBF. Для объектов с непрерывным циклом и экстремальными условиями он является предпочтительным выбором, даже несмотря на меньшее количество входов по сравнению с Schneider BMXDI1604.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените количество датчиков и условия эксплуатации: Если вам нужно подключить 10–14 дискретных датчиков и объект работает в экстремальных температурах (-40 °C/+70 °C), ABB DSU14 — идеальный выбор. Для более крупных систем (>14 датчиков) используйте несколько модулей ABB DSU14 или модель с 16 входами ABB DSU16.
- Проверьте тип ПЛК: ABB DSU14 полностью совместим с ПЛК ABB Symphony Plus и Advant OCS. Если вы используете ПЛК других брендов (Siemens, Schneider), лучше выбрать модули, специализированные для этих систем — для избежания проблем с коммуникацией.
- Учтите требования к скорости: Для процессов с требуемой скоростью реакции ≤2 мс (например, аварийные остановки) ABB DSU14 подходит «из коробки». Для менее критических задач можно снизить фильтрацию помех до 0,1 мс для максимальной скорости.
Меры предосторожности
- Монтаж и подключение: Устанавливайте ABB DSU14 только квалифицированным персоналом, следуя руководству по эксплуатации (доступно на ABB DSU14) — не подключайте сигналы выше 30 В ПС к входам, это может привести к перманентному повреждению модуля.
- Проверка полярности: При подключении напряжевых датчиков строго соблюдайте полярность (положительный контакт — к сигналу, отрицательный — к земле) — неправильная полярность может вызвать ложные срабатывания или короткое замыкание.
- Периодическая диагностика: Ежегодно проверяйте состояние входов с помощью тестового сигнала (24 В ПС) — если модуль не распознает сигнал на определенном канале, это свидетельствует о неисправности и требует замены ABB DSU14.
- Охлаждение и защита от пыли: Убедитесь, что шкаф управления имеет достаточное охлаждение (температура <70 °C) и защиту от пыли — перегрев или накопление пыли на контактах снизит надежность работы модуля и сократит его срок службы.
