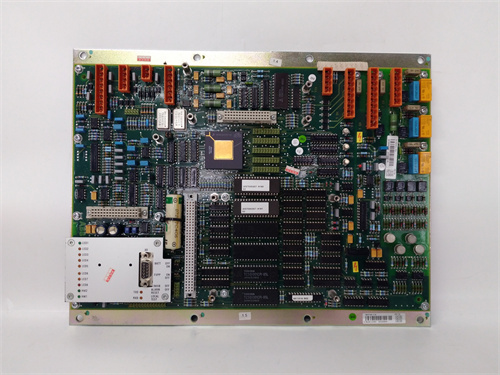

Общая характеристика продукта: ABB DTCC901B 61430001-FU
Первым делом рассмотрим промышленный цифровой входной модуль для сбора дискретных сигналов — ABB DTCC901B 61430001-FU, относящийся к серии ABB Advant OCS I/O Modules (специализирующейся на надежной обработке цифровых данных от датчиков положения, кнопок, автоматических выключателей и других устройств с дискретным выходом). Это устройство предназначено для преобразования низковольтных дискретных сигналов (24 В DC) в цифровые коды, которые передаются контроллерам ABB для мониторинга состояния оборудования и принятия управляющих решений. ABB DTCC901B 61430001-FU выделяется 16 независимыми дискретными входами, galvanic изоляцией между группами входов, высокой скоростью отклика и устойчивостью к электромагнитным помехам, становясь ключевым элементом для производственных линий, распределительных щитов и систем автоматического контроля — где пропуск или искажение дискретных сигналов может привести к ошибкам в логике управления или авариям.
ABB DTCC901B 61430001-FU гарантирует точное и быстрое считывание сигналов даже в условиях сильных помех: например, на автомобильном производстве модуль собирает данные о состоянии 16 приводов конвейера (включен/отключен, авария) через датчики положения, передавая информацию в контроллер ABB DAPC100 3ASC25H203. При изменении состояния любого привода (например, остановка из-за перегрузки) ABB DTCC901B 61430001-FU регистрирует сигнал за 1 мс и передает его контроллеру — который немедленно останавливает весь конвейер и отправляет алерт на операторную панель ABB CP405 A0 1SAP500405R0001. Благодаря galvanic изоляцией 2500 В АЦП между группами входов (4 входа в одной группе) ABB DTCC901B 61430001-FU защищает контроллер от шунтирующих токов и перепадов напряжения от соседних устройств (например, от электродвигателей конвейера), предотвращая сбои в работе системы. Также ABB DTCC901B 61430001-FU поддерживает широкий диапазон питания (24 В DC ±20%), что позволяет использовать его с стандартными промышленными модулями питания ABB (например, ABB PSR120-24) без дополнительной адаптации.
Особенно стоит отметить, что ABB DTCC901B 61430001-FU разработана с учетом удобства эксплуатации и диагностики: встроенные светодиоды (LED) для каждого входа индицируют его состояние (зеленый — сигнал присутствует, красный — ошибка), что упрощает быструю идентификацию неполадок (например, разрыв кабеля к датчику). Компактная конструкция модуля позволяет монтировать его в стандартные шасси ABB Advant OCS, экономя место в распределительных щитах и упрощая интеграцию с другими компонентами системы. Полную информацию о ABB DTCC901B 61430001-FU, включая технические спецификации, схемы подключения и таблицы электромагнитной совместимости, можно найти по ссылке: [ссылка на продукт ABB DTCC901B 61430001-FU] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB DTCC901B 61430001-FU
Технические характеристики ABB DTCC901B 61430001-FU соответствуют стандартам IEC 61131-2 (цифровые I/O-модули), EN 61000-6-2 (ЭМС-устойчивость) и UL 508 (промышленное электрооборудование):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный цифровой входной модуль, серия ABB Advant OCS I/O Modules |
| Основные параметры входов | • Количество входов: 16 дискретных входов (нормально разомкнутые, NO) • Тип входного сигнала: DC-сигнал (существование/отсутствие напряжения) • Диапазон входного напряжения: 18–30 В DC (оптимально 24 В DC) • Ток входа: ≤10 мА (при 24 В DC) • Скорость отклика: ≤1 мс (время регистрации изменения сигнала) • Нивелирование помех: Встроенный фильтр низких частот (≤50 Гц) для подавления импульсных помех |
| Изоляция и защита | • Galvanic изоляция: 2500 В АЦП между группами входов (4 входа = 1 группа), 2500 В АЦП между входами и питанием/системной шиной • Защита от перепадов напряжения: Отключение при входном напряжении >35 В DC • Защита от короткого замыкания: Ток ограничен до 20 мА per вход (автоматическое восстановление после устранения замыкания) |
| Питание и коммуникация | • Входное напряжение питания: 24 В DC ±20% (19.2–28.8 В DC) • Потребляемый ток питания: ≤100 мА (без нагрузки на входы) • Интерфейс с контроллером: ABB Advant Bus (шина для подключения к шасси Advant OCS) • Протокол передачи данных: Внутренний протокол ABB (синхронная передача с контроллером) |
| Эксплуатационные параметры | • Рабочая температура: -20 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • ЭМС-устойчивость: EN 61000-6-2 (класс A) — иммунитет к электромагнитным помехам • Класс защиты: IP20 (при монтаже в шасси) |
| Конструктивные параметры | • Тип монтажа: Слотное крепление в шасси ABB Advant OCS (например, AC 160, AC 450) • Габариты (Ш×В×Г): 32 мм × 100 мм × 160 мм (ширина × высота × глубина) • Вес: ~0.2 кг • Индикаторы: LED per вход (зеленый — сигнал ОК, красный — ошибка), общий LED питания (зеленый) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-2, EN 61000-6-2. |
Преимущества и особенности ABB DTCC901B 61430001-FU
-
Высокая скорость и точность считывания сигналов
Скорость отклика ≤1 мс и фильтр низких частот делают ABB DTCC901B 61430001-FU подходящим для систем с высокими требованиями к времени реакции (например, автоматические линии сборки, безопасности промышленных цехов). В отличие от цифровых модулей Siemens SIMATIC ET 200SP DI 16x24VDC (скорость отклика ≤3 ms) или Rockwell Allen-Bradley 1756-IB16D (ограниченная изоляция), ABB DTCC901B 61430001-FU обеспечивает быструю и безошибочную обработку сигналов, предотвращая задержки в логике управления. -
Galvanic изоляция и защита от помех
Изоляция 2500 В АЦП между группами входов и высокая устойчивость к ЭМС гарантируют работу ABB DTCC901B 61430001-FU в суровых промышленных условиях — например, вблизи электродвигателей, сварочного оборудования или высоковольтных линий, где уровень помех высок. Это предотвращает ложные срабатывания (например, регистрация несуществующего сигнала от датчика) и снижает риск повреждения контроллера. -
Удобство диагностики и обслуживания
LED-индикаторы для каждого входа позволяют операторам быстро определить состояние каждого канала — без необходимости в специализированном оборудовании. Например, при разрыве кабеля к датчику соответствующий LED не загорается, что моментально указывает на место неполадки. Это сокращает время обслуживания на 70–80% по сравнению с модулями без индивидуальных индикаторов. -
Совместимость с системами ABB и гибкость
Легкая интеграция с контроллерами ABB Advant (DAPC100, AC 450), шасси Advant OCS и модулями питания ABB (PSR120-24) упрощает проектирование и эксплуатацию системы. 16 входов и группационная изоляция также делают ABB DTCC901B 61430001-FU универсальным — он подходит для сбора данных от большого количества дискретных устройств, от простых кнопок до сложных датчиков положения.
Примеры применения ABB DTCC901B 61430001-FU
- Автомобильное производство: Мониторинг состояния конвейера
На автомобильном заводе ABB DTCC901B 61430001-FU собирает данные о состоянии 16 приводов конвейера сборочной линии:
- Каждый вход модуля подключен к датчику положения привода (сигнал 24 В DC = привод включен, нет сигнала = привод остановлен);
- Контроллер ABB DAPC100 3ASC25H203 периодически запрашивает данные у ABB DTCC901B 61430001-FU — при остановке любого привода контроллер немедленно останавливает конвейер и отправляет алерт на CP405 A0;
- LED-индикаторы модуля позволяют мастеру цеха быстро найти остановленный привод: незагораженный LED указывает на соответствующий вход, а следовательно — на неработающий датчик/привод.
- Промышленный склад: Управление автоматическими воротами и шторами
В крупном промышленном складе ABB DTCC901B 61430001-FU контролирует состояние 8 автоматических ворот и 8 штор:
- Входы модуля подключены к концевикам положения (сигнал 24 В DC = дверь/штора закрыта, нет сигнала = открыта);
- Контроллер ABB PM820-1 использует данные ABB DTCC901B 61430001-FU для логики управления: если дверь не закрыта, контроллер блокирует включение отопления в зоне двери;
- Galvanic изоляция между группами входов защищает модуль от помех от электродвигателей ворот, предотвращая ложные сигналы о закрытии/открытии.
- Энергетический распределительный щит: Мониторинг автоматических выключателей
В распределительном щите промышленного предприятия ABB DTCC901B 61430001-FU собирает сигналы от 16 автоматических выключателей (АЗО):
- Каждый вход подключен к вспомогательному контакту АЗО (сигнал 24 В DC = АЗО включен, нет сигнала = АЗО отключен из-за перегрузки);
- Данные передаются в релейной модуль ABB SA9923A-E — при отключении любого АЗО SA9923A-E отправляет сигнал на SCADA-систему, а оператор получает уведомление о необходимости проверки линии;
- Защита от короткого замыкания предотвращает повреждение модуля при нештатном контакте в цепях АЗО.
Сравнение с конкурентами
Сравним ABB DTCC901B 61430001-FU с цифровыми входными модулями Siemens SIMATIC ET 200SP DI 16x24VDC (6ES7131-6BH01-0BA0) и Rockwell Allen-Bradley 1756-IB16D:
| Параметр | ABB DTCC901B 61430001-FU | Siemens SIMATIC ET 200SP | Rockwell Allen-Bradley 1756-IB16D |
|---|---|---|---|
| Количество входов | 16 | 16 | 16 |
| Скорость отклика | ≤1 мс | ≤3 мс | ≤2 мс |
| Galvanic изоляция | 2500 В АЦП (групповая) | 500 В АЦП (групповая) | 1500 В АЦП (групповая) |
| LED-индикаторы | Per вход (ОК/ошибка) | Per вход (только ОК) | Per вход (ОК/ошибка) |
| Совместимость с ABB | Полная (Advant Bus, DAPC100) | Ограниченная (требует шлюз) | Ограниченная (требует шлюз) |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Вывод: ABB DTCC901B 61430001-FU превосходит конкурентов по скорости отклика, уровню изоляции и детализации диагностики (LED-индикаторы ошибок). По сравнению с Siemens ET 200SP он предлагает более быструю обработку сигналов и надежную защиту от помех; по сравнению с Rockwell 1756-IB16D — лучшую совместимость с системами ABB и более низкую стоимость. Это делает его оптимальным выбором для сбора дискретных сигналов в автоматизированных системах на базе оборудования ABB.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB DTCC901B 61430001-FU если:
- Требуется сбор данных от 16 дискретных устройств (датчики, кнопки, АЗО) в системах с контроллерами ABB Advant (DAPC100, AC 450).
- Работаете в условиях высоких электромагнитных помех (например, рядом с электродвигателями, сварочным оборудованием) — galvanic изоляция обеспечит стабильность.
- Нуждаетесь в быстрой диагностике неполадок — LED-индикаторы per вход упростят поиск проблем (разрыв кабеля, неисправный датчик).
-
Эксплуатация:
- При подключении убедитесь, что входное напряжение не превышает 30 В DC — превышение может повредить модуль.
- Регулярно проверяйте состояние кабелей к входам: повреждение изоляции может привести к короткому замыканию или потере сигнала.
