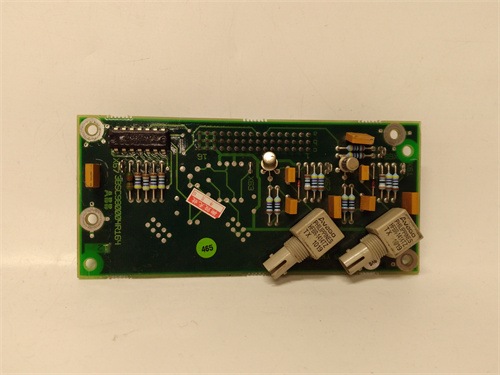

ABB DTDX991A

Описание

Общие сведения о продукте ABB DTDX991A

Технические параметры ABB DTDX991A

• Тип модуля: Цифровой модуль I/O с разделением входов/выходов и двойной изоляцией, предназначенный для монтажа на DIN-рейке в шкафах систем автоматизации.
• Каналы ввода/вывода:
  • Цифровые входы (DI): 16 каналов, тип НО/НР (нормально открытое/нормально закрытое), напряжение питания 24 В DC — для подключения аварийных кнопок, датчиков концевиков, сигналов состояния контакторов.
  • Цифровые выходы (DO): 8 каналов, тип релейных контактов (НО) с двойной коммутацией, номинальное напряжение 24–250 В AC/DC, максимальный ток на канал 5 А — для управления электромагнитными клапанами, приводами блокировки, сигнальными лампами.
• Характеристики обработки сигналов:
  • Время реакции на входной сигнал: ≤0,5 мс — гарантирует мгновенную передачу критических сигналов (например, аварийного останова) в контроллер.
  • Частота сканирования каналов: 2 кГц — позволяет обрабатывать быстрок循环ные процессы (например, позиционирование роботов с частотой обновления 2000 раз в секунду).
  • Фильтрация помех: Двухуровневая фильтрация (диджитальный фильтр 0,01–100 мс + пассивный RC-фильтр) — подавляет высокочастотные и низкочастотные электромагнитные помехи от силовых двигателей и трансформаторов.
• Расширенная диагностика:
  • Мониторинг состояния каждого канала: Отслеживание разрыва цепи, короткого замыкания, перегрузки тока (на выходах) — данные об ошибках передаются в контроллер в режиме реального времени.
  • Логирование событий: Хранение истории ошибок (до 100 последних событий) с отметкой времени и типа неполадки — позволяет операторам анализировать причину сбоев (например, периодический разрыв кабеля к датчику).
• Защита от повреждений:
  • Электрическая изоляция: 3000 В RMS между входами, выходами и землей — защищает модуль от перепадов напряжения и замыканий на землю в полевых цепях.
  • Защита от перегрузки на выходах: Автоматическое отключение канала при токе >6 А (время задержки ≤10 мс) — предотвращает повреждение релейных контактов и внутренних компонентов.
  • ЭМС-защита: По стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует сильные электромагнитные помехи (например, от промышленных инверторов или высоковольтных линий).
• Питание:
  • Входное напряжение: 24 В DC ±10% — совместимое с модулями питания ABB (например, ABB 129740-002, ABB CP-E 24/10).
  • Потребляемая мощность: ≤7 Вт — низкое энергопотребление, не увеличивает нагрузку на систему питания шкафа.
• Температурный диапазон эксплуатации: -30 °C до +75 °C — позволяет использовать ABB DTDX991A в экстремальных условиях (открытые площадки в холодных регионах, тепловые цехи металлургических заводов).
• Степень защиты: IP20 (для монтажа в закрытых шкафах) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
• Интерфейс с контроллером: Шина Profibus DP-V2 или ABB MasterBus 300 — обеспечивает высокоскоростную связь с контроллерами ABB AC 800M/Advant OCS, поддерживая передачу данных со скоростью до 12 Мбит/с.
• Сертификации: Соответствует стандартам IEC 61131-2 (промышленное измерение и управление), EN 60529 (степень защиты), UL 508 (безопасность промышленного оборудования) — допущен к использованию в европейских, американских и российских системах.

Преимущества и особенности ABB DTDX991A

1. Двухуровневая фильтрация помех и высокая изоляция: ABB DTDX991A оснащена уникальной системой защиты — сочетанием цифрового и пассивного фильтров, а также двойной электрической изоляцией 3000 В RMS. Это делает модуль устойчивым к сильным электромагнитным помехам, которые часто возникают на нефтегазовых объектах или металлургических заводах — например, помехи от крупных компрессоров не искажают сигналы от аварийных кнопок, предотвращая ложные срабатывания.
2. Расширенная диагностика в реальном времени: Каждый канал ABB DTDX991A поддерживает мониторинг разрыва цепи, короткого замыкания и перегрузки. При обнаружении неполадки (например, разрыв кабеля к датчику концевика) модуль немедленно отправляет сигнал в контроллер с указанием типа ошибки и номера канала. Это позволяет операторам локализовать проблему за несколько минут, а не часами, сокращая время простоя оборудования.
3. Релейные выходы с высокой нагрузочной способностью: Выходные каналы ABB DTDX991A используют релейные контакты с максимальным током 5 А, что позволяет напрямую управлять мощными исполнителями — например, электромагнитными клапанами на химических реакторах или приводами блокировки на прокатных станках. Не требуется дополнительные реле или усилители, что упрощает монтаж и снижает стоимость системы.
4. Устойчивость к экстремальным температурам: Температурный диапазон -30 °C до +75 °C делает ABB DTDX991A подходящим для использования в холодных регионах (например, нефтегазовые площадки в Сибири) или тепловых цехи (например, котельные ТЭЦ). Модуль продолжает стабильно работать даже при резких перепадах температуры (до 20 °C в час), не теряя точности обработки сигналов.
5. Полная интеграция с системами ABB: ABB DTDX991A автоматически распознается контроллерами ABB AC 800M/Advant OCS и настраивается через стандартное ПО ABB Control Builder M. Все параметры фильтрации, диагностики и защиты можно конфигурировать через графический интерфейс, без необходимости написания сложных скриптов. Данные о состоянии каналов передаются в SCADA ABB System 800xA, позволяя операторам отслеживать работу модуля на общем дашборде.

Примеры применения ABB DTDX991A в отраслях

• Нефтегаз: На нефтеперерабатывающем заводе ABB DTDX991A обрабатывает сигналы от 12 аварийных кнопок (расположенных по всей площадке) и 4 датчиков уровня нефти в хранилищах. Входы модуля подключены к кнопкам и датчикам, а выходы — к электромагнитным клапанам аварийного перекрытия трубопроводов. При нажатии любой аварийной кнопки ABB DTDX991A передает сигнал контроллеру за ≤0,5 мс, и клапаны закрываются, предотвращая распространение утечки. Дополнительно модуль отслеживает состояние кабелей — при разрыве линии к кнопке он отправляет алерт в SCADA, позволяя устранить проблему до аварии.
• Химическая промышленность: На химическом заводе ABB DTDX991A управляет безопасностью реакторного отсека. Входы подключены к датчикам открытия дверей отсека (4 шт.) и датчикам газового утечки (2 шт.), а выходы — к приводам блокировки дверей и сигнальным лампам тревоги. При несанкционированном открытии двери ABB DTDX991A блокирует привод и активирует лампу, а также логирует событие с временем и номером канала. Двухуровневая фильтрация помех защищает сигналы от помех от смесительных двигателей, предотвращая ложные блокировки.
• Металлургия: На горных прокатных станках ABB DTDX991A обрабатывает сигналы от 8 датчиков положения роликов (концевиков) и 4 сигналов состояния контакторов приводов. Входы модуля принимают данные о положении роликов, а выходы — управляют приводами блокировки (при превышении допустимого положения). Высокая частота сканирования (2 кГц) позволяет отслеживать быстрые перемещения роликов, а релейные выходы с током 5 А напрямую управляют мощными приводами, не требуя дополнительных усилителей.
• Энергетика: В гидроэлектростанции ABB DTDX991A контролирует состояние вентиляторов охлаждения турбин (6 шт.). Входы подключены к датчикам вращения вентиляторов (сигнал о работе/отключении), а выходы — к реле включения резервных вентиляторов. При отключении одного вентилятора ABB DTDX991A моментально включает резервный, поддерживая температуру турбины в допустимых пределах. Модуль также отслеживает перегрузку на выходах — при коротком замыкании в цепи реле он отключает канал, защищая себя от повреждения.

Сравнение ABB DTDX991A с конкурентами

Советы по выбору и мерам предосторожности для ABB DTDX991A

Советы по выбору

• Определите тип и нагрузку исполнителей: Выбирайте ABB DTDX991A если вам нужно управлять мощными исполнителями (ток >2 А) — его релейные выходы с током 5 А подходят для электромагнитных клапанов, приводов блокировки и других силовых устройств. Для слабых сигналов (индикаторы, маломощные реле) он также подходит, обеспечивая запас в надежности.
• Оцените условия эксплуатации: Если ваше оборудование работает в условиях экстремальных температур (-30 °C до +75 °C) или сильных электромагнитных помех (нефтегаз, металлургия), ABB DTDX991A — идеальный выбор. Для обычных производственных цехах (температура 0–40 °C) он также подходит, но можно рассматривать более экономичные модели ABB (например, ABB DSDP140B 57160001-ACX) при отсутствии критических требований.
• Проверьте требования к диагностике: Если вам нужно отслеживать состояние кабелей, разрывы или короткие замыкания (например, на удаленных площадках), ABB DTDX991A с расширенной диагностикой — единственный подходящий модуль. Для систем без таких требований можно выбрать модули с базовой диагностикой.

Меры предосторожности

• Монтаж: Монтируйте ABB DTDX991A строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB DTDX991A]):
  • Размещайте на DIN-рейке с достаточным пространством для охлаждения (минимум 15 мм между соседними модулями) — особенно важно в тепловых цехах.
  • Подключите входные и выходные кабели в разных каналах шкафа (избегайте параллельного прокладки с высоковольтными линиями >1 кВ) — снизите электромагнитные помехи.
  • Используйте экранированные кабели для подключения критических сигналов (аварийные кнопки, датчики утечки) и заземлите экран на шкафу управления (по стандарту IEC 60364).
• Конфигурация: При настройке модуля через ABB Control Builder M:
  • Настройте фильтрацию помех под конкретные условия — для объектов с сильными помехами установите цифровой фильтр 10–50 мс, для быстрок循环ных процессов — 0,01–1 мс.
  • Активируйте все режимы диагностики (разрыв, короткое замыкание, перегрузка) и
