Описание
Общее описание продукта

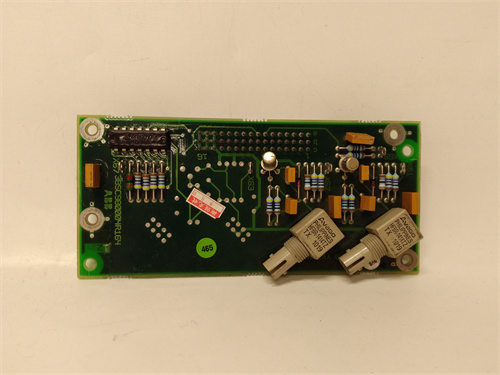

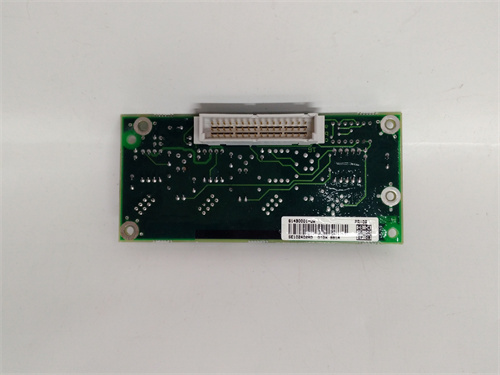

Основным объектом рассмотрения — ABB DTDX991A (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой входной модуль компании ABB (лидер в области автоматизации промышленных процессов), разработанный для интеграции с контроллерами ABB Advant OCS и Symphony Plus DCS — широко используемых в энергетике, нефтегазовой, химической и металлургической отраслях. ABB DTDX991A специализируется на надежном сборе дискретных сигналов от аварийных кнопок, сенсоров безопасности, концевых выключателей и других устройств, передавая данные в контроллер с минимальной задержкой и абсолютной точностью. Благодаря модульности, высокой устойчивости к внешним помехам и сертификации по международным стандартам, ABB DTDX991A стал ключевым компонентом в проектах, где безопасность и непрерывность производства напрямую зависят от качества сигнальной передачи. Особенно ценной является его совместимость с устаревшими и современными конфигурациями ABB DCS, а также возможность работы в суровых промышленных условиях, что делает модуль идеальным для модернизации существующих систем и создания новых автоматизированных решений.
Технические параметры продукта
- Тип устройства: Цифровой входной модуль для контроллеров ABB Advant OCS/Symphony Plus DCS
- Количество каналов: 16 независимых дискретных входов (нормально разомкнутое контактирование — NO, настраиваемое на нормально замкнутое — NC через ПО)
- Электрические характеристики входов:
- Тип сигнала: 24 В DC (активное состояние при наличии тока 4–10 мА)
- Время ответа: ≤ 1 мс (для регистрации быстрых сигналов аварий)
- Иммунитет к помехам: ≥ 25 В (напряжение помех, не вызывающее ложного срабатывания)
- Изоляция между каналами: Галваническая изоляция 500 В AC
- Электрические характеристики модуля:
- Питание: 5 В DC (получается от шейна контроллера ABB), потребляемая мощность ≤ 4 Вт
- Общая изоляция: Галваническая изоляция 2500 В AC между модулем и шиной контроллера
- Класс безопасности: Согласно IEC 61010-1 (электробезопасность), IEEE 384 (стандарт для оборудования атомных электростанций)
- Операционные условия:
- Рабочая температура: от -10 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 15 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 160 мм × 130 мм × 50 мм (стандартный размер для модулей ABB DCS)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах контроллеров)
- Монтаж: Разъемное крепление к шейну контроллера ABB Advant OCS/Symphony Plus
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, онлайн-диагностика через ПО ABB Control Builder, логирование ошибок (последние 50 записей), защита от статического разряда (ESD ±8 кВ), сертификации CE, UL и ISO 9001
Преимущества и особенности
- Высокая точность и быстрый отклик: ABB DTDX991A обеспечивает время ответа ≤ 1 мс, что позволяет регистрировать быстрые сигналы аварий — например, на газовой турбине он мгновенно передает сигнал от аварийной кнопки оператора в контроллер, активируя остановку оборудования за 0,5 мс и предотвращая катастрофические последствия. Точность сигнальной передачи排除 ложные срабатывания даже при сильных электромагнитных помехах.
- Глубокая интеграция с ABB DCS: ABB DTDX991A автоматически распознается контроллерами ABB Advant OCS и Symphony Plus, и его конфигурация осуществляется через стандартное ПО ABB Control Builder. Не требуется дополнительная настройка протоколов — параметры каждого канала (тип контактов, логика обработки) настраиваются в едином интерфейсе, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Устойчивость в суровых промышленных условиях: Галваническая изоляция 2500 В AC и устойчивость к вибрациям 15 g делают ABB DTDX991A подходящим для эксплуатации в котельных ТЭЦ (высокие температуры) и на нефтегазовых платформах (вибрации, влажность). Защита от статического разряда предотвращает повреждение модуля при контакте с электростатически заряженными объектами.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние (активный сигнал/ошибка/отсутствие сигнала) без подключения ПО. Онлайн-диагностика через Control Builder предоставляет детальную информацию о причинах неисправностей (например, обрыв кабеля к сенсору, короткое замыкание), сокращая время поиска проблем до нескольких минут.
- Совместимость с устаревшими системами: ABB DTDX991A полностью совместим с устаревшими контроллерами ABB Advant OCS и современными Symphony Plus, что делает его идеальным для модернизации старых установок (например, химических заводов с 20-летней историей работы) без полной замены дорогостоящего DCS.
Случаи применения в отраслях
- Энергетика (паровые турбины ТЭЦ): ABB DTDX991A подключен к контроллеру ABB Symphony Plus, собирая сигналы от 16 концевых выключателей и датчиков положения клапанов турбины. Модуль передаёт данные о состоянии механизмов в контроллер, который регулирует параметры работы и активирует аварийную остановку при нештатном положении клапанов.
- Нефтегазовая промышленность (компрессорные станции): Модуль обрабатывает сигналы от датчиков наличия газа и аварийных кнопок, интегрируясь с контроллером ABB Advant OCS. ABB DTDX991A работает в условиях высокой влажности (90%) и вибраций, передавая сигналы в режиме реального времени и предотвращая утечку газа при сбоях.
- Металлургия (плавильные печи): ABB DTDX991A собирает сигналы от датчиков температуры и аварийных кнопок на плавильной печи, подключен к контроллеру Symphony Plus. Модуль выдерживает температуру окружающей среды +55 °C и вибрации от печи, обеспечивая стабильную передачу сигналов и безопасность процесса плавки металла.
- Химическая промышленность (реакторные установки): Модуль обрабатывает сигналы от датчиков уровня токсичных реагентов и аварийных клапанов, интегрируясь с контроллером ABB Advant OCS. ABB DTDX991A гарантирует передачу сигналов в режиме реального времени, позволяя контроллеру регулировать подачу реагентов и предотвращать опасные реакции.
Сравнение с конкурентами
В таблице ниже представлено сравнение ABB DTDX991A с аналогичными цифровыми входными модулями для DCS:
| Параметр | ABB DTDX991A | Siemens S7-400 SM 321 (6ES7321-7BH01-0AB0) | Emerson DeltaV DI Module (12818900) |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Время ответа | ≤ 1 мс | ≤ 2 мс | ≤ 1 мс |
| Изоляция между каналами | 500 В AC | 500 В AC | 1000 В AC |
| Совместимость с DCS | ABB Advant OCS/Symphony Plus | Siemens PCS 7 | Emerson DeltaV |
| Цена (примерная) | Высокая | Средняя–Высокая | Высокая |
Ключевые различия: ABB DTDX991A выделяется более быстрым временем ответа (≤ 1 мс) по сравнению с аналогом Siemens и глубокой интеграцией с контроллерами ABB. Emerson DeltaV DI Module имеет лучшую изоляцию, но ограниченную совместимость с не-Emerson системами. Для проектов с оборудованием ABB DCS и требованиями к быстрой реакции на сигналы аварий ABB DTDX991A является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с контроллером: ABB DTDX991A полностью совместим с контроллерами ABB Advant OCS и Symphony Plus. Для других DCS (Siemens PCS 7, Emerson DeltaV) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените количество подключаемых устройств: 16 каналов достаточно для управления средними установками (например, одна газовая турбина или группа реакторов) с не более чем 16 сенсорами/аварийными кнопками. Для крупных проектов (> 16 устройств) подключите несколько ABB DTDX991A через шину контроллера.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или вибрациями > 10 g стабильность ABB DTDX991A (-10 °C до +60 °C, 15 g) гарантирует надежность. Для экстремальных условий (температура > 60 °C) рекомендуется дополнительная вентиляция шкафа контроллера.
- Определите требуемое время ответа: Для критических процессов (аварийные остановки, защита турбин) время ответа ≤ 1 мс ABB DTDX991A является неотъемлемым требованием. Для менее важных задач (мониторинг конвейеров) можно рассмотреть модули с временем ответа 2–5 мс для снижения стоимости.
Меры предосторожности
- Соблюдайте правила подключения сенсоров: Перед подключением проверьте тип канала (NO/NC) и полярность сигнала — неправильное подключение приведет к искажению сигнала или повреждению входных цепей ABB DTDX991A. Используйте экранированные кабели для подключения на расстояниях более 10 метров.
- Отключите контроллер при монтаже: Перед подключением модуля к шине ABB или заменой кабелей отключите источник питания контроллера — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно выполняйте диагностику: Каждый месяц проверяйте LED-индикаторы и выполняйте онлайн-диагностику через ABB Control Builder — это компенсирует возможные девиации и сохраняет стабильность работы. Пропуск диагностики может привести к неисправностям в критический момент.
- Не превышайте номинальные параметры: Не подключайте устройства с током > 10 мА к входам модуля — это приведет к перегрузке каналов и повреждению ABB DTDX991A. Для устройств с большим током используйте промежуточные реле.
- Контролируйте состояние кабелей: Регулярно проверяйте кабели на наличие повреждений, коррозии или обрывов — особенно в условиях высокой влажности. Замените поврежденные кабели своевременно, чтобы избежать потери сигнала.
DTDX991A
