Описание
Общая информация о продукте ABB DYSF118B 61430001-XG

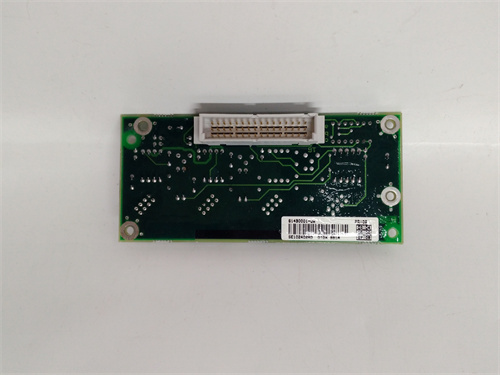

ABB DYSF118B 61430001-XG — это промышленный цифровой выходной модуль (digital output module) из линейки ABB Advant Controller, предназначенный для преобразования цифровых сигналов контроллеров в физические команды для исполнительных устройств (клапаны, контакторы, сигнальные лампы). Он сочетает в себе высокую нагрузочную способность, надежную защиту от перегрузок и совместимость с основными контроллерами ABB, что делает ABB DYSF118B 61430001-XG незаменимым в системах, где требуется точное управление исполнительными механизмами: энергетические объекты (управление клапанами пара в котлах), химические заводы (регулирование подачи реагентов), пищевая промышленность (управление конвейерами) и металлургические цеха (контроль штамповочных прессов).
Основная функция ABB DYSF118B 61430001-XG — принимать цифровые команды («включено»/«выключено») от контроллеров (например, ABB Advant OC 501 или DCS ABB Symphony Plus) и передавать их на исполнительные устройства через выходные каналы. Модуль имеет 16 независимых цифровых выходов, каждый с защитой от короткого замыкания и перегрева, что позволяет параллельно управлять несколькими механизмами без взаимного влияния. Например, в теплоэлектростанции ABB DYSF118B 61430001-XG получает команды от контроллера DCS для управления 8 клапанами подачи воды в котел и 4 сигнальными лампами (индикаторы «работа»/«авария»). При получении команды «открыть клапан №3» модуль активирует соответствующий выход, подавая напряжение на исполнительный механизм клапана, и отправляет сигнал обратной связи в DCS о статусе выполнения команды. Благодаря встроенной защите ABB DYSF118B 61430001-XG автоматически отключает выход при коротком замыкании (например, повреждении кабеля к клапану), предотвращая повреждение модуля и контроллера.
ABB DYSF118B 61430001-XG имеет компактный дизайн (ширина 40 мм) и класс защиты корпуса IP20 (для монтажа в шасси контроллеров ABB Advant), а также устойчивость к электромагнитным помехам по стандарту EN 61000-6-2. При интеграции с ABB DYSF118B 61430001-XG, контроллером и исполнительными устройствами формируется цепь цифрового управления: контроллер → цифровой модуль → исполнительные механизмы, где каждый компонент обеспечивает надежность и быструю реакцию. Полная информация о ABB DYSF118B 61430001-XG доступна на официальном ресурсе: [ссылка на ABB DYSF118B 61430001-XG](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DYSF118B 61430001-XG
Промышленный цифровой выходной модуль ABB DYSF118B 61430001-XG характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой выходной модуль для управления исполнительными устройствами, линейки ABB Advant Controller, артикул 61430001-XG.
Параметры выходных каналов
- Количество каналов: 16 независимых цифровых выходов (индивидуально настраиваемые);
- Тип выхода: Тиристорный (SCR) или релейный (в зависимости от модификации) — поддерживает как переменное, так и постоянное напряжение;
- Поддерживаемое напряжение:
- Переменное (AC): 110–230 В AC (частота 50/60 Гц);
- Постоянное (DC): 24–48 В DC;
- Максимальный выходной ток на канал: 2 А (континуальный режим) / 5 А (кратковременный, до 10 секунд);
- Защита каналов:
- От короткого замыкания (автоматическое отключение выхода при токе >5 А);
- От перегрева (термический фуз на каждом канале);
- От электромагнитных помех (фильтры низких частот);
- Время реакции: ≤1 мс (включение/отключение выхода).
Параметры электрические и надежности
- Питание: Из шиной контроллера ABB Advant (5 В DC, потребление ≤150 мА);
- Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь 2 kV, емкостная связь 15 kV);
- Изоляция: 500 В AC (между выходными каналами, между каналами и корпусом, на 1 минуту);
- Средне время между отказами (MTBF): >2 000 000 часов (по стандарту MIL-HDBK-217F, при температуре 40 °C);
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации).
Параметры конструкции и конфигурации
- Монтаж: В шасси контроллеров ABB Advant (совместимо с Advant OC 500/OC 501/OC 502);
- Габариты: 40 мм × 160 мм × 80 мм (ширина × высота × глубина);
- Вес: ≈0,28 кг;
- Индикаторы: Светодиодные (для каждого канала: «активен»/«ошибка», общая индикация питания);
- Конфигурация: Через ПО ABB Control Builder (совместимо с Windows 7/10, поддержка настройки типа выхода, режима защиты, сигнала обратной связи);
- Сертификации: IEC 61131-2 (стандарт для промышленных контроллеров), CE, UL, CSA.
Преимущества и особенности ABB DYSF118B 61430001-XG
ABB DYSF118B 61430001-XG выделяется среди цифровых выходных модулей благодаря следующим уникальным преимуществам:
- Высокая нагрузочная способность и универсальность: Поддержка напряжения 24–230 В (AC/DC) и максимального тока 2 А на канал позволяет ABB DYSF118B 61430001-XG управлять различными исполнительными устройствами — от низковольтных сигнальных ламп (24 В DC) до мощных контакторов (230 В AC, 1,5 кВт). В отличие от модулей с ограниченным диапазоном напряжения (только 24 В DC), он не требует дополнительных адаптеров, упрощая интеграцию в системы с разнородным оборудованием.
- Многоуровневая защита и отказоустойчивость: Каждый канал ABB DYSF118B 61430001-XG оснащен защитой от короткого замыкания, перегрева и электромагнитных помех — это предотвращает повреждение модуля при нештатных ситуациях (например, повреждение кабеля к клапану, попадание влаги в разъем). Индивидуальная изоляция каналов 500 В AC также исключает взаимное влияние между выходами: сбой одного канала не приводит к отказу всего модуля, что критично для систем с высокими требованиями к надежности (например, химические реакторы).
- Быстрая время реакции и точная обратная связь: Время реакции ≤1 мс гарантирует мгновенное выполнение команд контроллера — важно для процессов, где требуется быстрая регулировка (например, остановка штамповочного пресса при опасной ситуации). Модуль также передает сигнал обратной связи о статусе каждого выхода («включен»/«выключен»/«ошибка») в контроллер, позволяя операторам отслеживать состояние исполнительных устройств в реальном времени и быстро выявлять неисправности.
- Гибкая конфигурация и совместимость: ПО ABB Control Builder позволяет настраивать каждый канал ABB DYSF118B 61430001-XG под тип исполнительного устройства (релейный/тиристорный выход, режим «он/оф» или «пульсация»). Модуль полностью совместим с контроллерами ABB Advant и DCS ABB Symphony Plus, а также с коммуникационными модулями ABB TU842 3BSE020850R1 — это обеспечивает плавную интеграцию в существующие системы ABB без дополнительных настроек.
- Компактность и удобство обслуживания: Маленьшие габариты (ширина 40 мм) позволяют монтировать ABB DYSF118B 61430001-XG в плотно заполненных шасси контроллеров, экономя пространство. Светодиодные индикаторы для каждого канала сразу показывают проблемные участки (например, красный свет — ошибка на канале 5), а замена модуля не требует переустановки всей системы — достаточно отключить его от шасси и подключить новый, сохранив конфигурацию через ПО.
Примеры применения ABB DYSF118B 61430001-XG
ABB DYSF118B 61430001-XG широко используется для управления исполнительными устройствами в различных отраслях:
- Энергетика (теплоэлектростанция): В ТЭС с мощностью 100 МВт ABB DYSF118B 61430001-XG управляет 10 клапанами системы подачи топлива и 4 вентиляторами котла. Контроллер DCS ABB Symphony Plus отправляет команды на модуль: например, при снижении температуры пара в котле — «открыть клапан №2 (подача мазута)» и «увеличить скорость вентилятора №1». ABB DYSF118B 61430001-XG активирует соответствующие выходы, подавая 230 В AC на контакторы клапана и вентилятора, и передает сигнал обратной связи в DCS о статусе выполнения. При коротком замыкании кабеля к вентилятору модуль отключает выход и отправляет сигнал об ошибке, предотвращая перегрузку контроллера.
- Химическая промышленность (реактор для синтеза лекарств): В фармацевтическом заводе ABB DYSF118B 61430001-XG регулирует подачу реагентов в реактор через 6 клапанов (24 В DC, исполнительные механизмы с током 0,8 А). Контроллер ABB Advant OC 501 отправляет последовательные команды: «открыть клапан А (подача реагента 1) на 10 секунд» → «закрыть клапан А» → «открыть клапан В (подача реагента 2)». ABB DYSF118B 61430001-XG выполняет эти команды с точностью ±1 мс, а сигналы обратной связи позволяют контроллеру проверять, что каждый клапан работает согласно программе. Это гарантирует точное соблюдение рецептуры и качество лекарственного продукта.
- Пищевая промышленность (линия упаковки соков): В соковом заводе ABB DYSF118B 61430001-XG управляет 8 конвейерами (230 В AC, контакторы с током 1,2 А) и 4 сигнальными лампами (индикаторы «заполнение бутылок»/«конец продукции»). При достижении заполненной бутылки на конвейере №3 датчик отправляет сигнал в контроллер, который через ABB DYSF118B 61430001-XG останавливает конвейер и включает сигнальную лампу «готово». После снятия бутылки контроллер отправляет команду на включение конвейера — модуль выполняет команду за 0,5 мс, поддерживая производительность линии (200 бутылок в минуту).
Сравнение с конкурентами
В сравнении с аналогичными цифровыми выходными модулями других брендов ABB DYSF118B 61430001-XG имеет явные преимущества:
| Параметр сравнения | ABB DYSF118B 61430001-XG | Siemens SM 322 (6ES7322-1BH01-0AA0) | Rockwell 1794-OB8 (8-канальный цифровой модуль) |
|---|---|---|---|
| Количество каналов | 16 | 8 | 8 |
| Поддерживаемое напряжение | 24–48 В DC / 110–230 В AC | 24 В DC | 24 В DC |
| Максимальный ток на канал | 2 А (конт.) / 5 А (кратковр.) | 2 А (конт.) / 3 А (кратковр.) | 2 А (конт.) / 4 А (кратковр.) |
| Изоляция каналов | 500 В AC (индивидуальная) | 250 В AC (групповая) | 500 В AC (индивидуальная) |
| Время реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| MTBF | >2 000 000 часов | >1 500 000 часов | >1 800 000 часов |
| Совместимость с ABB системами | Полная (Advant OCS, Symphony Plus) | Ограниченная (требует шлюза) | Ограниченная (требует шлюза) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с разнородными исполнительными устройствами: Если автоматизированная система использует как низковольтные (24 В DC) так и высоковольтные (230 В AC) механизмы — ABB DYSF118B 61430001-XG с универсальными выходами устраняет необходимость в нескольких модулях, экономя место в шасси и снижая стоимость.
- Процессы с высокими требованиями к надежности: Для химических реакторов, турбин электростанций или штамповочных прессов — индивидуальная изоляция каналов и защита от короткого замыкания ABB DYSF118B 61430001-XG гарантируют, что сбой одного устройства не приводит к отказу всей системы, в то время как модули с групповой изоляцией рискуют полным отключением.
- Совместимость с ABB Advant/Symphony Plus: Для модернизации существующих систем ABB — ABB DYSF118B 61430001-XG полностью интегрируется с контроллерами и DCS ABB, не требуя дополнительных драйверов или адаптеров. Это упрощает установку и настройку, а также гарантирует совместимость с будущими обновления
