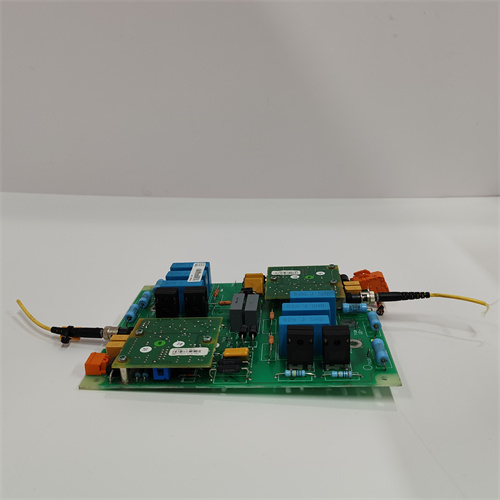

ABB DYTP123A 61430001-TW — изображение 2

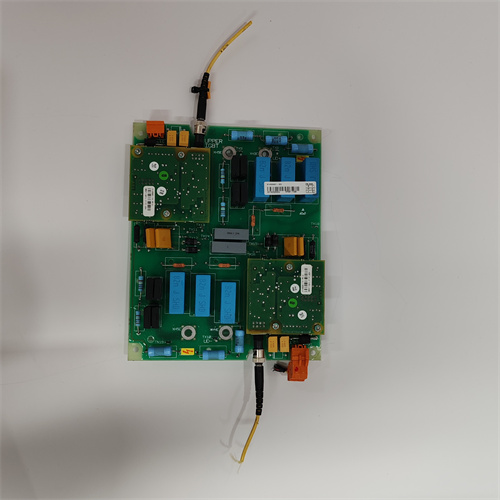

ABB DYTP123A 61430001-TW

Технические параметры ABB DYTP123A 61430001-TW

Технические характеристики ABB DYTP123A 61430001-TW соответствуют стандартам IEC 61131-2 (модули I/O автоматизации), EN 61000-6-2 (ЭМС-устойчивость) и UL 508 (промышленное электрооборудование):

Параметр	Значение/Характеристика
Тип устройства	Аналоговый входной модуль с избыточностью, серия ABB Advant OCS
Канальные параметры	• Количество избыточных входов: 4 (8 физических каналов) • Типы сигналов: 4–20 мА DC (токовой), 0–10 В DC (напряжённый) • Диапазон измерения: 0–20 мА, 0–10 В • Точность: ±0.1% от полного диапазона (при 25 °C) • Разрешение: 16 бит • Время обновления: ≤100 мс per канал
Избыточность	• Тип избыточности: Двойная (1:1 — каждый сигнал на два канала) • Логика выбора: Автоматический выбор достоверного значения (разница ≤0.05 мА/0.02 В) • Сигнализация ошибки: Передача кода ошибки в контроллер при расхождении каналов >5%
Защитные функции	• Защита от перепадов напряжения: До 30 В DC (на входах) • Защита от короткого замыкания: Ток ограничен ≤25 мА • Изоляция: 500 В AC (меж каналами, канал-земля, канал-питание)
Коммуникация	• Интерфейс с контроллером: Шассинная шину ABB Advant OCS (оптическая) • Протокол: ABB proprietary (для синхронизации с Advant Master) • Диагностика: Передача данных об ошибках (обрыв, короткое замыкание, расхождение каналов)
Эксплуатационные параметры	• Рабочая температура: -25 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Класс защиты: IP20 (при установке в шасси)
Питание	• Напряжение питания: 24 В DC ±15% • Потребляемый ток: ≤0.3 А (номинальный) • Максимальная мощность: ≤7.2 Вт
Конструктивные параметры	• Тип монтажа: В шасси ABB Advant OCS / на DIN-рейл EN 50022 (35 мм) • Габариты (Ш×В×Г): 40 мм × 110 мм × 130 мм • Вес: ~0.3 кг • Индикаторы: LED per канал (активность/ошибка), LED питания/общей ошибки
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-2.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB DYTP123A 61430001-TW

Первым делом рассмотрим промышленный аналоговый входной модуль с избыточностью для точного сбора аналоговых сигналов — ABB DYTP123A 61430001-TW, относящийся к серии ABB Advant OCS (специализирующейся на компонентах автоматизации для критических процессов, где требуется высокая точность и отказоустойчивость). Это устройство предназначено для приёма аналоговых сигналов от датчиков температуры, давления, уровня и расхода, обеспечивая двойную избыточность каналов для предотвращения потери данных в случае сбоя одного канала. ABB DYTP123A 61430001-TW выделяется 4 избыточных аналоговых входа (8 физических каналов), поддержкой сигналов 4–20 мА/0–10 В DC, высокой точностью измерения (±0.1% от диапазона) и интеграцией с системами ABB Advant, становясь ключевым элементом для отраслей с требованием непрерывного контроля — например, нефтегаз (добыча и транспортировка нефти), энергетика (управление ТЭЦ и гидростанциями), химическая промышленность (регуляция реакторов), пищевая промышленность (контроль температуры варок).

ABB DYTP123A 61430001-TW гарантирует стабильный и точный сбор данных даже при отказе отдельных компонентов: например, на нефтегазовой площадке модуль подключен к 4 датчикам давления трубопровода (каждой избыточной парами каналов). Каждый датчик передаёт сигнал 4–20 мА (где 4 мА — давление 0 МПа, 20 мА — 10 МПа) на два канала ABB DYTP123A 61430001-TW — модуль сравнивает значения двух каналов и автоматически выбирает достоверный (разница между каналами не превышает 0.05 мА). При отказе одного канала (например, обрыв кабеля) ABB DYTP123A 61430001-TW продолжает собирать данные через резервный канал, не прерывая работу системы, и отправляет сигнал об ошибке в контроллер ABB Advant Master. Это критично для трубопроводов, где потеря данных о давлении может привести к разрыву и утечке нефти. ABB DYTP123A 61430001-TW также поддерживает калибровку в реальном времени через программное обеспечение ABB Control Builder, что позволяет корректировать погрешности измерения без остановки процесса — например, при изменении температуры окружающей среды (от -20 °C до +40 °C) модуль автоматически компенсирует погрешность, поддерживая точность ±0.1%.

Особенно стоит отметить, что ABB DYTP123A 61430001-TW имеет высокую устойчивость к электромагнитным помехам (соответствие EN 61000-6-2) и защиту от перепадов напряжения (до 30 В DC), что гарантирует работу в агрессивных промышленных средах (например, рядом с силовыми кабелями или трансформаторами). Компактная конструкция (ширина 40 мм) позволяет монтировать модуль в шасси ABB Advant рядом с другими компонентами серии, оптимизируя пространство в распределительных щитах. Полную информацию о ABB DYTP123A 61430001-TW, включая руководства по калибровке, схемы подключения и сертификаты, можно найти по ссылке: [ссылка на продукт ABB DYTP123A 61430001-TW] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB DYTP123A 61430001-TW

Параметр	Значение/Характеристика
Тип устройства	Аналоговый входной модуль с избыточностью, серия ABB Advant OCS
Канальные параметры	• Количество избыточных входов: 4 (8 физических каналов) • Типы сигналов: 4–20 мА DC (токовой), 0–10 В DC (напряжённый) • Диапазон измерения: 0–20 мА, 0–10 В • Точность: ±0.1% от полного диапазона (при 25 °C) • Разрешение: 16 бит • Время обновления: ≤100 мс per канал
Избыточность	• Тип избыточности: Двойная (1:1 — каждый сигнал на два канала) • Логика выбора: Автоматический выбор достоверного значения (разница ≤0.05 мА/0.02 В) • Сигнализация ошибки: Передача кода ошибки в контроллер при расхождении каналов >5%
Защитные функции	• Защита от перепадов напряжения: До 30 В DC (на входах) • Защита от короткого замыкания: Ток ограничен ≤25 мА • Изоляция: 500 В AC (меж каналами, канал-земля, канал-питание)
Коммуникация	• Интерфейс с контроллером: Шассинная шину ABB Advant OCS (оптическая) • Протокол: ABB proprietary (для синхронизации с Advant Master) • Диагностика: Передача данных об ошибках (обрыв, короткое замыкание, расхождение каналов)
Эксплуатационные параметры	• Рабочая температура: -25 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Класс защиты: IP20 (при установке в шасси)
Питание	• Напряжение питания: 24 В DC ±15% • Потребляемый ток: ≤0.3 А (номинальный) • Максимальная мощность: ≤7.2 Вт
Конструктивные параметры	• Тип монтажа: В шасси ABB Advant OCS / на DIN-рейл EN 50022 (35 мм) • Габариты (Ш×В×Г): 40 мм × 110 мм × 130 мм • Вес: ~0.3 кг • Индикаторы: LED per канал (активность/ошибка), LED питания/общей ошибки
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-2.

Преимущества и особенности ABB DYTP123A 61430001-TW

Высокая точность и избыточность для критических процессов

Точность ±0.1% и двойная избыточность каналов делают ABB DYTP123A 61430001-TW идеальным для систем, где ошибка измерения может привести к авариям (нефтегаз, энергетика). В отличие от аналоговых модулей Siemens SM 331 (точность ±0.5%) или Rockwell Allen-Bradley 1756-IF8 (без избыточной конфигурации), ABB DYTP123A 61430001-TW гарантирует как высокую точность, так и непрерывную работу при отказе компонентов.
Автоматическая диагностика и калибровка в реальном времени

Автоматическое выявление ошибок (расхождение каналов, обрыв) и калибровка без остановки процесса упрощают обслуживание — инженеры не нужно останавливать трубопровод или ТЭЦ для корректировки модуля. Это снижает время простоя производства и повышает общую эффективность.
Устойчивость к суровым условиям и электромагнитным помехам

Широкий диапазон рабочих температур (-25 °C – +60 °C) и защита от ЭМС позволяют использовать ABB DYTP123A 61430001-TW в полевых условиях (нефтегазовые площадки в северных регионах) или агрессивных средах (химические заводы), где другие модули быстро выходят из строя.
Интеграция с системами ABB Advant

Полная совместимость с контроллерами ABB Advant Master и шассиновой шиной Advant OCS упрощает внедрение — ABB DYTP123A 61430001-TW сразу готов к работе после подключения, без необходимости установки дополнительных драйверов или адаптеров.

Примеры применения ABB DYTP123A 61430001-TW

Энергетика: Контроль параметров турбины ТЭЦ

На теплоэлектростанции ABB DYTP123A 61430001-TW собирает данные о параметрах газовой турбины ABB SGT-800:

Модуль подключен к 4 датчикам: температура пара (0–10 В DC, 0–600 °C), давление пара (4–20 мА, 0–15 МПа), скорость ротора (4–20 мА, 0–12 000 об/мин), уровень масла (0–10 В DC, 0–100%);
Каждый сигнал передаётся на два канала ABB DYTP123A 61430001-TW — модуль сравнивает значения и передает достоверные данные контроллеру Advant Master; при отказе канала температуры модуль продолжает передавать данные через резервный канал, не прерывая регулировку турбины;
При превышении температуры пара до 610 °C контроллер по данным ABB DYTP123A 61430001-TW снижает подачу газа, предотвращая перегрев турбины.

Химическая промышленность: Регуляция реактора

В химическом заводе ABB DYTP123A 61430001-TW управляет параметрами реактора для производства лекарств:

Модуль собирает данные от датчика температуры (4–20 мА, 0–200 °C) и датчика давления (4–20 мА, 0–8 МПа), каждый с избыточными каналами;
При расхождении каналов температуры >0.1 мА ABB DYTP123A 61430001-TW отправляет сигнал об ошибке контроллеру, который активирует алерт — инженеры проверяют датчик и устраняют неисправность;
Точность ±0.1% гарантирует, что температура реактора поддерживается в диапазоне 150±0.1 °C — критично для качества лекарств, где отклонение температуры на 0.5 °C портит партию.

Пищевая промышленность: Контроль температуры варок

В пищевом заводе ABB DYTP123A 61430001-TW контролирует температуру 4 варок для варки джема:

Модуль подключен к датчикам температуры варок (0–10 В DC, 0–120 °C), каждый с двумя каналами;
При достижении температуры 105 °C (оптимальной для загустения джема) ABB DYTP123A 61430001-TW передает сигнал контроллеру, который отключает нагрев;
Избыточность каналов гарантирует, что даже при отказе одного датчика нагрев будет отключен вовремя, предотвращая перегрев и горание джема.

Сравнение с конкурентами

Сравним ABB DYTP123A 61430001-TW с аналоговыми входными модулями Siemens SM 331 (6ES7331-7KF02-0AB0) и Rockwell Allen-Bradley 1756-IF8:

Параметр	ABB DYTP123A 61430001-TW	Siemens SM 331	Rockwell Allen-Bradley 1756-IF8
Количество каналов	4 избыточных (8 физических)	8 одноканальных	8 одноканальных
Точность	±0.1% от диапазона	±0.5% от диапазона	±0.2% от диапазона
Избыточность	Двойная (1:1)	Нет	Нет
Время обновления	≤100 мс per канал	≤200 мс per канал	≤150 мс per канал
Изоляция	500 В AC	250 В AC	500 В AC
Стоимость (примерная)	Высокая	Средняя	Высокая

Вывод: ABB DYTP123A 61430001-TW превосходит конкурентов по точности, избыточности и скорости обновления данных, что делает его не заменяемым для критических процессов (нефтегаз, энергетика), где требуется максимальная надежность. По сравнению с Siemens SM 331 он обеспечивает двойную защиту от потерь данных; по сравнению с Rockwell 1756-IF8 — более высокую точность измерения.
