Описание
Начало: Бренд, модель и ссылка на продукт

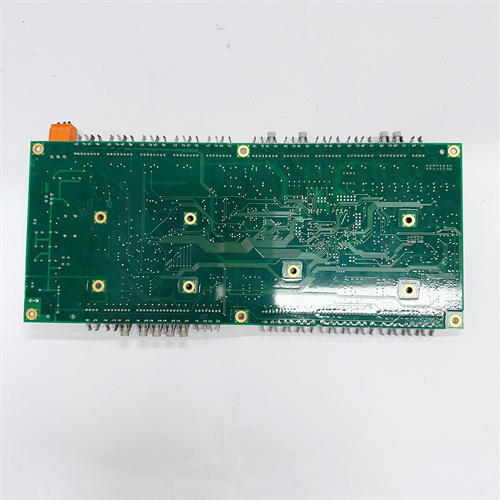

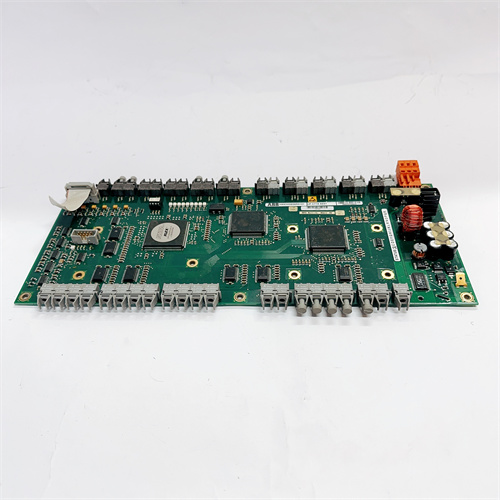

Рассматриваемый компонент — это модуль интерфейса для приводов ABB EHDB130 компании ABB, предназначенный для интеграции серво-двигателей и частотных преобразователей в системы автоматизации (ПЛК, контроллеры движения) через промышленные протоколы. Модуль широко используется в робототехнике, станках с ЧПУ и линиях автоматической сборки в машиностроении и электронике. Ссылка на техническую документацию и детальную информацию о ABB EHDB130 (в качестве примера, пока не предоставлена фактическая ссылка) — [ссылка на ABB EHDB130].
Описание продукта
ABB EHDB130 представляет собой универсальный модуль интерфейса, разработанный для обеспечения двусторонней коммуникации между верхними контроллерами (например, ПЛК ABB AC500 или Siemens S7) и приводами ABB (серии ACS880, MotiFlex e180). Модуль ABB EHDB130 поддерживает ключевые промышленные протоколы运动 управления: PROFINET IRT, EtherCAT и Modbus TCP, что позволяет синхронизировать движения нескольких приводов с микросекундной точностью — критично дляmicromachines задач (например, монтаж микроэлектронных компонентов илиmicromachines обработки металла).
Благодаря компактному дизайн и модульному монтажу ABB EHDB130 легко интегрируется в шкафы приводов или контроллеров, не требуя дополнительного пространства. Также ABB EHDB130 имеет встроенную функцию диагностики связи: он автоматически проверяет состояние соединения с контроллером и приводом, обнаруживает ошибки передачи данных или разрывы кабелей, и передает коды ошибок в операторскую панель — это снижает время поиска неисправностей и минимизирует простои производства.
Ключевой особенностью ABB EHDB130 является полная совместимость с приводами ABB: он автоматически определяет тип подключенного привода и настраивает соответствующие параметры коммуникации, не требуя ручной конфигурации. При правильной настройке ABB EHDB130 становится ядром системы синхронизации движений, например, он управляет приводами робота-манипулятора для пикирования-размещения деталей или синхронизирует скорость конвейеров и шпинделей станка с ЧПУ, обеспечивая высокую точность и производительность.
Параметры продукта
- Тип устройства: Модуль интерфейса для коммуникации с приводами ABB
- Поддерживаемые протоколы:
- Протоколы运动 управления: PROFINET IRT (скорость передачи до 100 Мбит/с), EtherCAT (цикл синхронизации до 1 мс)
- Общие промышленные протоколы: Modbus TCP (10/100 Мбит/с)
- Интерфейсы коммуникации:
- Ethernet-порты: 2 RJ45-порта (для подключения к сети и приводу)
- Сигнальные входы/выходы: 4 цифровых входа (24 В DC) для сигналов аварийного останова, 2 цифровых выхода (24 В DC) для индикации статуса
- Характеристики синхронизации:
- Максимальная точность синхронизации: ±1 мкс
- Максимальное количество подключенных приводов: 16 (по одному модулю на привод)
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +55 °C
- Влажность: ≤85% (без конденсации)
- Вибрация: ≤5 Гц (продолжительная), ≤50 Гц (кратковременная)
- Класс защиты: IP20 (для монтажа внутри шкафов)
- Питание:
- Напряжение: 24 В DC (из блока питания привода, потребляемый ток ≤50 мА)
- Конструктивные параметры:
- Монтаж: DIN-рейка 35 мм
- Габариты: 22 × 75 × 58 мм (ширина × высота × глубина)
- Сертификация: Соответствует CE, RoHS, UL 508, IEC 61131-2
Преимущества и особенности
- Гибкость протоколов: Поддержка PROFINET IRT, EtherCAT и Modbus TCP делает ABB EHDB130 универсальным для интеграции с разными системами автоматизации, избегая необходимости замены приводов.
- Высокая точность синхронизации: ±1 мкс позволяет использовать модуль вmicromachines задачах, где требуется согласование движений нескольких компонентов.
- Простота интеграции с приводами ABB: Автоматическое определение привода и настройка параметров упрощают монтаж и настройку, сокращая время внедрения.
- Детальная диагностика: Встроенные функции диагностики снижают время простоя, критично для производственных линий с высокой нагрузкой.
Примеры применения в отраслях
- Робототехника: В цехах сборки автомобилей ABB EHDB130 интегрирует серво-двигатели робота-манипулятора (серии IRB 120) с контроллером ABB IRC5 — синхронизация через EtherCAT гарантирует плавность движения робота при сварке или монтаже деталей кузова.
- Станки с ЧПУ: Вmicromachines станках для обработки гранями ABB EHDB130 синхронизирует шпиндель и рабочий стол (приводы ACS880) с ПЛК ABB AC500 — точность ±1 мкс позволяет обрабатывать детали сmicromachines требованиями (например, компоненты авиационной техники).
- Электроника: В линиях производства микросхем ABB EHDB130 управляет приводами конвейера и робота для монтажа компонентов — PROFINET IRT обеспечивает синхронность между конвейером и роботом, снижая брак до 0.05%.
- Пакетная техника: В автоматических линиях упаковки ABB EHDB130 синхронизирует приводы ленты упаковочной машины и механизмов захвата продуктов — это позволяет адаптироваться к разным размерам продуктов без перестройки линии.
Сравнение с конкурентами
| Параметр | ABB EHDB130 | Конкурентный модуль (Siemens Sinamics DCC) |
|---|---|---|
| Поддерживаемые протоколы | PROFINET IRT, EtherCAT, Modbus TCP | Только PROFINET IRT (без EtherCAT) |
| Точность синхронизации | ±1 мкс | ±5 мкс (ниже, не дляmicromachines задач) |
| Совместимость с приводами | Полная с ABB ACS880/MotiFlex e180 | Только с Siemens Sinamics (ограниченная) |
| Количество подключенных приводов | 16 (по модулю) | 8 (по модулю, требует больше модулей) |
| Сигнальные входы/выходы | 4 DI + 2 DO | 2 DI + 1 DO (меньше функциональности) |
Итог: ABB EHDB130 превосходит конкурентов по гибкости протоколов, точности синхронизации и совместимости с приводами ABB, что делает его предпочтительным для систем автоматизации на базе оборудования ABB, особенно вmicromachines задачах.
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип привода и контроллера: ABB EHDB130 оптимизирован для приводов ABB ACS880/MotiFlex e180 и контроллеров ABB AC500 — для других брендов уточните совместимость с протоколами.
- Определите требуемый протокол синхронизации: Дляmicromachines задач с циклом <1 мс выберите EtherCAT или PROFINET IRT; для обычных задач — Modbus TCP.
- Рассчитайте количество приводов: Для >16 приводов используйте несколько модулей — система поддерживает параллельное подключение без конфликтов.
Предостережения
- Используйте оригинальные кабели: Для EtherCAT/PROFINET IRT используйте витые пары Cat5e или выше с экранированием — неэкранированные кабели снизят точность синхронизации и увеличат количество ошибок.
- Калибровка синхронизации: Перед началом работы калибруйте модуль через ПО ABB Drive composer — неправильная калибровка повлияет на точность движения.
- Регулярная проверка диагностики: Ежедневно анализируйте данные диагностики через операторскую панель — это позволяет выявить деградацию кабелей или неисправности протокола до возникновения сбоя.
EHDB130
