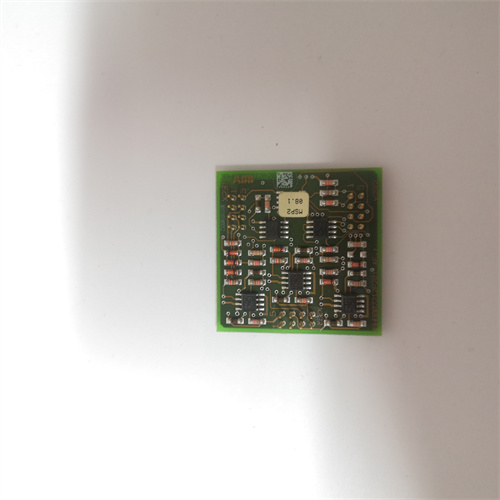

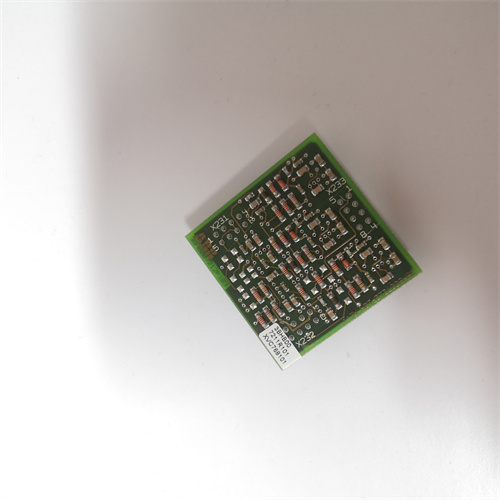

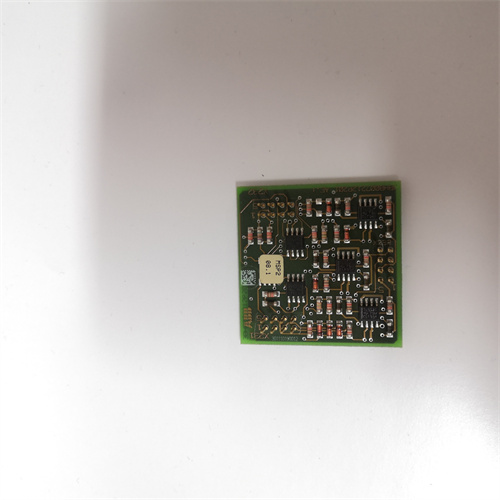

ABB FDPI-02

Описание

Общая характеристика продукта ABB FDPI-02

Технические параметры ABB FDPI-02

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль цифрового входа (DI) для систем ABB;
  • Совместимые системы: ABB DCS Symphony Plus, ABB AC800M, ABB FDCO-01C (модули вывода), датчики ABB EJA (сигналы состояния), сторонние контроллеры с поддержкой Modbus;
  • Количество входных каналов: 32 независимых дискретных канала — для параллельного сбора сигналов от множества сенсоров;
  • Тип входных сигналов: Дискретный (НО/НР), поддерживаемые напряжения DC 24 В / AC 110–230 В — адаптация к разным типам индуктивных и оптических сенсоров.
• Параметры электротехнические:
  • Максимальное входное напряжение: DC 30 В / AC 250 В — совместимость с большинством промышленных сенсоров;
  • Максимальный входной ток: 10 мА (номинальный) — низкое потребление для снижения нагрузки на источники питания сенсоров;
  • Изоляция между каналами: 500 В RMS — высокая защита от кросс-интерференций между каналами;
  • Время фильтрации помех: Настраиваемое (0.1–100 мс) — подавление электромагнитных помех и предотвращение ложных сигналов;
  • Время отклика: <1 мс (при фильтрации 0.1 мс) — быстрая реакция на изменение состояния сенсора.
• Параметры надежности и защиты:
  • Защитные функции:
    • Защитение от короткого замыкания на входах (автоматическая блокировка канала при перегрузке);
    • Защитение от электростатического разряда (ESD) ±25 кВ ( воздушный) / ±8 кВ (контактный);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Защитение от перегрева (срабатывание при температуре >75 °C);
  • Класс надежности (MTBF): > 5 000 000 часов (по данным производителя, при 40 °C);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — сигнал “Норма”, красный — сигнал “Авария/к короткому замыканию”).
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -25 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы управления ABB;
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием;
  • Размеры: 120 мм (ширина) × 180 мм (высота) × 70 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Интерфейс подключения к контроллеру: Совместим с шиной ABB Profinet / Modbus RTU — без необходимости дополнительных адаптеров.

Преимущества и особенности ABB FDPI-02

1. Высокая плотность каналов и универсальность: 32 входных канала и поддержка DC 24 В/AC 110–230 В делают ABB FDPI-02 идеальным для крупных объектов — в нефтегазовом комплексе он собирает сигналы от 20 индуктивных сенсоров (DC 24 В, положение клапанов) и 12 оптических сенсоров (AC 230 В, наличие газа), интегрируясь с контроллером AC800M без дополнительных модулей.
2. Расширенная фильтрация помех и стабильность: Настраиваемая фильтрация (0.1–100 мс) позволяет ABB FDPI-02 подавлять электромагнитные помехи от силовых линий — в химической реакторной установке, где кабели модуля проходят рядом с электродвигателями, фильтрация 10 мс предотвращает ложные сигналы о “закрытии клапана”, сохраняя стабильность процесса.
3. Устойчивость к суровым условиям: Температурный диапазон -25 °C до +70 °C и класс EMC 3 позволяют ABB FDPI-02 работать в северных нефтегазовых полях (зима -25 °C) или жарких котельных (лето +70 °C). Защитение ESD ±25 кВ предотвращает повреждение модуля при обслуживании персоналом в статически накопительных средах.
4. Удобство диагностики и обслуживания: Светодиодная индикация каждого канала упрощает поиск неисправностей — в конвейерной линии, если один из сенсоров не отправляет сигнал, красный свет на соответствующем канале ABB FDPI-02 сразу указывает на проблему, сокращая время диагностики на 70%.

Примеры применения ABB FDPI-02 в различных отраслях

• Нефтегаз (компрессорная станция): В станции сжатия газа ABB FDPI-02 подключен к контроллеру AC800M и 24 датчикам состояния компрессоров (индуктивные, DC 24 В). Он собирает сигналы о “наличии масла”, “поперечном вибрации” и “температуре подшипников”, передавая их в DCS. При получении сигнала “авария вибрации” ABB FDPI-02 мгновенно передает его в контроллер, который останавливает компрессор, предотвращая повреждение.
• Химическая промышленность (реакторная установка): В реакторе для синтеза удобрений ABB FDPI-02 собирает сигналы от 16 оптических сенсоров (AC 230 В, уровень реагента) и 16 контакторных сигналов (DC 24 В, состояние насосов). Настраиваемая фильтрация 50 мс подавляет помехи от нагревательных элементов, а изоляция 500 В RMS защищает каналы от перепадов напряжения, гарантируя точную передачу данных.
• Энергетика (котельная ТЭС): В котельной ABB FDPI-02 подключен к DCS Symphony Plus и 32 датчикам состояния котлов (индуктивные, DC 24 В) — сигналы о “закрытии клапана пара”, “наличии воды” и “состоянии форсунок”. Температурная устойчивость -25 °C до +70 °C позволяет модулю работать в зимних и летних условиях без дополнительного обогрева или охлаждения.
• Металлургия (линия прокатки стали): В заводе прокатки ABB FDPI-02 собирает сигналы от 28 датчиков положения рольков (индуктивные, DC 24 В) и 4 сигнала аварии (AC 230 В). Устойчивость к вибрациям и пыли обеспечивает бесперебойную работу, а быстрая реакция <1 мс позволяет контроллеру мгновенно корректировать скорость рольков при отклонении положения.

Сравнение ABB FDPI-02 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB FDPI-02

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB FDPI-02 если ваша установка использует DCS ABB Symphony Plus, контроллер AC800M или модули вывода FDCO-01C — это гарантирует полную интеграцию, поддержку всех функций фильтрации и быструю настройку.
2. Крупные объекты с множеством сенсоров: Если нужно собрать сигналы от 20+ дискретных сенсоров — ABB FDPI-02 с 32 каналами экономит место в шкафе, вместо использования двух модулей с 16 каналами.
3. Условия с сильными электромагнитными помехами: Для цехов с мощными электродвигателями или силовыми линиями ABB FDPI-02 с настраиваемой фильтрацией (до 100 мс) — предпочтительнее аналогов с фиксированной фильтрацией.

Меры предостережения

1. Правильная настройка фильтрации: Через ПО ABB Control Builder M установите время фильтрации в зависимости от уровня помех — для цехов с сильными помехами используйте 50–100 мс, для стабильных условий — 0.1–10 мс. Неверная настройка приведет к задержкам или ложным сигналам.
2. Ограничение входного напряжения: Не подключайте сенсоры с напряжением выше DC 30 В/AC 250 В — перегрузка повредит входные цепи ABB FDPI-02 и остановит сбор сигналов.
3. Защита кабелей и экранирование: Используйте экранированные кабели для подключения сенсоров к ABB FDPI-02, располагайте их на расстоянии >2.5 м от силовых линий (380 В/10 кВ) — это снизит электромагнитные помехи и сохранит точность сбора данных.
4. Регулярная диагностика: Раз в месяц проверяйте индикацию каналов ABB FDPI-02 — при постоянном красном свете на канале отключите сенсор и проверьте цепь на короткое замыкание. При необходимости калибруйте фильтрацию через DCS.
