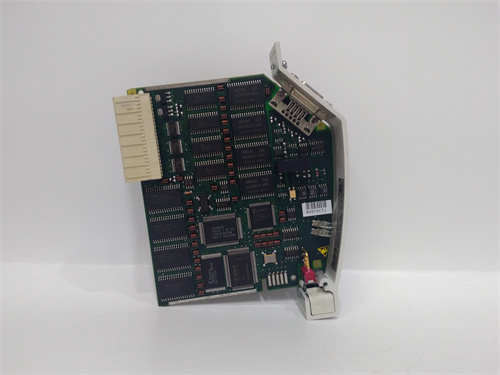

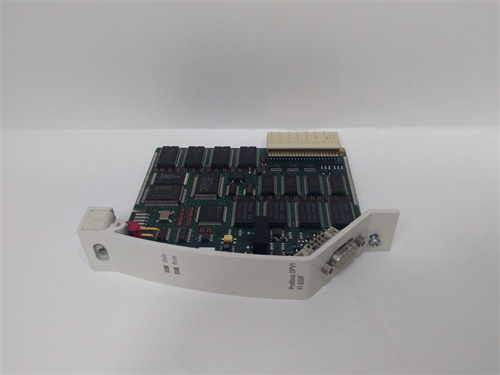

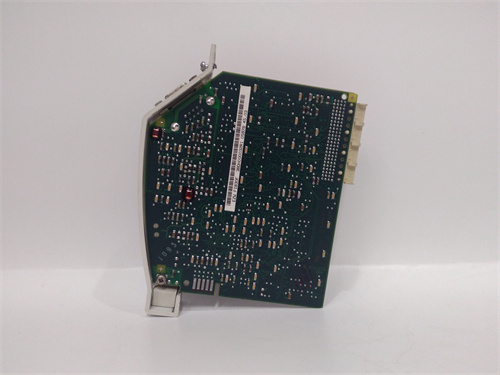

ABB FI830F

Описание

FI830F

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых входов:
  • Количество каналов: 8 (независимые, настраиваемые);
  • Поддерживаемые сигналы:
    – Токовые: 4–20 мА, 0–20 мА (с возможностью питания сенсоров — 24 В DC, до 20 мА на канал);
    – Напряжные: 0–10 В DC, ±10 В DC;
    – Термопреобразователи: Pt100 (RTD, -200 °C до +850 °C), Pt1000 (-50 °C до +250 °C);
  • Точность преобразования: ±0.05% от полного диапазона (для токовых и напряжных сигналов); ±0.1 °C (для Pt100 при 0–100 °C);
  • Время преобразования: ≤10 мс (на канал);
  • Изоляция: 250 В АС между каналами, между каналами и шиной коммутации, между каналами и питанием.
• Коммуникации и режимы работы:
  • Шина коммутации: PROFIBUS DP V1 (скорость 9.6 кбит/с – 12 Мбит/с, адрес 0–126);
  • Поддержка Hot-Swapping: Да (горячая замена в работающей системе);
  • Функции самодиагностики: Контроль калибровки, проверка целостности каналов, диагностика ошибок связи с контроллером.
• Электротехнические и эксплуатационные характеристики:
  • Питание: DC 24 В ±10% (диапазон 21.6–26.4 В DC);
  • Потребляемый ток: ≤120 мА (без учета тока для питания сенсоров);
  • Класс защиты корпуса: IP20 (для монтажа в шкафу управления);
  • Температурный диапазон работы: -25 °C до +60 °C;
  • Влажность: ≤95% (без конденсации, по стандарту IEC 60068-2-3);
  • Иммунитет к ЭМП: EMC Class A (по стандартам EN 61000-6-2/EN 61000-6-4);
  • Индикаторы: LED для питания (PWR, зеленый), состояния PROFIBUS DP (COM, зеленый/желтый), ошибок (ERR, красный) и активности каналов (CHAN, зеленый).

Преимущества и особенности

• Высокая Точность и Универсальность: ABB FI830F обеспечивает точность преобразования ±0.05% от полного диапазона, что критично для процессов с жесткими требованиями — например, регулирования температуры в реакторах с химическими реакциями (допуск отклонения ≤0.5 °C). Возможность настройки каждого из 8 каналов под разные сигналы (4–20 мА, Pt100, 0–10 В) позволяет использовать один модуль для подключения разных типов сенсоров (датчик давления, термометр, расходомер), сокращая количество оборудования и занимаемое пространство в шкафу.
• Защита Against Помех и Изоляция: Электрическая изоляция 250 В АС между каналами и иммунитет EMC Class A защищают ABB FI830F against электромагнитных помех, которые возникают в промышленных средах (например, от электродвигателей насосов или трансформаторов). Это предотвращает искажение сигналов — например, в нефтепроводе точность измерения давления остается на уровне ±0.05 бар, несмотря на высокие уровни помех, что исключает ложные срабатывания системы безопасности.
• Горячая Замена и Легкая Диагностика: Поддержка Hot-Swapping у ABB FI830F позволяет заменить модуль в работающей системе за 2–3 минуты, не останавливая процесс — особенно важно для непрерывных производств (например, нефтеперерабатывающие заводы, где остановка на 1 час стоит ~$50 000). Индикаторы LED и функции самодиагностики (запись ошибок в контроллер) позволяют операторам быстро определить причину неисправности (например, калибровка канала потеряна или обрыв кабеля к сенсору).
• Совместимость с Системами ABB: ABB FI830F полностью интегрируется с контроллерами ABB AC 800M, PM866A 3BSE076359R1 и ПО Control Builder, что упрощает настройку и программирование. Модуль автоматически распознается контроллером при подключении, а калибровка каналов осуществляется через программный интерфейс — нет необходимости в внешних калибровочных приборах, что сокращает время развертывания системы.
• Сопротивление Суровым Условиям: Работа в диапазоне температур -25 °C до +60 °C делает ABB FI830F подходящим для использования в северных добычных площадках (зимняя температура -25 °C) или в цехах с высокой температурой (металлургические заводы, +55 °C). Корпус модуля защищен against пыли (IP20), что гарантирует стабильность работы в условиях интенсивного пыления (например, на строительных площадках или в цехах обработки камня).

Примеры применения в отраслях

• Нефтегазовая промышленность (добычная площадка): Измерение давления и температуры в скважинах — 4 канала ABB FI830F подключены к датчикам давления (4–20 мА), 2 канала — к термопреобразователям Pt100 (температура пласта), 2 канала — к расходомерам нефти (0–10 В). Данные передаются в контроллер ABB PM866A 3BSE076359R1 через PROFIBUS DP, где обрабатываются алгоритмами регулирования добычи. Высокая точность модуля (±0.05%) гарантирует стабильность давления в скважине, предотвращая ее обрушение.
• Химическая промышленность (реакторный цех): Контроль параметров реакции — 6 каналов подключены к датчикам pH (4–20 мА) и температуры (Pt100) в реакторах с полимеризацией, 2 канала — к датчикам уровня реагентов (0–20 мА). ABB FI830F обеспечивает передачу данных с минимальной погрешностью, что важно для поддержания оптимальных условий реакции (например, температура ±0.1 °C). При необходимости замены модуля оператор производит горячую замену, не останавливая реактор.
• Энергетика (котел ТЭС): Измерение параметров пара и топлива — 3 канала ABB FI830F подключены к датчикам давления пара (4–20 мА), 3 канала — к термопреобразователям Pt100 (температура пара и дымовых газов), 2 канала — к расходомерам мазута (0–10 В). Модуль защищен against помех от электродвигателей вентиляторов, что гарантирует точность данных для ПИД-регуляторов котла, оптимизирующих расход топлива на 5–7%.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для процессов с требуемой точностью ≤±0.1% (реакторы, добыча нефти) — ABB FI830F с точностью ±0.05% гарантирует соответствие спецификациям, в отличие от моделей с погрешностью ≥±0.08%.
  2. При необходимости подключения разных типов сенсоров (Pt100 + 4–20 мА) — возможность индивидуальной настройки каждого канала у ABB FI830F исключает необходимость покупки нескольких модулей, сокращая затраты.
  3. Для непрерывных производств (неftepererabotka, энергетика) — горячая замена модуля минимизирует downtime, в отличие от аналогов без этой функции.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB FI830F].
• Предостережения:
  1. Регулярно выполняйте калибровку каналов (рекомендуется 1 раз в год): Потеря калибровки приведет к снижению точности ABB FI830F и искажению данных, что может привести к неправильной работе регулируемых процессов.
  2. При подключении термопреобразователей Pt100 используйте кабели с тремя или 네 пятью жилами: Это компенсирует падение напряжения на длинных участках (>50 м) и сохраняет точность измерения температуры.
  3. Не превышайте ток питания сенсоров (20 мА на канал): Перегрузка приведет к перегреву модуля и отключению каналов — для сенсоров с высоким током используйте внешние источники питания.
  4. При горячей замене используйте антистатические средства: Статический разряд может повредить электронику ABB FI830F — операторы должны использовать антистатические браслеты и рабочие поверхности.
