Описание

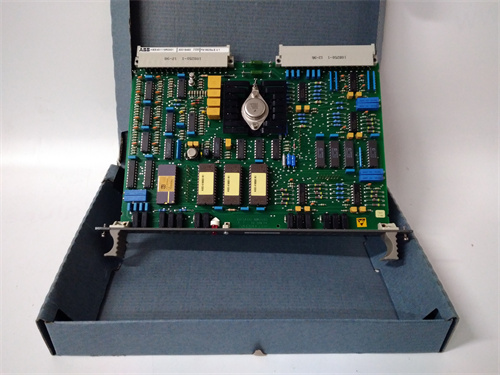

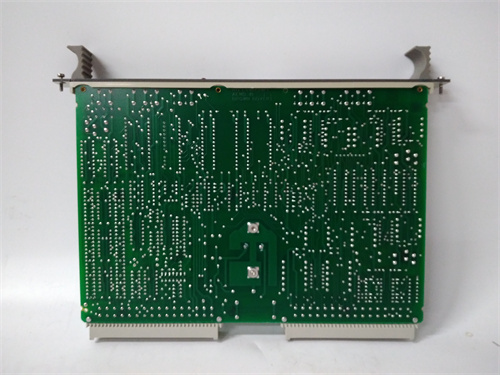

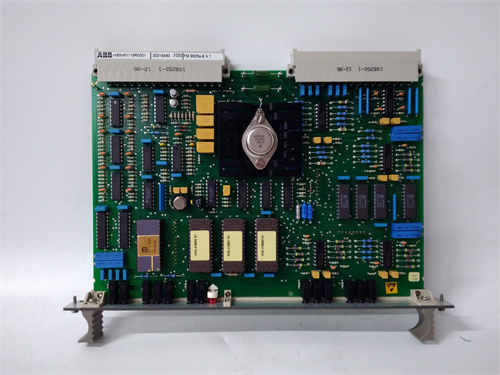

Общая характеристика продукта: ABB FM9925A-E
Технические параметры ABB FM9925A-E
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль питания промышленный, серии ABB Advant OCS Power Modules |
| Электрические параметры | • Номинальная мощность: 25 Вт
• Входное напряжение: 100–240 В АС (50/60 Гц, широкополосное) • Выходные каналы: 2 × 24 В DC, 1.0 А каждый (изолированные друг от друга) • Стабильность выходного напряжения: ±0.5% (в диапазоне нагрузки 10–100%) ・纹波 выходного напряжения: ≤50 мВpp (при номинальной нагрузке) • Изоляция: 3000 В АС (вход-выход), 3000 В АС (вход-земля), 500 В АС (выход-выход) |
| Защитные функции | • Защита от перегрузки: Ограничение тока до 120% номинального (автоматическое восстановление после устранения причины)
• Защита от короткого замыкания: Отключение канала за ≤0.008 сек, восстановление после снятия замыкания • Защита от перегрева: Отключение при температуре корпуса ≥85 °C (восстановление после остывания) • Защита от перенапряжения: Срабатывание при входном напряжении >264 В АС • Защита от обратного тока: Предотвращение повреждения при неправильном подключении полярности выхода |
| Надежность и эксплуатация | • Средний наработал до отказа (MTBF): ≥300 000 часов (по стандарту MIL-HDBK-217F)
• Коэффициент мощности (PF): ≥0.9 (при входном напряжении ≥150 В АС, нагрузке ≥50%) • Эффективность: ≥88% (при номинальной нагрузке и входном напряжении 230 В АС) |
| Эксплуатационные параметры | • Рабочая температура: -25 °C – +70 °C
• Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по стандарту IEC 60068-2-3) • Устойчивость к вибрации: ≤9.8 м/с² (частота 10–500 Гц, по стандарту IEC 60068-2-6) • Класс защиты: IP20 (IEC 60529) |
| Конструктивные параметры | • Тип монтажа: На DIN-рейл EN 50022 (ширина 35 мм)
• Габариты (Д×Ш×В): 120 × 60 × 100 мм (без зажимов) • Вес: ~0.35 кг • Материал корпуса: Пластик PA66 (класс гороскоустойчивости UL94 V-0) • Индикаторы: LED на каждом выходном канале (зеленый — нормальный режим, красный — ошибка), общая LED питания (зеленый — входное напряжение присутствует) |
| Совместимые системы | • Контроллеры: ABB AC500-eCo (P3ECa HENF315309R2), ABB AC500-S (G3ENa HENF450268R2), ABB RX3i
• Модули I/O: ABB 500BIO01, ABB 500AI01, ABB SD802F • Сенсоры и исполнительные механизмы: Аналоговые датчики (давления, температуры), релей, миниатюрные моторы |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие стандартам IEC 61558-1 и EN 61000-6-2 (класс 3 по ЭМС). |
Преимущества и особенности ABB FM9925A-E
-
Высокая стабильность и отказоустойчивость
Стабильность выходного напряжения ±0.5% и MTBF ≥300 000 часов делают ABB FM9925A-E идеальным для чувствительных устройств (контроллеры, аналоговые сенсоры), где даже небольшие отклонения напряжения могут привести к ошибкам измерения или сборам логики. В отличие от модулей питания Siemens SITOP PSU100C (стабильность ±1%) или Rockwell Allen-Bradley 1780-PS120 (MTBF ~200 000 часов), ABB FM9925A-E обеспечивает более высокую надежность и снижает риск отказов в критических процессах.
-
Избыточные конфигурации и гибкость
Поддержка параллельного подключения для увеличения тока или создания “горячего резерва” делает ABB FM9925A-E гибким для различных сценариев. Например, два модуля можно подключить к одному контроллеру: при отказе одного второй автоматически берет на себя нагрузку, что гарантирует непрерывное питание. В отличие от модулей без поддержки параллелизма (например, Schneider BMXPSD1200), ABB FM9925A-E не требует дополнительного оборудования для организации избыточности, снижая затраты и сложность системы.
-
Суровые эксплуатационные условия
Устойчивость к температурным перепадам (-25 °C – +70 °C) и высокая изоляция (3000 В АС) позволяют ABB FM9925A-E работать в зонах с суровыми условиями: например, в северных регионах (низкие температуры) или нефтегазовых платформах (высокая влажность, возможные пробои высокого напряжения). В отличие от модулей с ограниченным диапазоном температур (например, -10 °C – +60 °C), ABB FM9925A-E не требует дополнительного обогрева или охлаждения, упрощая монтаж и эксплуатацию.
-
Быстрая реакция на аварии
Время отключения при коротком замыкании ≤0.008 секунд защищает дорогостоящее оборудование от повреждения. Например, при замыкании на выходе модуля ABB FM9925A-E мгновенно ограничивает ток, предотвращая перегрев контактов контроллера или сенсора. В отличие от модулей с более длительным временем реакции (≥0.02 секунд), ABB FM9925A-E минимизирует риск повреждения связанного оборудования, снижая затраты на ремонт.
Примеры применения ABB FM9925A-E
-
Нефтегазовый комплекс: Питание системы контроля добычи
На платформе для добычи нефти ABB FM9925A-E питает контроллер ABB AC500-S (G3ENa HENF450268R2), 6 датчиков давления в скважинах (аналоговые, 4–20 мА) и 2 исполнительных клапана (электромагнитные, 24 В DC). При внезапном падении входного напряжения до 85 В АС (из-за нестабильности морской электросети) ABB FM9925A-E сохраняет выходное напряжение 24 В DC ±0.2%, позволяя контроллеру продолжать регулировать клапаны и собирать данные о давлении. При коротком замыкании на линии питания одного клапана модуль ограничивает ток до 1.1 А, отключает поврежденный канал и продолжает питать контроллер и другие датчики — это предотвращает остановку добычи и потерю продукции.
-
Химический завод: Питание системы безопасности
В химическом заводе для производства фармацевтических препаратов ABB FM9925A-E питает систему безопасности (контроллер безопасности ABB SafePLC, датчики газа и температуры) и аварийный сигнальный комплекс. Из-за строгих требований к непрерывности процесса два ABB FM9925A-E подключены в “горячий резерв”: при отказе основного модуля резервный автоматически переключается за 0.01 секунд, не прерывая питание системы безопасности. При превышении температуры в реакторе датчик отправляет сигнал на контроллер, который активирует аварийное охлаждение — стабильное питание от ABB FM9925A-E гарантирует, что все компоненты системы безопасности работают синхронно, предотвращая опасное состояние.
-
Энергетическая подстанция: Питание модулей защиты трансформаторов
На 220 кВ подстанции ABB FM9925A-E питает модули защиты трансформаторов ABB Relion 670 (SD802F) и системы мониторинга изоляции. Высокая изоляция модуля (3000 В АС) защищает его от пробоев высокого напряжения от силовых кабелей, а устойчивость к вибрациям (≤9.8 м/с²) гарантирует работу при вибрациях от трансформаторов и генераторов. При перегрузке модуля (например, при подключении дополнительного датчика) ABB FM9925A-E ограничивает тока до 120% номинального, предотвращая отключение питания модулей защиты — это критично, так как отключение защиты может привести к аварии трансформатора и остановке электроснабжения района.
Сравнение с конкурентами
| Параметр | ABB FM9925A-E | Siemens SITOP PSU100C | Rockwell 1780-PS120 |
|---|---|---|---|
| Номинальная мощность | 25 Вт | 25 Вт | 25 Вт |
| Стабильность выходного напряжения | ±0.5% | ±1% | ±0.8% |
| Изоляция (вход-выход) | 3000 В АС | 2500 В АС | 2000 В АС |
| MTBF | ≥300 000 часов | ~250 000 часов | ~200 000 часов |
| Время реакции на КЗ | ≤0.008 сек | ≤0.015 сек | ≤0.012 сек |
| Поддержка параллелизма | Да (для резерва/увеличения тока) | Нет | Только для увеличения тока |
| Рабочая температура | -25 °C – +70 °C | -10 °C – +60 °C | 0 °C – +60 °C |
| Стоимость (примерная) | Высокая | Средняя | Средняя |
FM9925A-E
