Описание
Общая информация о продукте ABB FPX86-9377–A

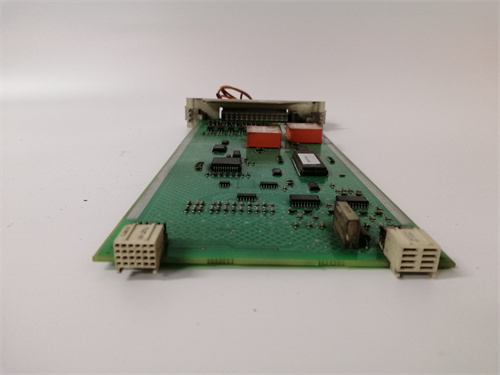

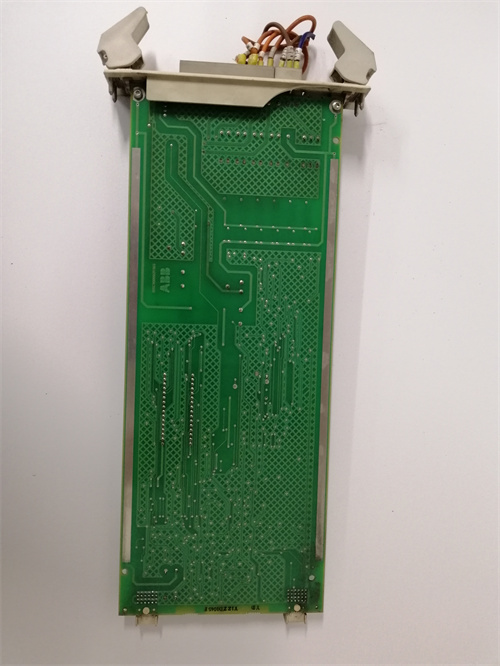

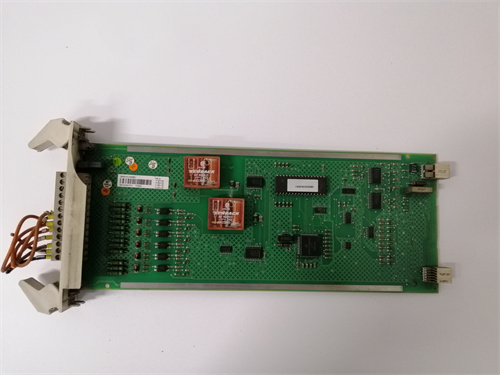

ABB FPX86-9377–A — это промышленный цифровой выходной модуль (I/O-модуль) из линейки ABB AC500-eCo, предназначенный для формирования и выдачи цифровых управляющих сигналов к исполнительным устройствам (реле, контакторы, лампы индикации, приводы) в автоматизированных системах. Он сочетает в себе высокую надежность, расширенную защиту от помех и простоту интеграции, что делает ABB FPX86-9377–A незаменимым в системах, где требуется точное и безопасное управление исполнительными механизмами: производственные линии (управление конвейерами, штамповочными прессами), энергетические станции (управление вентиляторами турбин), логистические центры (управление подъемными механизмами) и систем автоматического управления зданиями (управление освещением, вентиляцией).
Основная функция ABB FPX86-9377–A — получение цифровых команд от центрального контроллера (например, ABB CPU0002 или ABB RC527 3BSE008154R1) и преобразование их в физические сигналы (напряжение 24 В DC) для управления исполнительными устройствами. Модуль имеет 16 независимых цифровых выходов с защитой от короткого замыкания и перегрузки, что предотвращает повреждение модуля при ошибках монтажа. Например, в пищевом заводе ABB FPX86-9377–A управляет линией упаковки: контроллер ABB CPU0002 отправляет команду на запуск конвейера — ABB FPX86-9377–A активирует соответствующий выход, подавая питание на контактор конвейера. При возникновении короткого замыкания на выходе модуль автоматически отключает питание этого канала (без влияния на другие выходы) и отправляет сигнал об ошибке в контроллер, предотвращая перегрев и выход из строя.
ABB FPX86-9377–A имеет класс защиты корпуса IP20 (для монтажа в шасси ABB AC500-eCo) и устойчивость к электромагнитным помехам (ЭМС) по стандарту EN 61000-6-2, что гарантирует работу в суровых промышленных условиях. Он поддерживает конфигурацию через ПО ABB Automation Builder, что упрощает настройку выходов (например, задание режима «замкнутый/разомкнутый контакт») и диагностику ошибок. При интеграции с ABB FPX86-9377–A, контроллером ABB CPU0002, аналоговым модулем ABB VA-3180-10 и модулем питания ABB 2RCA013655A0001H формируется полная цепь управления: сенсоры → аналоговый модуль → контроллер → цифровой модуль → исполнительные устройства, где каждый компонент обеспечивает стабильность и безопасность процессов. Полная информация о ABB FPX86-9377–A доступна на официальном ресурсе: [ссылка на ABB FPX86-9377–A](здесь будет предоставлен ваша ссылка).
Технические параметры ABB FPX86-9377–A
Промышленный цифровой выходной модуль ABB FPX86-9377–A характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой выходной I/O-модуль для ABB AC500-eCo (поддержка выдачи цифровых управляющих сигналов).
Параметры выходных каналов
- Количество каналов: 16 независимых цифровых выходов;
- Тип выхода: Транзисторные (NPN или PNP, настраиваемый через ПО);
- Номинальное напряжение питания выходов: 24 В DC (диапазон 19,2–28,8 В DC);
- Максимальный ток на один выход: 0,5 А;
- Общий максимальный ток по всем выходам: 4 А;
- Защита каналов:
- Защита от короткого замыкания (трехполюсный диод Zener);
- Защита от перегрузки (токовой лимитер);
- Защита от обратного полярности (диод);
- Время отключения/включения: ≤1 мс (для всех каналов).
Параметры коммуникации и надежности
- Интерфейс с контроллером: Встроенный шинный интерфейс ABB AC500-eCo (совместим с CPU-модулями AC500-eCo);
- Поддерживаемые протоколы (через контроллер): Modbus TCP, PROFIBUS DP, PROFINET (опционально через扩展 модули);
- Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь 2 kV, емкостная связь 15 kV);
- Средне время между отказами (MTBF): >1 000 000 часов (при температуре 40 °C);
- Функции диагностики: Автоматическое обнаружение короткого замыкания, перегрузки канала, ошибки коммуникации с контроллером.
Параметры эксплуатации и конструкции
- Питание модуля: 24 В DC (от шасси ABB AC500-eCo, диапазон 19,2–28,8 В DC);
- Потребление энергии модуля: ≤2,5 ВА (без нагрузки на выходы);
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Монтаж: В шасси ABB AC500-eCo (стандарт DIN-рейка, ширина 35 мм);
- Габариты: 35 мм × 100 мм × 75 мм (ширина × высота × глубина);
- Вес: ≈0,1 кг;
- Индикаторы: Светодиодные (статус питания модуля, состояние каждого выхода — включен/выключен, индикатор ошибок);
- Конфигурация: Через ПО ABB Automation Builder (совместимо с Windows 10/11, поддержка сохранения/загрузки настроек каналов).
Преимущества и особенности ABB FPX86-9377–A
ABB FPX86-9377–A выделяется среди промышленных цифровых выходных модулей благодаря следующим уникальным преимуществам:
- Расширенная защита каналов: Защита от короткого замыкания, перегрузки и обратного полярности делает ABB FPX86-9377–A безопасным для эксплуатации в условиях, где возможны ошибки монтажа (например, случайное замыкание выводов) или нештатные режимы (перегрузка исполнительного устройства). В отличие от бюджетных модулей (без защиты), он не требует замены при кратковременном коротком замыкании — достаточно устранить причину ошибки, и модуль возвращается в рабочий режим.
- Гибкость в настройке: Возможность выбора типа выхода (NPN/PNP) через ПО ABB Automation Builder позволяет ABB FPX86-9377–A совмещаться с исполнительными устройствами разных производителей (которые требуют либо NPN-, либо PNP-сигнала). Это устраняет необходимость покупки специализированных модулей для разных типов нагрузки, экономя бюджет.
- Высокая плотность каналов: 16 выходов в компактном корпусе (ширина 35 мм) позволяет ABB FPX86-9377–A экономить пространство в шасси ABB AC500-eCo. Для управления 32 исполнительными устройствами требуется только 2 модуля, в то время как модули с 8 каналами потребуют 4 штуки — это критично для систем с ограниченным пространством (например, мобильные контроллерные панели).
- Робастность и долговечность: Защита от ЭМС по EN 61000-6-2 и широкий температурный диапазон (-25 °C до +60 °C) гарантируют работоспособность ABB FPX86-9377–A в суровых условиях — например, в металлургических цехах с пылью и вибрациями, или в холодных складах (для управления системами охлаждения). Корпус из прочного пластика защищает внутренние компоненты от механических повреждений.
- Удобная диагностика: Светодиодные индикаторы для каждого выхода и автоматическая диагностика ошибок позволяют операторам быстро определять состояние модуля — например, при неработе исполнительного устройства достаточно проверить индикатор соответствующего выхода: если индикатор включен, проблема в устройстве или кабеле; если выключен — проблема в команде от контроллера или модуле. Это сокращает время поиска неисправности с часами до нескольких минут.
Примеры применения ABB FPX86-9377–A
ABB FPX86-9377–A широко используется для управления исполнительными устройствами в различных отраслях:
- Автомобильная промышленность (линия сборки двигателей): В автомобильном заводе ABB FPX86-9377–A управляет 12 исполнительными механизмами линии сборки (подъемники, заклепочные прессы, конвейеры). Контроллер ABB CPU0002 получает сигналы о готовности деталей от сенсоров (через ABB VA-3180-10) и отправляет команды на ABB FPX86-9377–A — модуль активирует соответствующие выходы, подавая питание на контакторы механизмов. При коротком замыкании на выходе подъемника ABB FPX86-9377–A отключает этот канал и отправляет сигнал об ошибке в контроллер, который останавливает только подъемник (остальные механизмы продолжают работать), минимизируя простои линии.
- Энергетика (газотурбинная станция): В ГТЭС ABB FPX86-9377–A управляет системами обслуживания турбины: вентиляторы охлаждения, клапаны подачи мазута, системы пожаротушения. При превышении температуры турбины (сигнал от ABB VA-3180-10) контроллер ABB RC527 3BSE008154R1 отправляет команду на ABB FPX86-9377–A — модуль включает вентиляторы охлаждения и открывает клапаны подачи дополнительного охлаждающего агента. Защита от перегрузки гарантирует, что модуль не выйдет из строя при одновременном включении нескольких вентиляторов (общий ток не превышает 4 А).
- Логистика (автоматизированный склад): В распределительном центре ABB FPX86-9377–A управляет подъемными крановыми устройствами (PKU) и конвейерами сортировки. При получении команды на перемещение паллеты контроллер отправляет сигнал на ABB FPX86-9377–A — модуль включает привод PKU и соответствующий сегмент конвейера. Гибкая настройка NPN/PNP позволяет совмещать модуль с PKU Siemens (требуют NPN) и конвейерами Rockwell (требуют PNP) без дополнительных адаптеров.
Сравнение с конкурентами
В сравнении с аналогичными цифровыми выходными модулями других брендов ABB FPX86-9377–A имеет явные преимущества:
| Параметр сравнения | ABB FPX86-9377–A | Siemens SM 322 (6ES7322-1BL00-0AA0) | Rockwell Allen-Bradley 1756-OB16D |
|---|---|---|---|
| Количество выходов | 16 | 32 (но 2 модуля по 16 в 1 корпусе) | 16 |
| Тип выхода | NPN/PNP (настраиваемый) | PNP (фиксированный) | NPN/PNP (настраиваемый) |
| Максимальный ток на выход | 0,5 А | 0,5 А | 0,6 А |
| Общий максимальный ток | 4 А | 8 А (на 32 выхода) | 4 А |
| Защита каналов | Короткое замыкание, перегрузка, обратная полярность | Короткое замыкание | Короткое замыкание, перегрузка |
| MTBF | >1 000 000 часов | >800 000 часов | >900 000 часов |
| Потребление энергии | ≤2,5 ВА | ≤3,5 ВА | ≤3 ВА |
| Вес | ≈0,1 кг | ≈0,2 кг | ≈0,15 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с множеством исполнительных устройств: Для производственных линий, складов или энергетических станций (где нужно управлять 10+ исполнительными механизмами) — ABB FPX86-9377–A с 16 каналами экономит пространство в шасси и снижает количество модулей, упрощая монтаж и обслуживание.
- Совместимость с разными типами нагрузок: Если используются исполнительные устройства с разными требованиями к сигналу (NPN/PNP) — ABB FPX86-9377–A с настраиваемым типом выхода устраняет необходимость в разных модулях, экономя бюджет.
- Интеграция с ABB AC500-eCo: Если используется шасси ABB AC500-eCo и контроллер ABB CPU0002 — ABB FPX86-9377–A обеспечивает полную совместимость и простоту настройки через ABB Automation Builder, в то время как модули других брендов могут требовать дополнительной конфигурации драйверов.
- Условия с высоким риском ошибок: Для систем, где возможны ошибки монтажа (например, монтажные бригады без глубоких знаний автоматики) — расширенная защита ABB FPX86-9377–A предотвращает повреждение модуля и снижает стоимость ремонтов.
Меры предосторожности
- Проверка полярности при монтаже: Перед включением питания убедитесь, что полярность подключения исполнительных устройств соответствует настроенному типу выхода (NPN/PNP) ABB FPX86-9377–A — неправильная полярность может привести к повреждению нагрузки или модуля (даже несмотря на защиту от обратной полярности).
- Контроль общего тока нагрузки: Не превышайте общий максимальный ток 4 А по всем выходам ABB FPX86-9377–A — при одновременном включении нескольких мощных устройств (например, 8 контакторов по 0,5 А каждый) суммарный ток достигает 4 А, что является лимитом; добавление еще одного устройства приведет к перегрузке и отключению модуля.
- Регулярная диагностика: Периодически проверяйте состояние индикаторов ABB FPX86-9377–A и анализируйте логи ошибок в ABB Automation Builder — это поможет выявить скрытые проблемы (например, износ кабеля, который может привести к кратковременному
