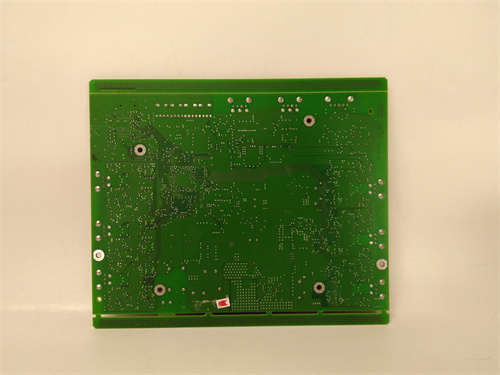

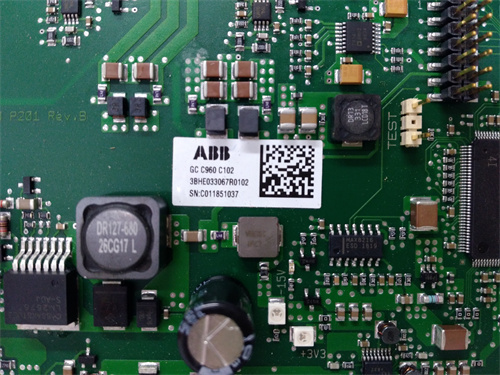

ABB GCC960C102

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Контроллер температуры с функциями регулировки, мониторинга и сигнализации;
• Основные параметры измерения и регулировки:
  • Поддерживаемые типы датчиков температуры:
    • Термокупели: Тип K (-270…+1372 °C), тип J (-210…+1200 °C), тип T (-270…+400 °C);
    • Резистивные датчики: Pt100 (-200…+850 °C), Pt1000 (-200…+600 °C);
    • NTC-датчики: 1…100 кΩ (-40…+125 °C);
  • Точность измерения температуры:
    • Для Pt100 (0…+100 °C): ±0,05 °C;
    • Для термокупели K (0…+1000 °C): ±0,2 °C;
  • Алгоритмы регулировки: Адаптивная ПИД-регуляция (с автоматическим подбором коэффициентов P, I, D), режимы «нагрев», «охлаждение», «поддержание температуры», «программный нагрев» (до 10 этапов);
  • Диапазон регулируемой температуры: От -270 °C до +1372 °C (в зависимости от типа датчика);
• Входы и выходы:
  • Аналоговые входы (AI): 4 входа для датчиков температуры/влажности (0–10 В DC, 4–20 мА DC);
  • Цифровые входы (DI): 6 входов для сигналов состояния (например, «дверь открыта», «датчик исправен» — 24 В DC);
  • Аналоговые выходы (AO): 2 выхода для управления нагревателями/охладителями (4–20 мА DC, 0–10 В DC);
  • Цифровые выходы (DO): 4 выходы для сигнализации аварий (перегрев, переохлаждение) или блокировки оборудования (24 В DC, 2 А/канал);
• Защита и помехоустойчивость:
  • Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
  • Фильтрация сигнала: Встроенный цифровой фильтр (постоянная времени 0,1–100 с) — подавление помех от силовых цепей;
  • Защита от перегрева: Аварийное отключение нагревателя при превышении температуры на 5–10 °C выше заданного значения (настраиваемый порог);
• Эксплуатационные параметры:
  • Питание: 24 В DC (от шкафа автоматизации ABB), потребление — 120 мА максимально (без учета нагрузки выходов);
  • Уровень защиты корпуса: IP20 (для установки в закрытые шкафы);
  • Рабочий диапазон температур (самого контроллера): 0 °C до +60 °C;
  • Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,35 мм);
• Конструктивные особенности:
  • Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (ширина 35 мм);
  • Размеры: 72 мм (ширина) × 100 мм (длина) × 35 мм (глубина);
  • Дисплей: ЖК-дисплей 2,4 дюйма (показывает текущую температуру, заданное значение, состояние алгоритма);
  • Индикаторы: LED-индикаторы (зеленый — нормальная работа, красный — авария, желтый — регулирование в процессе).

Преимущества и особенности

1. Высокая точность и адаптивная регулировка: 24-битная АЦП и адаптивная ПИД-алгоритма делают ABB GCC960C102 идеальным для процессов с строгими требованиями к температуре — например, в фармацевтике при синтезе вакцин модуль поддерживает температуру реактора в диапазоне 37 ±0,05 °C, гарантируя стабильность биохимических реакций и соответствие международным стандартам. Автоматический подбор ПИД-коэффициентов экономит время настройки и адаптируется к изменениям нагрузки (например, добавление сырья в реактор);
2. Гибкость в подборе датчиков и расширяемость: Поддержка термокупелей, Pt100/Pt1000 и NTC позволяет использовать ABB GCC960C102 в широком диапазоне температур — от холодильных камер (-40 °C) до индукционных печей (+1200 °C). 4 аналоговых входа позволяют подключать дополнительные датчики (влажности, давление), что делает контроллер универсальным для комплексного мониторинга технологических параметров;
3. Легкая диагностика и дистанционное управление: Через ПО ABB Control Builder M операторы могут дистанционно отслеживать температуру в реальном времени, изменять параметры регулировки и анализировать логи процессов (история температуры за последние 7 дней). ABB GCC960C102 автоматически отправляет сигналы об авариях (например, перегрев >+10 °C от заданного) на контроллер, что позволяет операторам своевременно реагировать и предотвратить повреждение оборудования;
4. Надежность и безопасность: Встроенная защита от перегрева и два независимых канала для датчиков (основной + резервный) обеспечивают отказоустойчивость — если основной датчик выходит из строя, ABB GCC960C102 автоматически переключается на резервный, не прекращая регулирование. Цифровые выходы для сигнализации аварий блокируют опасные процессы (например, отключают нагреватель при перегреве), защищая персонал и оборудование.

Примеры применения в отраслях

• Фармацевтика: Завод по производству антибиотиков — ABB GCC960C102 регулировал температуру 4 биореакторов (требуемая температура 28 ±0,1 °C) с использованием Pt100 датчиков. Адаптивная ПИД-регуляция автоматически корректировала мощность нагревателей при колебаниях окружающей температуры, а резервные датчики предотвратили остановку синтеза при сбое основного сенсора. Логи температуры через Control Builder M использовались для подтверждения соответствия продукции фармакопейным стандартам;
• Пищевая промышленность: Завод по производству шоколада — ABB GCC960C102 управлял температурой плавления какао-масла (32 ±0,5 °C) и влажностью в смесительных аппаратах (50 ±2%). Контроллер подключил 2 датчика температуры (термокупель K) и 1 датчик влажности (4–20 мА), регулируя скорость вентиляторов и мощность нагревателей. Это обеспечило равномерность текстуры шоколада и увеличило срок хранения продукции на 30%;
• Электроника: Завод по производству печатных плат — ABB GCC960C102 контролировал температуру паяльного станка (250 ±1 °C) с использованием термокупели типа T. Высокая точность контроллера обеспечила стабильность паяльного процесса, снизив брак печатных плат на 15%. При превышении температуры 260 °C ABB GCC960C102 автоматически отключил станок и отправил сигнал в операторскую панель.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB GCC960C102 учитывайте:
  1. Тип датчика температуры: Определите тип датчика, используемый в вашем процессе (Pt100, термокупель, NTC) — ABB GCC960C102 поддерживает все основные типы, но для специфических диапазонов (например, < -200 °C) проверяйте совместимость;
  2. Требуемая точность: Если процесс требует высокой точности (±0,1 °C — фармацевтика, электроника), модуль идеально подходит; для менее требовательных процессов (±1 °C — пищевая промышленность) можно использовать базовые настройки;
  3. Потребности в расширяемости: Если нужно контролировать дополнительные параметры (влажность, давление), убедитесь, что количество аналоговых входов (4) достаточно для подключения всех датчиков.
• Предостережения:
  1. Монтаж и подключение выполняйте только при отключенном питании — неправильное подключение датчика (например, перепутанные выводы термокупели) может привести к ошибкам измерения и авариям;
  2. Регулярно калибрируйте датчики температуры (не реже 1 раза в год) — старение датчиков снижает точность, что влияет на качество процесса;
  3. Не превышайте максимальный диапазон регулируемой температуры — например, использование термокупели K выше +1372 °C приведет к выходу контроллера из строя;
  4. Настройте границы аварийной температуры с запасом — если требуемая температура 100 °C, установите аварийный предел на 110 °C, чтобы избежать частых блокировок при кратковременных скачках.
