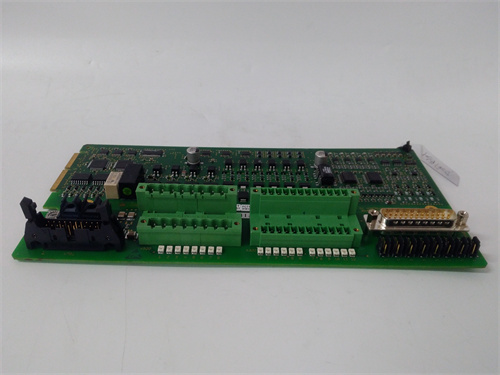

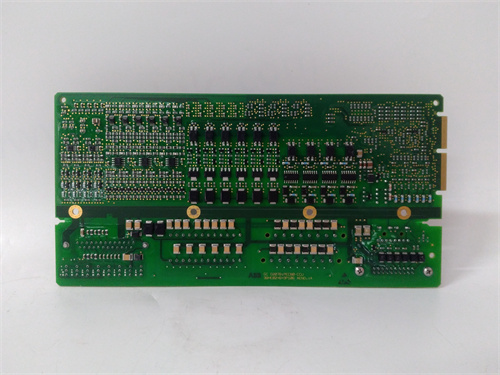

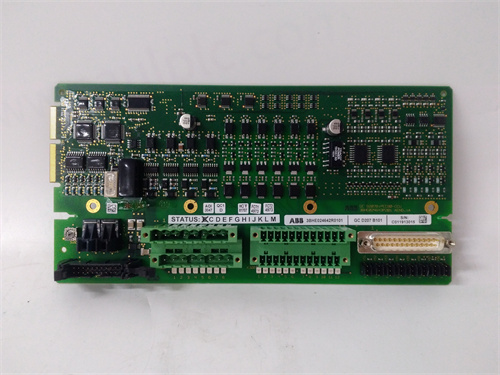

ABB GCD207B101

Описание

Общая характеристика продукта ABB GCD207B101

Технические параметры ABB GCD207B101

• Основные электрические характеристики:
  • Тип модуля: Диодный мост выпрямителя (3-фазный, без регулировки напряжения);
  • Номинальное входное напряжение (AC): 380–480 В AC (3-фазный, частота 50/60 Гц — стандарт для промышленных электросетей);
  • Максимальное входное напряжение (AC): 528 В AC (кратковременное, до 1 мин — для защиты от пиковых напряжений в сети);
  • Номинальный выходной ток (DC): 70 А (постоянный режим — для питания приводов средней мощности, например, 30–50 кВт);
  • Максимальный кратковременный ток (DC): 140 А (длительность 10 с — для покрытия пиковых нагрузок при старте приводов);
  • Рекомендуемое выходное напряжение (DC): ~540 В DC (при входном напряжении 400 В AC — соответствует формуле Udc = 1,35 × Uac).
• Конструктивные и тепловые параметры:
  • Тип охлаждения: Конвективное (с монтажом на радиатор — требуется наличие воздушного охлаждения в шкафу привода);
  • Максимальная температура рабочего узла (диоды): +150 °C (ограничение температуры для предотвращения повреждения полупроводников);
  • Температура окружающей среды (без снижения мощности): -25 °C до +40 °C (при соблюдении условий охлаждения);
  • Коэффициент теплопередачи (на радиатор): 0,5 °C/W (требуется радиатор соответствующей площади для отвода тепла).
• Функции защиты и надежности:
  • Защита от перегрева: Встроенные термические датчики (PTC) — отправляют сигнал о перегреве в контроллер привода, который снижает нагрузку или останавливает модуль;
  • Защита от обратного тока: Диодная структура предотвращает обратное течение тока из цепи фильтра DC в мост выпрямителя;
  • Защита от короткого замыкания на выходе: Лимитирование максимального тока за счет внутреннего сопротивления диодов (сочетается с защитой контроллера привода);
  • Уровень изоляции: 2500 В AC (между силовыми цепями и корпусом — по стандарту IEC 60664-1, для безопасности персонала).
• Коммутационные и эксплуатационные параметры:
  • Тип разъемов: Скруговые контакты (M8/M10) для силовых цепей (вход AC, выход DC) и разъем сигнальный (2-контактный) для подключения термических датчиков;
  • Степень защиты (IP): IP00 (отсутствие защиты от пыли и влаги — модуль предназначен для монтажа внутри закрытых шкафов приводов с защитой IP21/IP54);
  • Устойчивость к вибрациям: 10–500 Гц (1,5 Г, по стандарту IEC 60068-2-6 — соответствует требованиям к оборудованию вблизи двигателей и приводов).
• Совместимость:
  • Полная совместимость с инвесторами ABB ACS880 (модели ACS880-01-070A-4) и ACS580 (ACS580-01-070A-4);
  • Подходит для замены в существующих системах электроприводов ABB (при совпадении токовых и напряжных параметров);
  • Совместим с радиаторами ABB стандартного типа (например, RAD-70A — для обеспечения требуемого охлаждения).

Преимущества и особенности ABB GCD207B101

1. Высокая токовая способность и устойчивость к перегрузкам: Номинальный ток 70 А и кратковременный ток 140 А позволяют ABB GCD207B101 работать с приводами средней мощности (30–50 кВт) и покрывать пиковые нагрузки при старте или изменении нагрузки (например, при ускорении конвейера в металлургии). Это избавляет от необходимости использования более мощных (и дорогих) модулей.
2. Тепловая стабильность и защищенная конструкция: Встроенные термические датчики и высокий предел температуры диодов (+150 °C) гарантируют, что ABB GCD207B101 не выйдет из строя при кратковременных перегревах (например, при отключении охлаждения на 1–2 мин). Кроме того, высокий уровень изоляции (2500 В AC) обеспечивает безопасность персонала при обслуживании шкафа привода.
3. Легкая интеграция с системами ABB: ABB GCD207B101 разработан для прямого монтажа в инверторы ABB ACS880 и ACS580 — совпадает по размерам, типам разъемов и требованиям к охлаждению. Не требуется дополнительная адаптация или изменение схемы шкафа, что сокращает время монтажа и замены модуля.
4. Долговечность и низкие издержки обслуживания: Использование высококачественных диодов (срок службы >100 000 часов при номинальном режиме) и отсутствие подвижных частей делают ABB GCD207B101 надежным компонентом — снижает частоту замен и затраты на техническое обслуживание. Кроме того, стандартная конструкция упрощает поиск запасных частей.
5. Совместимость с стандартными промышленными параметрами: Поддержка входного напряжения 380–480 В AC и номинального тока 70 А делает ABB GCD207B101 универсальным модулем для большинства промышленных приложений — подходит для приводов конвейеров, насосов, компрессоров иmicromachines средней мощности.

Примеры применения ABB GCD207B101 в различных отраслях

• Металлургия (цех прокатки): В цехе прокатки стали ABB GCD207B101 установлен в инверторе ABB ACS880, который управляет приводом рольгана (транспортной системы для раскаленной стали). Модуль выпрямляет 3-фазное напряжение 400 В AC в DC ( ~540 В) для питания силовых транзисторов инвертора. При старте рольгана кратковременный ток 140 А покрывает пиковую нагрузку, а термические датчики предотвращают перегрев при длительной работе.
• Энергетика (водоподготовление): На водоподготовительном предприятии ABB GCD207B101 используется в приводе насоса высокого давления (мощность 40 кВт, инвертор ABB ACS580). Модуль обеспечивает стабильное выпрямление сети 480 В AC, а максимальное входное напряжение 528 В AC защищает от пиковых напряжений в энергосистеме. Защита от перегрева гарантирует работу даже при повышенной температуре в шкафу насоса (до +40 °C).
• Легкая промышленность (завод по производству мебели): В заводе по производству мебели ABB GCD207B101 интегрируется в привод фрезерного станка (инвертор ACS880-01-070A-4). Модуль выпрямляет напряжение для питания привода主轴 фрезера, обеспечивая стабильный ток при изменении нагрузки (например, при фрезеровании твердого дерева). Кратковременный ток 140 А позволяет быстро ускорить主轴 до рабочей скорости.
• Транспорт (дорожные конвейеры): На угольном руднике ABB GCD207B101 используется в приводе дорожного конвейера (инвертор ACS580). Модуль работает в условиях низкой температуры (-20 °C в зимний период) и обеспечивает выпрямление сети 380 В AC для питания привода конвейера. Конвективное охлаждение с радиатором гарантирует отвод тепла даже в условиях пыльной среды (при наличии фильтров в шкафу).

Сравнение ABB GCD207B101 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB GCD207B101

Рекомендации по выбору

1. Оцените параметры привода: Выбирайте ABB GCD207B101 если привод имеет номинальный ток ≤70 А и работает от сети 380–480 В AC (3-фазный). Для приводов мощностью >50 кВт (ток >70 А) рекомендуйте более мощные модели ABB (например, GCD215B101 — 150 А).
2. Учтите условия эксплуатации: Если привод работает в условиях низкой температуры (-20 °C до -25 °C) или требует покрытия пиковых нагрузок (ток >100 А на 10 с), ABB GCD207B101 подходит лучше, чем Siemens 6SL3210-1PE21-8UL0 (ограничен по температуре и кратковременному току).
3. Проверьте совместимость с инвертором: Для инверторов ABB ACS880/ACS580 ABB GCD207B101 является стандартным модулем — не требуется дополнительная адаптация. Для других брендов (Siemens, Danfoss) убедитесь в совместимости разъемов и требований к охлаждению.

Меры предостережения

1. Обеспечьте достаточное охлаждение: Модуль ABB GCD207B101 требует монтажа на радиатор соответствующей площади (рекомендуется радиатор ABB RAD-70A) и наличие воздушного охлаждения в шкафу (流速 воздуха ≥2 м/с). Отсутствие охлаждения приведет к перегреву и повреждению модуля.
2. Не превышайте номинальные параметры: Не используйте ABB GCD207B101 при входном напряжении >528 В AC или постоянном выходном токе >70 А — это приведет к выходу модуля из строя и потере гарантии. Для пиковых нагрузок используйте только кратковременный режим (140 А, 10 с).
3. Монтаж только в защищенных шкафах: Модуль имеет степень защиты IP00 — монтируйте его только внутри закрытых шкафов приводов (IP21 или выше) для защиты от пыли, влаги и механических повреждений. Избегайте контакта с силовыми цепями при включенном напряжении.
4. Регулярная проверка термического состояния: Раз в 3 месяца проверяйте температуру радиатора ABB GCD207B101 (должна быть ≤80 °C при номинальной нагрузке) и состояние термических датчиков через контроллер привода. При превышении температуры проверьте работоспособность охлаждения (фильтры, вентиляторы).
