Описание

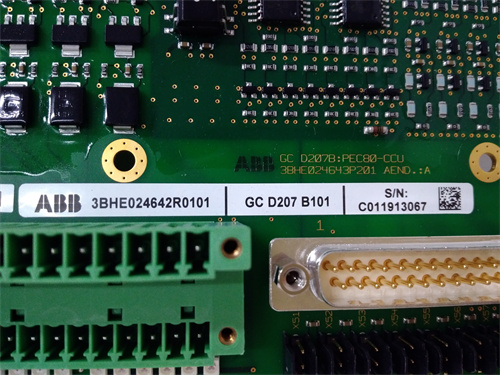

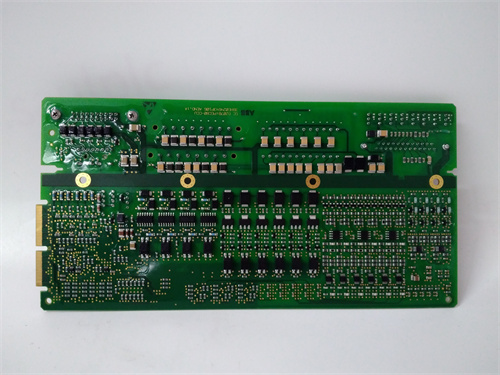

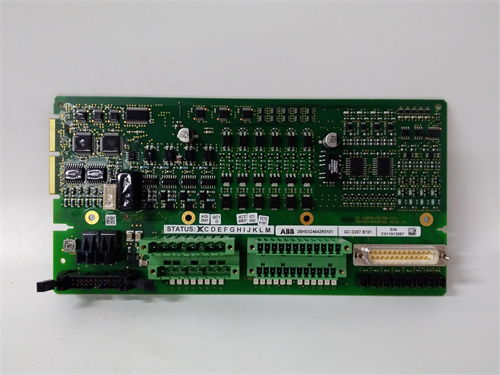

ABB GCD207B101 3BHE024642R0101 – это высокоэффективный модуль цифровых входов/выходов для систем автоматизации AC 900F от ABB, разработанный для обработки дискретных сигналов в промышленных процессах. Этот модуль обеспечивает надежное подключение и управление дискретными устройствами, такими как реле,.contactоры, датчики и.indicator lamps, и является неотъемлемой частью автоматизированных систем управления.
Описание продукта
Модуль ABB GCD207B101 3BHE024642R0101 предназначен для работы в платформе AC 900F, позволяя интегрировать32 дискретных каналов (16 входов и 16 выходов) в единую автоматизированную систему. Каждый вход может принимать сигналы 24 V DC, в то время как выходы могут управлять релевыми или транзисторными. Благодаря встроенной изоляцией между каналами и высокой устойчивостью к электромагнитным помехам, ABB GCD207B101 3BHE024642R0101 надежно работает вных промышленных условиях, включая высокотемпературные, пыльные и влажные окружающие среды.
Технические параметры
- Количество каналов: 16 цифровых входов, 16 цифровых выходов.
- Тип сигналов входа: 24 V DC (диапазон 18–30 V),Logic “1” ≥15 V, Logic “0” ≤5 V.
- Тип сигналов выхода:
- Релевой: 250 V AC/5 A, 30 V DC/5 A.
- Транзисторный: 24 V DC/2 A (npn/pnp, selectable).
- Изоляция: 500 V DC между каналами, 1500 V DC между каналами и системной землей.
- Время реагирования: Входы: ≤1 мс, выходы: ≤2 мс.
- Рабочее напряжение: 24 V DC (диапазон 19,2–28,8 V) для каналов, 5 V DC для интерфейса модуля.
- Рабочая температура: -40°C–+70°C.
- Защита от пыли и влаги: IP20.
- Размеры: 100×180×35 мм (стандартный формат AC 900F модуля).
- Вес: Примерно 0,3 кг.
Преимущества и особенности
- Высокая плотность каналов: 32 канала в едином модуле экономят место в контроллере и упрощают cabling.
- Поддержка как релевых, так и транзисторных выходов: Гибкость настройки в зависимости от типа подключаемой нагрузки.
- Высокая изоляция: 1500 V DC изоляция обеспечивает безопасность работы и предотвращает замерзание между разными подсистемами.
- Быстрый отклик: Реагирование в ≤2 мс делает модуль пригодным для real-time систем с высокими скоростями цикла.
- Встроенные диагностические функции: LED-индикация состояния каждого канала, а также функции самопроверки help identify faults without additional tools.
Применение в отраслях
ABB GCD207B101 3BHE024642R0101 успешно используется в следующих отраслях промышленности:
- Энергетика: Для управления_relay systems в электростанциях, а также для мониторинга состояния автоматических выключателей и контакторов.
- Нефтепереработка: В нефтепроводах и_refineries для контроля состояния клапанов, насосов и систем безопасности (，pumps on/off).
- Химическая промышленность: Для автоматизации химических реакторов, contrôle состояния дозировочных клапанов и мониторинга Sicherheitsventile.
- Металлургия: В прокатных линиях для управления electromagnetic clutches, для precise positioning of rolls.
- Автомобилестроение: На автоматизированных линиях сборки для координации роботов, конвейеров и pneumatic cylinders through discrete signals.
Сравнение с конкурирующими продуктами
По сравнению с аналогами от Siemens (SM 323) или Rockwell (1756-IB16/O16), модуль ABB GCD207B101 3BHE024642R0101 имеет следующие преимущества:
- Больше каналов в одном модуле (32 vs. 16 у конкурентов), что экономит до 50% места в rack.
- Вы superior изоляция (1500 V DC vs. 500 V DC у некоторых конкурентов), повышая безопасность в высоковольтных системах.
- Расширенный диапазон рабочих температур (-40°C–+70°C vs. -20°C–+60°C), making it suitable for arctic or high-temperature environments.
- Гибкость выходов: В_optionе выбора релевого/транзисторного выхода без замены модуля, в отличие от конкурентов с фиксированным типом выхода.
Советы по выбору и предостережения
- Оцените количество необходимых каналов: Убедитесь, что 16 входов и 16 выходов достаточно для вашего проекта; для больших систем рассмотрите параллельное подключение нескольких модулей.
- Выберите тип выходов: Если вы подключаете высокоvoltaжные или высокотоковые устройства, предпочтите релевой выход; для низковольтных elektronных устройств используйте транзисторный выход.
- Учтите условия эксплуатации: При температурах выше +70°C обеспечьте дополнительное охлаждение в шкафу, а приumlauts
- Проверьте тип изоляции: Убедитесь, что 1500 V DC изоляция соответствует требованиям безопасности вашей отрасли.
Подробную техническую документацию и purchasing information по модели ABB GCD207B101 3BHE024642R0101 можно найти на официальном сайте ABB или у авторизованных дистрибьюторов бренда.
ABB GCD207B101 3BHE024642R0101
