Описание
Общая характеристика продукта

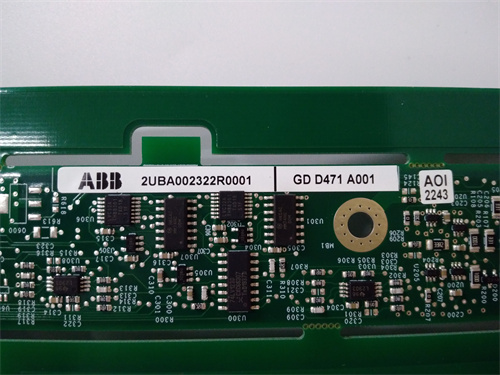

Первым делом рассмотрим промышленный модуль цифровых выходов от бренда ABB — модель GDD471A001, предназначенный для управления силовыми нагрузками в автоматизированных системах, таких как электродвигатели, клапаны, лампы сигнализации и электромагнитные приводы. Это устройство относится к серии модулей ввода-вывода ABB Advant OCS, широко применяемых в энергетике, нефтегазовой промышленности и крупных производственных линиях, где требуется надежное и быстрое управление внешними устройствами с возможностью защиты от аварийных ситуаций.
ABB GDD471A001 оснащен твердотельными ключами (MOSFET), что обеспечивает высокую скорость переключения и долговечность по сравнению с релевыми модулями — особенно важно для систем с частым переключением, например, в регулировке скорости конвейеров или работы насосов. Благодаря модульной архитектуре он легко интегрируется в контроллеры ABB, расширяя их возможности за счет добавления дополнительных каналов управления.
Особенно стоит отметить, что ABB GDD471A001 оснащен продвинутыми функциями защиты: от перегрузки, короткого замыкания и перегрева, что предотвращает повреждение как самого модуля, так и подключенного оборудования. Также он поддерживает диагностику состояния каждого канала в реальном времени, что упрощает быструю идентификацию неисправностей. Полную информацию о ABB GDD471A001, включая данные о нагрузках и схемах подключения, можно найти по ссылке: [ссылка на продукт ABB GDD471A001] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB GDD471A001 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB GDD471A001]):
-
Характеристики выходов:
- Тип устройства — модуль 8-канальных цифровых выходов с твердотельными ключами;
- Тип выходов — MOSFET (нормально закрытые, NC, с возможностью переключения на открытые);
- Максимальная нагрузка на канал:
- DC: 24 В, 5 А (активная нагрузка), 2 А (индуктивная нагрузка);
- Время срабатывания ключа — ≤1 мс;
- Время отпускания ключа — ≤0.5 мс.
-
Электротехнические характеристики:
- Питание — DC 24 В (20–28 В);
- Потребляемый ток — ≤120 мА;
- Изоляция между каналами и питанием — 2500 В АС;
- Защита:
- От перегрузки (током ограничением до 6 А);
- От короткого замыкания (автоматическое отключение с последующим восстановлением);
- От перегрева (отключение при температуре канала >100 °C).
-
Диагностика и индикация:
- Индикация состояния — светодиоды (зеленый — канал активен, красный — авария);
- Датчики состояния — контроль обрыва цепи, перегрузки, перегрева и повреждения ключа.
-
Эксплуатационные характеристики:
- Тип монтажа — на рельс DIN в шкаф контроллера ABB Advant OCS;
- Габариты — 45 × 170 × 110 мм (ширина × высота × глубина);
- Вес — 约 300 г;
- Температурный диапазон эксплуатации — -25 °C до +70 °C;
- Класс защиты — IP20 (для монтажа в закрытом шкафу);
- Среднее время между отказами (MTBF) — ≥2 200 000 часов.
Преимущества и особенности
- Высокая скорость переключения: ABB GDD471A001 с временем реакции ≤1 мс идеально подходит для систем с требованием к оперативности — например, в защите двигателей от аварий или регулировке быстрых электроклапанов в химических реакторах.
- Твердотельные ключи (MOSFET): По сравнению с релевыми модулями, MOSFETы имеют большую долговечность (до 10 млн циклов переключения) и не требуют замены контактов, что снижает расходы на обслуживание.
- Расширенная защита: Комплекс защитных функций ABB GDD471A001 (от перегрузки, короткого замыкания, перегрева) гарантирует надежность в агрессивных условиях — например, в цехах с пылью или влажностью.
- Реальное время диагностики: Световые индикаторы и датчики состояния позволяют операторам мгновенно определить причину сбоя, сокращая время на поиск неисправностей и восстановление системы.
- Совместимость с контроллерами ABB: Оптимизирован для работы с контроллерами Advant OCS и AC800M, обеспечивая быструю коммуникацию и синхронизацию с центральным процессором, что упрощает интеграцию. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB GDD471A001].
Примеры применения в отраслях
Модуль цифровых выходов ABB GDD471A001 широко используется в системах управления:
- Наводных электростанции: Управляет гидравлическими клапанами в системах питания турбин, быстро переключая их состояние по сигналам контроллера для регулировки расхода воды и мощности генерации.
- Химические производства: Контролирует электромагнитные смесители реагентов, обеспечивая быструю регулировку дозировки в реакторах и предотвращая перелив при аномалиях.
- Логистические центры: Управляет приводами конвейерных систем, синхронизируя их работу с датчиками наличия грузов и гарантируя плавный поток на сортировочных станциях. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB GDD471A001].
Сравнение с конкурентами
Сравним ABB GDD471A001 с аналогичными модулями цифровых выходов (Siemens SM 322, Rockwell 1756-OB16D, Schneider Electric 140DAO84000):
| Параметр | ABB GDD471A001 | Siemens SM 322 | Rockwell 1756-OB16D |
|---|---|---|---|
| Тип выходов | MOSFET (твердотельные) | Реле | MOSFET |
| Время реакции | ≤1 мс | ≤10 мс | ≤2 мс |
| Максимальный ток на канал | 5 А (DC) | 2 А (DC) | 3 А (DC) |
| Температурный диапазон | -25 °C до +70 °C | 0 °C до +60 °C | 0 °C до +60 °C |
ABB GDD471A001 выделяется более быстрым временем реакции, большим максимальным током и широким температурным диапазоном, что делает его предпочтительным для систем с высокими требованиями к оперативности и надежности. Дополнительное сравнение по ссылке: [ссылка на продукт ABB GDD471A001].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с частым переключением (до 10 млн циклов) — ABB GDD471A001 с MOSFET-ключами идеально подходит, благодаря долговечности и скорости.
- В условиях экстремальных температур (-25 °C до +70 °C) — его устойчивость гарантирует работу в холодных складах или горячих цехах.
- При управлении индуктивными нагрузками (двигатели, соленоиды) — встроенная защита от перегрузки исключает риск повреждения. Детали по совместимости доступны по ссылке: [ссылка на продукт ABB GDD471A001].
-
Предостережения:
- Для индуктивных нагрузок используйте дополнительные свободwheeling-диоды: Это снижает импульсы напряжения при отключении, защищая MOSFET-ключи ABB GDD471A001.
- Не превышайте максимальный ток на канал (5 А): Перегрузка может привести к преждевременному выходу из строя ключа.
- Монтируйте модуль с соблюдением расстояния от источников сильного тепла: Это предотвращает ложные срабатывания защиты от перегрева.
- Регулярно проверяйте состояние контактов в цепях: Засыхание или окисление может привести к повышенному тепловыделению и снижению надежности.
