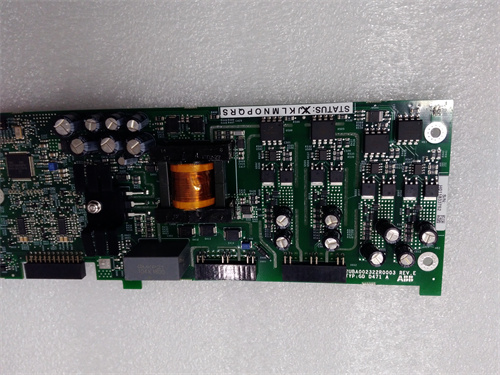

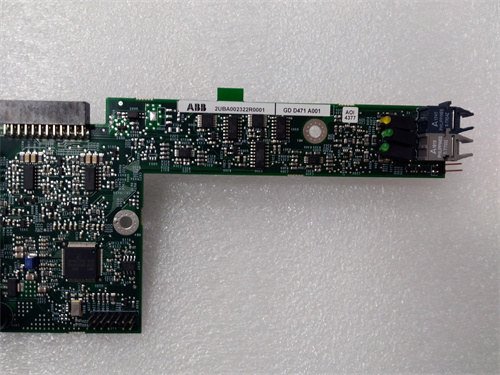

ABB GDD471A001 | Модуль приводов ACS6000, 24 В упр.

Описание

Product Introduction

Представьте: останавливается привод на 6 кВ. Цех по производству цемента или прокатный стан встаёт. Линейный персонал лезет в шкаф, а там — «красная смерть» на модуле управления. Чаще всего в преобразователях ABB типа ACS6000 или DCS600 первым принимает удар именно этот «солдат» — GDD471A001. Это не плата управления в целом, это интерфейсный модуль, который переводит «цифру» с оптоволокна в сигналы затвора для мощных ключей.

По сути, это переводчик с языка контроллера на язык силовой электроники. Без него ячейка привода — просто груда металла и меди. Модуль отвечает за формирование импульсов управления IGBT и диагностику состояния ключей (обратная связь по насыщению — desaturation). В старых версиях (до ревизии “G”) была одна болячка — выгорал входной стабилизатор 5 В. Честно говоря, если видите модуль с ревизией ниже “G”, берите только как «донор» или сдавайте в трейд-ин.

SOP Quality Transparency (QA Process)

Когда ко мне приходит партия этих плат, я лично контролирую каждый шаг приёмки. Просто проверить внешку и положить на склад — путь к повторному простою через месяц.

1. Входной контроль: Визуальный осмотр под лупой (x10) на предмет сколов на оптоприёмниках HFBR. Проверка маркировки — подделки часто «забывают» нанести ревизию платы (например, букву G, E, F) или используют дешёвый шелкографический принт вместо лазерной гравировки.
2. Нагрузочное тестирование: Устанавливаем плату в тестовый стенд на базе реального макета ячейки ACS6000. Проверяем прохождение ШИМ-сигнала на всех каналах (обычно 6 ключей). Тест длится 2 часа под нагрузкой, имитирующей номинальный ток управления затворами.
3. Электрические тесты: Прозвонка цепей питания. Критично проверить сопротивление изоляции между цепями оптоволокна (потенциал земли контроллера) и цепями драйверов (плавающий потенциал +600 В DC). Пробой здесь = фейерверк.
4. Проверка прошивки (если применимо): Для более старых версий проверяем версию загрузчика в ПЗУ. Логируем её в паспорт.
5. Упаковка: Только антистатический пакет (ESD bag) + гофрокартон. Никакой «пупырки», генерирующей статику при трении. Ставим пломбу с датой теста.

 Technical Pitfalls Guide (Технические подводные камни)

• Фирменная ловушка «Ревизия»: Видел, как на объект привезли модуль GDD471A001 (ревизия C) для замены в преобразователе 2015 года выпуска. Поставили — привод не стартует, ошибка по питанию драйверов. Потому что в ревизиях до E стояли другие номиналы конденсаторов в цепи DC/DC преобразователя. Старая прошивка контроллера не могла корректно инициализировать новый (или старый) модуль. Проверяйте совместимость по Service Bulletin ABB.
• Оптический мусор: Самая частая смерть модуля — пыль и вибрация. Разъемы HFBR (оптоволокно) теряют контакт из-за микровибраций. Контакт пропадает — контроллер видит «потерю линка» и выдает аварию. Механики лезут менять плату, давят на фишки, ломают хрупкие пластиковые защелки приемопередатчиков. Технически плата жива, но восстановлению не подлежит.
• ESD-невидимость: Модуль стоит открыто в шкафу, часто без защитного кожуха. Человек в синтетике зимой протер пыль рукавом — и всё, потенциал 10 кВ убил входной оптрон. Визуально не видно, а сигнал не проходит.

 Key Technical Specifications

Key Selling Points

• Прямая совместимость: Гарантированная замена для SDCS-COM (старая маркировка) в системах ABB. Никаких шаманств с перепайкой перемычек.
• Живучесть: Модули ревизии “G” имеют усиленную защиту входных цепей 24 В от переполюсовки и бросков тока. Если у вас старая ячейка — это апгрейд.
• Локализация: Предлагаем модули с предварительной прошивкой под конкретный тип ячейки (для ACS6000 SDCS или DCS600). Уточняйте тип привода.
• Не подходит для: Использования без оптического кабеля (тест «на столе» без нагрузки может спалить выходные каскады). Требуется обязательное подключение к симулятору ключа или реальной ячейке.
• Склад в РФ: Типовой ответ по срокам — «под заказ 4 недели». У нас есть складской запас (ревизия G), готовы к отгрузке сегодня.

 FAQ

Вопрос: Модуль ABB GDD471A001 — это то же самое, что SDCS-COM?
Ответ: Да, это функциональный аналог и преемник. Производитель сменил систему артикулов, но это та же плата для интерфейса с ячейками ACS6000. Физически разъемы и крепление совпадают один-в-один.

Вопрос: У меня горит красный диод на плате. Модуль умер?
Ответ: Не факт. Красный диод (STATUS) часто сигнализирует об ошибке на самой ячейке (например, перегрев или пробой IGBT), а не о неисправности платы. Нужно смотреть код ошибки на панели привода. Если ошибка по “оптике” или “плате управления”, тогда да, меняем.

Вопрос: Мне предлагают плату GDD471A001 по цене в два раза ниже рыночной. В чём подвох?
Ответ: По опыту скажу — либо это снятая с убитой ячейки плата (донор) без остаточного ресурса, либо ревизия “C” или “E”. Они работают, но найти на них запчасти (например, DC/DC преобразователь) уже проблема. Мы такие берем только как “доноры” для своих клиентов, в продажу не ставим.

Вопрос: Есть ли риск потери настроек при замене?
Ответ: В этом модуле нет пользовательских настроек, которые хранятся в энергонезависимой памяти. Вся конфигурация привода зашита в главном контроллере (COU). Просто заменили плату — привод запустился. Но! Если у вас старая прошивка контроллера, новый модуль ревизии “G” может не заработать без обновления ПО самого привода.

Вопрос: Какой срок службы у этих плат?
Ответ: Заявлено 100 000 часов (около 11 лет непрерывной работы). Но реальность жестока: электролитические конденсаторы в цепях питания внутри модуля стареют. Если привод стоит в жарком помещении (выше +40°С), ресурс падает до 5-7 лет. Рекомендуем профилактическую замену раз в 8 лет, особенно на критичных агрегатах.

Вопрос: Можно ли использовать этот модуль в преобразователе DCS800?
Ответ: Нет. Хотя визуально плата может подходить по креплениям, DCS800 использует другую логику управления ключами и другую распиновку оптических каналов. Ставить нельзя — сожжете либо плату, либо блок питания ячейки. Это узел исключительно для ACS6000 и старых версий DCS600.
