Описание

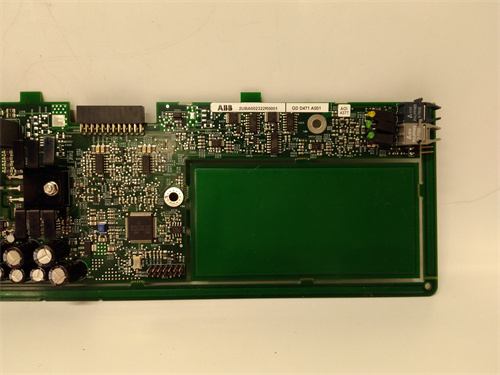

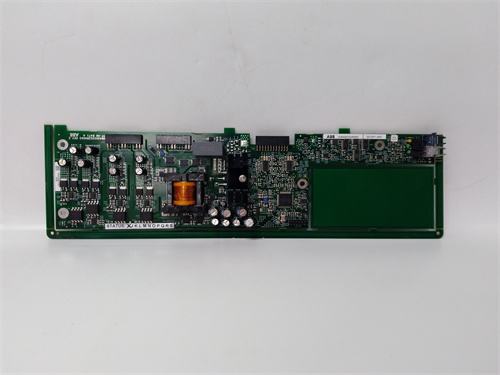

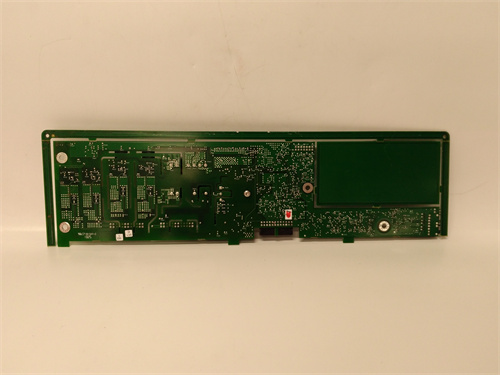

Общая характеристика продукта: ABB GDD471A001
Первым делом рассмотрим промышленный модуль цифровых входов для систем автоматизации ABB — ABB GDD471A001, относящийся к серии ABB Advant OCS (специализирующейся на высоконадежных компонентах для критических процессов в энергетике, нефтегазе и тяжелой промышленности). Это устройство предназначено для коллекции и обработки цифровых сигналов от сенсоров (датчиков положения, кнопок, сигнальных маячков) и передачи их в контроллеры ABB (например, Advant Master, AC 800M) с минимальной задержкой. ABB GDD471A001 сочетает в себе высокую плотность каналов, надежную защиту от промышленных помех и простоту интеграции, становясь неотъемлемым компонентом для объектов, где требуется точный мониторинг статуса оборудования (например, котлы ТЭЦ, линии прокатки металла, нефтепроводы).
ABB GDD471A001 гарантирует быструю реакцию на изменение сигналов и стабильную работу даже в условиях сильных электромагнитных помех: например, на металлургическом заводе ABB GDD471A001 обрабатывает 16 цифровых входов (сигналы от датчиков положения прокатных валиков и кнопок аварийной остановки), передавая данные в контроллер AC 800M с временем реакции ≤1 мс. Это критично для своевременного отключения оборудования при авариях (например, при нештатном положении валика). Благодаря galvanic изоляции 1500 В АЦП между модулем и контроллером ABB GDD471A001 защищает сенсоры и автоматику от шунтирующих токов и перепадов напряжения (например, при работе электродвигателей конвейеров), предотвращая ложные срабатывания или повреждение компонентов. Также ABB GDD471A001 поддерживает функцию фильтрации шумов (настраиваемая частота 1–100 мс), что подавляет нежелательные импульсы от помех и обеспечивает чистоту сигналов.
Особенно стоит отметить, что ABB GDD471A001 монтажается в стандартные шкафы ABB Advant OCS и автоматически распознается контроллером при подключении — нет необходимости в ручной настройке адресов или установке дополнительных драйверов. Это сокращает время commissioning системы с нескольких дней до нескольких часов, что актуально для новых объектов с тесными сроками ввода в эксплуатацию. Полную информацию о ABB GDD471A001, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB GDD471A001] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB GDD471A001
Технические характеристики ABB GDD471A001 оптимизированы для обработки цифровых сигналов и соответствуют стандартам IEC 61131-2 (для модулей цифровых входов) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль цифровых входов для систем автоматизации ABB Advant OCS |
| Параметры цифровых входов | • Количество каналов: 16 (независимые, сгруппированы в 2 группы по 8 каналов) • Тип входа: Sink/Source (настраиваемый для каждой группы) • Номинальное напряжение: 24 В DC (диапазон работы: 19.2–28.8 В DC) • Минимальный ток срабатывания: 2 мА • Максимальный ток неисправности: 100 мА (на канал) • Время реакции: ≤1 мс (без фильтрации); 1–100 мс (с настраиваемым фильтром шумов) • Изоляция: 1500 В АЦП (между группами каналов, между модулем и контроллером) |
| Защитные функции | • Защита от электростатического разряда (ESD): ±15 кВ (контактное), ±25 кВ (воздушное) • Устойчивость к помехам: EN 61000-4-4 (импульсная помеха ±4 kV), EN 61000-4-5 (импульсное напряжение ±2 kV) • Защита от короткого замыкания: Токовое ограничение ≤100 мА/канал (автоматическое восстановление после устранения замыкания) • Фильтрация шумов: Настраиваемый диапазон 1–100 мс (для подавления импульсных помех) |
| Связь с контроллером | • Интерфейс: Шина ABB Advant OCS (Profinet RT, 100 Мбит/с) • Протокол: Проприетарный протокол ABB Advant + Modbus TCP • Задержка передачи данных: ≤20 мс (от приёма сигнала до передачи в контроллер) • Максимальное расстояние до контроллера: 100 м (по кабелю Cat5e) |
| Питание | • Напряжение питания: 24 В DC (от шкафа Advant OCS или отдельного источника) • Потребление питания: ≤10 ВА • Максимальный ток потребления: ≤0.4 А |
| Конструктивные параметры | • Тип монтажа: Вставной (для шкафов ABB Advant OCS, совместим с стандартами DIN 41494) • Корпус: Металл (алюминий) с антикоррозийным покрытием • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 95 × 175 × 60 мм • Вес: ~0.6 кг • Индикаторы: LED-индикатор питания (зеленый), LED статуса каждого канала (зеленый — сигнал активен), LED связи с контроллером (желтый — нормальная связь, красный — разрыв) |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–50 Гц, ускорение 2 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, RoHS, SIL 2 (по IEC 61508) |
Преимущества и особенности ABB GDD471A001
-
Высокая плотность каналов и быстрая реакция
ABB GDD471A001 предлагает 16 независимых каналов в компактном корпусе, что позволяет минимизировать количество модулей в шкафу и экономить пространство — критично для объектов с ограниченным размером автоматического шкафа (например, мобильные установки). Время реакции ≤1 мс обеспечивает своевременную передачу сигналов аварийной остановки или нештатного состояния оборудования, предотвращая повреждение и травмы. -
Надежная защита от помех и перегрузок
Galvanic изоляция 1500 В АЦП между группами каналов и контроллером, а также защита от ESD ±25 кВ делают ABB GDD471A001 устойчивым к суровым промышленным условиям — например, на объектах с высоким уровнем электромагнитных помех (близко к трансформаторам, сварочным оборудованием) или в условиях перепадов влажности. Защита от короткого замыкания (ток ≤100 мА/канал) предотвращает выход модуля из строя при случайном замыкании кабеля к сенсору. -
Гибкость в настройке и совместимость
Настраиваемый тип входов (Sink/Source) для каждой группы каналов позволяет подключать сенсоры любого распространенного типа (без необходимости дополнительных адаптеров). Совместимость с контроллерами ABB Advant Master и AC 800M через стандартные протоколы (Profinet RT, Modbus TCP) делает ABB GDD471A001 универсальным для модернизации существующих систем и установки в новых проектах. -
Простота диагностики и обслуживания
LED-индикаторы каждого канала и статуса связи позволяют операторам быстро определить проблему: например, неактивный LED канала при включенном сенсоре указывает на разрыв кабеля или неисправность сенсора; красный LED связи — на разрыв связи с контроллером. Автоматическое распознавание контроллером устраняет ошибки при настройке, а металлический корпус с антикоррозийным покрытием продлевает срок службы модуля до 10+ лет.
Примеры применения ABB GDD471A001
- Энергетика: Мониторинг статуса котла ТЭЦ
На ТЭЦ с мощностью 1500 МВт ABB GDD471A001 собирает сигналы от 12 датчиков статуса котла (закрытие защитных дверей, положение клапанов топлива, наличие воды в котле) и 4 кнопок аварийной остановки:
- При открытии защитной двери (сенсор 1 активен) ABB GDD471A001 передаёт сигнал в контроллер Advant Master за 0.8 мс, и контроллер блокирует запуск котла — предотвращая травмы персонала;
- Фильтрация шумов (настроена на 10 мс) подавляет импульсные помехы от электродвигателей дымоходных вентиляторов, что исключает ложные срабатывания блокировки;
- Металлургия: Контроль положения прокатных валиков
На линии прокатки стали ABB GDD471A001 обрабатывает 16 сигналов от датчиков положения прокатных валиков (индикаторы «в положении»/«не в положении»):
- При нештатном смещении валика (сенсор 5 неактивен) ABB GDD471A001 мгновенно отправляет сигнал в контроллер AC 800M, который останавливает конвейер за 5 мс — предотвращая деформацию стали и повреждение валика;
- Galvanic изоляция ABB GDD471A001 защищает сигналы от помех от электродвигателей приводов валиков, что гарантирует точность определения положения.
- Нефтегаз: Мониторинг запорных устройств на нефтепроводе
На нефтепроводе ABB GDD471A001 собирает сигналы от 10 датчиков положения запорных ворот (открыто/закрыто) и 6 кнопок локального управления:
- Данные о статусе ворот передаются в центральный контроллер через ABB GDD471A001 с задержкой ≤20 мс, что позволяет операторам отслеживать состояние трубопровода в реальном времени;
- Корпус ABB GDD471A001 с антикоррозийным покрытием устойчив к влажности и перепадам температуры (-10 °C – +50 °C) в условиях полевых установок.
Сравнение с конкурентами
Сравним ABB GDD471A001 с модулем цифровых входов Siemens SIMATIC PCS 7 SM 421 (6ES7421-1BL01-0AA0) — аналогом для систем Siemens PCS 7:
| Параметр | ABB GDD471A001 | Siemens SIMATIC SM 421 |
|---|---|---|
| Количество каналов | 16 (2 группы по 8) | 32 (4 группы по 8) |
| Время реакции | ≤1 мс (без фильтра) | ≤3 мс (без фильтра) |
| Изоляция | 1500 В АЦП (между группами/контроллером) | 500 В АЦП (между группами/контроллером) |
| Поддержка SIL | SIL 2 (IEC 61508) | SIL 1 (IEC 61508) |
| Фильтрация шумов | Настраиваемая 1–100 мс | Фиксированная 6.4 мс |
| Совместимость с ABB контроллерами | Полная (автоматическое распознавание) | Требует адаптации драйверов |
Вывод: ABB GDD471A001 превосходит аналог Siemens по времени реакции (≤1 мс против ≤3 мс), степени изоляции (1500 В АЦП против 500 В АЦП) и поддержке стандарта SIL 2 (критично для систем безопасности). Несмотря на меньшее количество каналов (16 против 32), ABB GDD471A001 предлагает гибкую настройку фильтрации шумов (1–100 мс) и полную совместимость с контроллерами ABB, что делает его предпочтительным выбором для объектов с системами автоматизации ABB Advant OCS.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB GDD471A001 если:
- У вас установлена система автоматизации ABB Advant OCS (Advant Master, AC 800M) и требуется модуль цифровых входов с быстрой реакцией (≤1 мс).
- Процесс требует соответствия стандарту SIL 2 (например, системы аварийной остановки, защита критического оборудования).
- Работа происходит в условиях средних или высоких электромагнитных помех (требуется изоляция ≥1000 В АЦП).
-
Эксплуатация:
- При монтаже ABB GDD471A001 используйте только сертифицированные кабели (截面 ≥0.5 мм²) для подключения сенсоров — тонкие кабели могут вызвать падение напряжения и неисправное срабатывание каналов.
- Настройте фильтрацию шумов под конкретные условия: для объектов с сильными импульсными помехами (например, сварочные цеха) установите фильтр 50–100 мс; для систем с требованием быстрой реакции (аварийные кнопки) — 1–10 мс.
- Регулярно проверяйте состояние LED-индикаторов: неактивный LED канала при исправном сенсоре может указывать на разрыв кабеля или перегрузку канала (проверьте ток входа); красный LED связи — на проблему с шиной Advant OCS (проверьте кабель к контроллеру).
- Не эксплуатируйте ABB GDD471A001 за пределами температурного диапазона 0–60 °C — перегрев или переохлаждение может снизить точность и надежность модуля.
