Описание

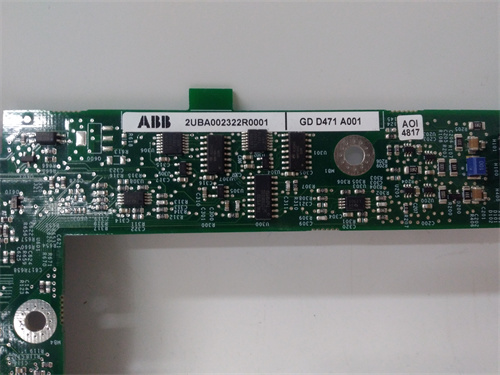

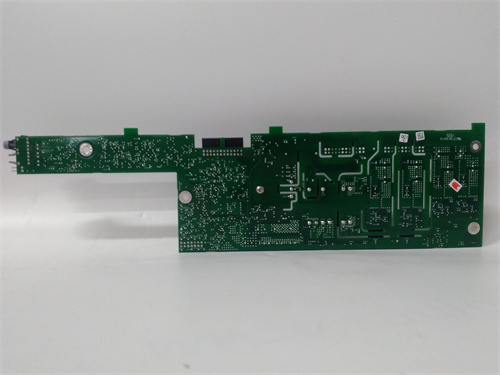

Общая характеристика продукта: ABB GDD471A001
Технические параметры ABB GDD471A001
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Цифровой входной модуль, серии ABB Symphony Plus I/O |
| Канальные параметры | • Количество каналов: 16 (независимые, с отдельной защитой)
• Тип сигнала: Дифференциальный цифровой вход • Напряжение сигнала: 24 В DC (±10%) • Уровни сигнала: ЛОЖЬ (0–5 В), ИСТИНА (18–24 В) • Время реакции: ≤0.5 мс • Защита от короткого замыкания: Ток ≤10 мА (автоматическое ограничение) |
| Изоляция и защита | • Электрическая изоляция: 1000 В АС (между каналами), 1000 В АС (между каналами и шасси), 1000 В АС (между шасси и землей)
• Защита от электростатического разряда (ESD): ±25 кВ (контактный), ±15 кВ (воздушный) • Защита от перепадов напряжения: ±5 кВ (на входах, длительность 10 мкс) |
| Диагностика | • Функции: Мониторинг состояния каналов, детекция обрыва кабеля, перегрев модуля, ошибка связи с контроллером
• Передача ошибок: Протокол Modbus TCP (через шасси Symphony Plus I/O) • Индикаторы: LED-индикаторы на каждом канале (зеленый — сигнал ИСТИНА, красный — ошибка), общий индикатор питания (зеленый) |
| Интеграция | • Совместимые контроллеры: ABB Symphony Plus DCS (все версии)
• Поддерживаемые устройства: Пожарные датчики ABB XLS, датчики положения клапанов, кнопки аварийного останова, релей сигнализации • Режим резервирования: 1+1 (автоматическое переключение, время ≤3 мс) • Программное обеспечение: ABB Harmony OPC Server v7.0, ABB Control Builder M |
| Эксплуатационные параметры | • Рабочая температура: -40 °C – +70 °C
• Температура хранения: -50 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤20 Гц (амплитуда 0.3 мм), 20–1000 Гц (ускорение 10 м/с²) • Класс защиты: IP20 (IEC 60529) |
| Конструктивные параметры | • Тип монтажа: Панельное (в шкафах Symphony Plus I/O)
• Габариты (Д×Ш×В): 120 × 180 × 90 мм • Вес: ~0.6 кг • Питание: От шасси I/O (24 В DC ±20%), потребление ≤120 мА |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), IEC 61508 (SIL 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2. |
Преимущества и особенности ABB GDD471A001
-
Высокая надежность и функциональная безопасность (SIL 2)
Сертификация IEC 61508 (SIL 2) и тройная изоляция делают ABB GDD471A001 подходящим для критических систем, где отказ модуля может привести к травмам персонала или разрушению оборудования (например, ядерные электростанции, крупные ТЭЦ). В отличие от стандартных цифровых модулей (например, Siemens ET 200SP), ABB GDD471A001 гарантирует отсутствие ложных сигналов и устойчивость в экстремальных условиях (низкие/высокие температуры, радиация, сильные электромагнитные помехы).
-
Режим резервирования 1+1 и быстрая переключение
Автоматическое резервирование и время переключения ≤3 мс обеспечивают непрерывную работу системы даже при сбое основного модуля — критично для непрерывных процессов (например, производство электроэнергии, синтез химических продуктов). Это устраняет риск потери данных и остановки производства, снижая экономические потери и повышая безопасность.
-
Дистанционная диагностика и логирование
Возможность дистанционно отслеживать состояние каждого канала и скачивать логи сигналов через Harmony OPC Server упрощает обслуживание ABB GDD471A001, особенно для модулей в опасных зонах. Операторы не нужно выходить в рискованную среду, что повышает безопасность и сокращает время обслуживания (например, проверка исправности датчиков уровня в ядерных резервуарах без остановки реактора).
-
Защита от помех и короткого замыкания
Защита от электростатического разряда (±25 кВ) и перепадов напряжения (±5 кВ) делает ABB GDD471A001 устойчивым к агрессивным электромагнитным условиям (например, индукционные печи в металлургии, реакторные системы). Защита от короткого замыкания (ток ≤10 мА) предотвращает повреждение модуля при неправильном подключении датчиков, увеличивая срок службы и снижая затраты на ремонт.
Примеры применения ABB GDD471A001
-
Ядерная энергетика: Мониторинг аварийных сигналов реактора
В ядерной электростанции ABB GDD471A001 собирает 16 аварийных сигналов (превышение температуры, низкий уровень охлаждающей воды, неисправность системы управления) и передает их в контроллер Symphony Plus DCS. При срабатывании сигнала “превышение давления” (канал 8) модуль передает данные за 0.4 мс — контроллер немедленно запускает аварийное охлаждение и закрывает шлюзы подачи топлива. Резервный ABB GDD471A001 переключается за 2 мс при сбое основного, гарантируя, что аварийные сигналы не теряются.
-
Энергетика: Контроль турбин ТЭЦ
На ТЭЦ с мощностью 1500 МВт ABB GDD471A001 собирает сигналы от 10 датчиков положения лопаток турбины, 4 датчиков вибрации и 2 сигналы аварийного останова. Модуль устойчив к электромагнитным помехам от генераторов, поэтому сигналы вибрации передаются без искажений — контроллер анализирует данные и предупреждает операторов о возможном износе лопаток. При обнаружении критической вибрации (сигнал на канале 12) ABB GDD471A001 сигнализирует контроллеру, который останавливает турбину, предотвращая разрушение.
-
Нефтегаз: Мониторинг шлюзов и клапанов
На нефтеперерабатывающем заводе ABB GDD471A001 собирает сигналы о положении 16 шлюзов в трубопроводах для транспортировки нефти и газа. При обнаружении несанкционированного открытия шлюза (сигнал “открыт” на канале 15) ABB GDD471A001 передает данные в контроллер — контроллер закрывает резервный шлюз и отправляет команду на проверку участка трубопровода, предотвращая утечку нефти. Дистанционная диагностика позволяет операторам проверять состояние шлюзов без остановки трубопровода, снижая время простоя.
Сравнение с конкурентами
| Параметр | ABB GDD471A001 | Siemens 7KG9300 | Emerson DeltaV DI Module |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Изоляция | 1000 В АС (тройная) | 500 В АС (двойная) | 500 В АС (отдельная) |
| Диапазон температур | -40 °C – +70 °C | -25 °C – +60 °C | -20 °C – +65 °C |
| Режим резервирования | 1+1 (≤3 мс) | 1+1 (≤5 мс) | 1+1 (≤10 мс) |
| Сертификация SIL | SIL 2 (IEC 61508) | SIL 2 (IEC 61508) | SIL 2 (IEC 61508) |
| Совместимость | ABB Symphony Plus DCS | Siemens S7-400H | Emerson DeltaV DCS |
| Стоимость (примерная) | Высокая | Высокая | Высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB GDD471A001 если:
- Требуется сбор цифровых сигналов в критических системах (ядерная энергетика, ТЭЦ, нефтегаз) с требованиями к функциональной безопасности (SIL 2).
- Модуль будет эксплуатироваться в экстремальных условиях (широкий диапазон температур, сильные электромагнитные помехы, радиация).
- Необходимо непрерывное сборе данных (режим резервирования 1+1) для предотвращения аварий.
GDD471A001
