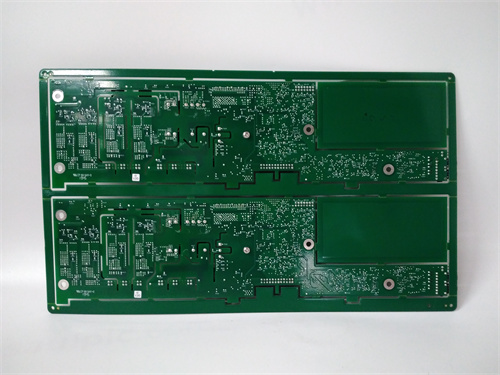

ABB GDD471A001

Описание

Общие сведения о продукте

Описание продукта

1. Точная генерация управляющих сигналов и высокая скорость коммутации: Модуль ABB GDD471A001 генерирует управляющие импульсы с амплитудой 15 В DC и длительностью регулировки от 0.1 мкс до 10 мс — это позволяет обеспечить плавную коммутацию IGBT-транзисторов с частотой до 20 кГц. Высокая скорость реакции (время от получения сигнала от контроллера до генерации импульса ≤50 нс) критична для систем в реальном времени — например, в металлургической линии прокатки стали GDD471A001 управляет IGBT-модулем привода прокатных роликов, обеспечивая частоту коммутации 15 кГц и плавное изменение скорости роликов, что гарантирует качество прокатки деталей.
2. Комплексная защита и электрическая изоляция: ABB GDD471A001 оснащен тремя уровнями защиты, обеспечивающими безопасность как силовых компонентов, так и низковольтных контроллеров:
   • Защита от коротких замыканий в силовых цепях: Модуль детектирует короткое замыкание между коллектором и эмиттером IGBT за ≤100 нс и блокирует управляющие импульсы, предотвращая пробой транзистора;
   • Защита от переvoltaжа на栅极 IGBT: Встроенные зенеровские диоды ограничивают напряжение на栅极 до 18 В DC, защищая от перенапряжений при коммутации;
   • Электрическая изоляция: Модуль обеспечивает galvanische изоляцию между низковольтным входом (от контроллера, 24 В DC) и высоковольтным выходом (к IGBT, до 1700 В DC) с уровнем изоляции 2.5 кВ AC (1 мин) — это предотвращает проникновение высоковольтных помех в контроллер и защищает обслуживающего персонала.

     Например, в энергетическом статическом преобразователе GDD471A001 изолирует контроллер ACS880 от 1700 В DC силовых цепей — при нештатном повышении напряжения на IGBT модуль быстро блокирует сигналы, предотвращая повреждение контроллера.

3. Термостойкость и интеграция с силовыми модулями: ABB GDD471A001 разработан с учетом работы в условиях высоких температур — корпус модуля изготовлен из жаропрочного пластика с теплопроводными вставками (λ=1.2 W/mK), а внутренние компоненты выдерживают температуру окружающей среды до +85 °C. Модуль имеет стандартные выводы для подключения к большинству ABB IGBT-модулей (например, 5SHX серии), что упрощает интеграцию в существующие системы. Например, в нефтегазовой компрессорной станции GDD471A001 подключен к IGBT-модулю 5SHX1960L0006 — даже при температуре в шкафу инвестора +65 °C модуль стабильно генерирует управляющие сигналы, не теряя точности.

Технические параметры

• Тип модуля: Драйверный модуль для IGBT-транзисторов;
• Параметры управляющих сигналов:
  • Входной сигнал: 0–5 В DC (цифровой, от контроллера);
  • Выходной сигнал (дляIGBT): 15 В DC (импульсный), ток на ≤2 А;
  • Частота коммутации: 0–20 кГц;
  • Время реакции: ≤50 нс;
• Защита:
  • Короткое замыкание IGBT: Детекция за ≤100 нс, блокировка сигналов;
  • Переvoltaж на栅极: Зенеровская защита ≤18 В DC;
  • Изоляция: 2.5 кВ AC (1 мин) между входом и выходом;
• Питание:
  • Напряжение: 24 В DC ±10%;
  • Потребляемый ток: ≤0.5 А;
• Операционные условия:
  • Температурный диапазон: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20;
  • Устойчивость к вибрации: 5–500 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: На печатную плату или шасси;
  • Размеры (длина × ширина × высота): 60 mm × 40 mm × 25 mm;
  • Вес: ~50 г;
  • Индикаторы LED: 2 (зеленый — нормальная работа, красный — ошибка);
• Совместимость:
  • IGBT-модули: ABB 5SHX серии, другие индустриальные IGBT (до 1700 В DC);
  • Контроллеры: ABB ACS880, ABB ACS6000;
• Стандарты соответствия: IEC 60747-9, IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Высокая скорость и точность: Время реакции ≤50 нс и частота коммутации до 20 кГц гарантируют плавную работу IGBT и снижение энергетических потерь в силовых цепях.
2. Надежная защита: Детекция коротких замыканий и изоляция 2.5 кВ AC предотвращают повреждение контроллеров и силовых компонентов, а также обеспечивают безопасность персонала.
3. Термостойкость: Работа в диапазоне -40 °C до +85 °C позволяет использовать модуль в суровых промышленных условиях (например, арктические трубопроводы, металлургические цепи).
4. Универсальность: Совместимость с большинством ABB IGBT-модулей и контроллеров упрощает интеграцию в существующие системы, не требуя адаптации.
5. Компактность: Размеры 60×40×25 мм и вес ~50 г экономят место в шкафу инвертора — критично для систем с плотным размещением силовых компонентов.

Примеры применения

1. Энергетика (статический преобразователь для ветрогенератора):
   • Задача: Управление 6 IGBT-транзисторами в инверторе ветрогенератора (1 МВт) для преобразования переменного напряжения генератора в стабильное 380 В AC.
   • Конфигурация: Шесть модулей ABB GDD471A001 подключены к контроллеру ACS880 и соответствующим IGBT-транзисторам. При вращении ротора ветрогенератора контроллер отправляет сигналы на GDD471A001, которые генерируют управляющие импульсы для IGBT — частота коммутации настроена на 15 кГц, обеспечивая низкие потери энергии. При коротком замыкании в одном IGBT модуль детектирует проблему за 80 нс и блокирует сигналы, предотвращая пробой транзистора.
2. Н нефтегазовая промышленность (компрессорная станция):
   • Задача: Управление IGBT-модулем 5SHX1960L0006 в приводе компрессора (900 кВт) для регулировки скорости компрессора в зависимости от давления газа.
   • Конфигурация: ABB GDD471A001 подключен между контроллером ACS6000 и IGBT-модулем. При увеличении давления газа контроллер снижает частоту коммутации IGBT через GDD471A001 (с 12 кГц до 8 кГц), уменьшая скорость компрессора. Изоляция модуля защищает контроллер от 1700 В DC силовых цепей, а термостойкость позволяет работать в условиях температуры +75 °C в шкафу привода.
3. Металлургия (привод прокатной линии):
   • Задача: Управление 4 IGBT-транзисторами в приводе прокатных роликов (800 кВт) для плавной регулировки скорости роликов (100–500 об/мин).
   • Конфигурация: Четыре модуля ABB GDD471A001 управляют соответствующими IGBT — контроллер отправляет сигналы о требуемой скорости, а GDD471A001 корректирует длительность управляющих импульсов для IGBT. При перегрузке тока в роликах модуль увеличивает время замыкания IGBT, снижая нагрузку, а при переvoltaже на栅极 — блокирует сигналы, защищая транзистор.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB GDD471A001 если вам нужно управлять IGBT-транзисторами в системах до 1700 В DC с требованиями к высокой скорости (≤50 нс) и термостойкости (-40 °C до +85 °C). Оптимально для ветрогенераторов, компрессоров и прокатных линий.
• Предостережения:
  • Подключайте модуль строго в соответствии с схемой.pinout — неправильное подключение приведет к повреждению GDD471A001 и IGBT;
  • Используйте только оригинальные кабели для связи с IGBT — некачественные кабели увеличивают задержку сигнала и снижают надежность;
  • Не превышайте максимальное напряжение на выходе (18 В DC для栅极 IGBT) — это приведет к выходу IGBT из строя;
  • Регулярно проверяйте состояние LED-индикаторов — красный индикатор указывает на ошибку (короткое замыкание, переvoltaж), которую нужно устранить немедленно.
