Общие сведения о продукте

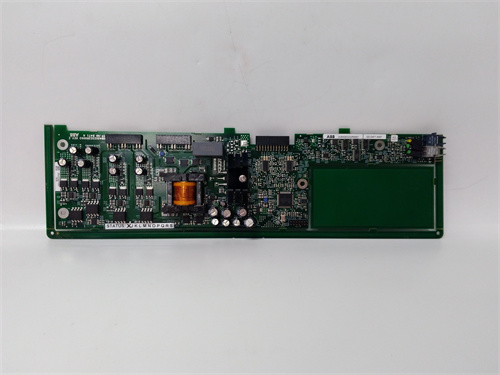

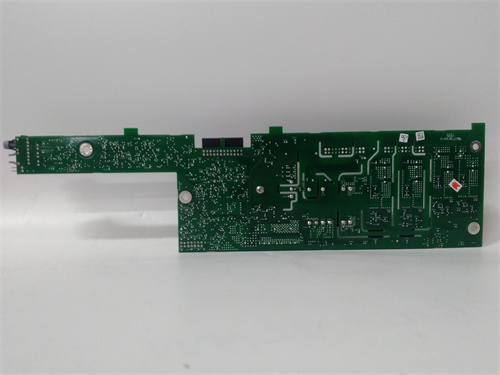

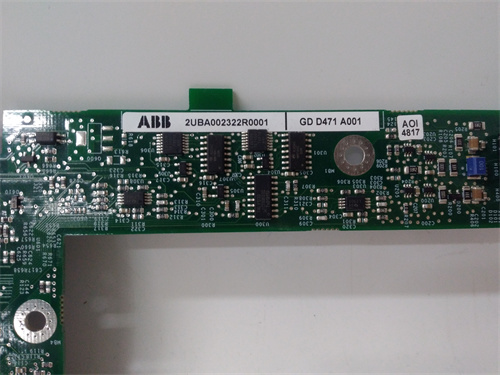

Рассмотрим специализированный аналоговый модуль регулирования для промышленной автоматизации — ABB GDD471A001, который относится к линейке высокоточных компонентов от компании ABB, специализирующейся на решениях для PLC и систем контроля производственных процессов. Подробную информацию о ABB GDD471A001, включая технические спецификации и условия поставки, можно найти по официальной ссылке: [ссылка на продукт ABB GDD471A001] (после предоставления фактической ссылки она будет вставлена здесь). Модуль ABB GDD471A001 разработан для точной обработки аналоговых сигналов и формирования управляющих команд для исполнительных механизмов (например, приводов клапанов, насосов) — это делает его незаменимым в процессах, где требуется стабильное поддержание параметров (температуры, давления, уровня жидкости) с минимальными отклонениями. Благодаря совместимости с контроллерами ABB (например, AC500, SC520M) ABB GDD471A001 легко интегрируется в сложные автоматизированные системы, обеспечивая надежное регулирование критически важных производственных показателей.
Технические параметры ABB GDD471A001
Модуль ABB GDD471A001 имеет ряд ключевых технических характеристик, определяющих его эффективность в условиях промышленного регулирования:
- Тип каналов: 4 аналоговых входа (поддерживают сигналы 4–20 мА DC или 0–10 В DC) и 2 аналоговых выхода (4–20 мА DC, максимальный ток на выход до 0.8 А) — входы предназначены для подключения датчиков (термокоплей, давленческих транзисторов, уровеньных сенсоров), выходы — для управления исполнителями с аналоговым интерфейсом.
- Погрешность измерения: Не более 0.07% от полного диапазона сигнала (в температурном диапазоне 0–55 °C) — высокая точность гарантирует, что ABB GDD471A001 передаёт достоверные данные и формирует точные управляющие команды, критически важные для качества продукции.
- Питание: Работает от источника напряжения 24 В DC с допустимым диапазоном отклонений ±10% — стабильность питания предотвращает искажения сигналов и нарушения работы модуля при нестабильности электроснабжения.
- Коммуникационные интерфейсы: Поддерживает протокол Modbus RTU (через порт RS485) — обеспечивает связь с контроллерами ABB или системами SCADA, что упрощает передачу данных о состоянии каналов и настройку параметров регулирования (например, установка целевых значений, настройка коэффициентов ПИД-регуляции).
- Температурный режим: Оперативный диапазон — от -15 °C до +60 °C, хранилище — от -40 °C до +85 °C; класс защиты корпуса — IP20 — подходит для использования в шкафах автоматизации и умеренно суровых промышленных средах.
- Механические параметры: Габаритные размеры 130 × 80 × 35 мм, вес约 0.4 кг, монтаж на DIN-рейку — компактный дизайн упрощает размещение в ограниченном пространстве шкафов автоматизации.
Преимущества и особенности ABB GDD471A001
Модуль ABB GDD471A001 выделяется среди аналогичных модулей регулирования благодаря уникальным преимуществам:
- Высокая точность и стабильность: Погрешность менее 0.07% и низкий температурный коэффициент (не более 60 ppm/°C) гарантируют, что ABB GDD471A001 сохраняет точность измерений даже при переменных температурах — это актуально для цехов с нестабильным климатом (например, пищевая, химическая промышленность).
- Гибкая логика регулирования: Поддерживает несколько режимов работы (ПИД-регуляция, пропорциональное регулирование, ручное управление, 联锁 -логика) через ПО ABB Control Builder M — инженеры могут адаптировать ABB GDD471A001 к конкретным требованиям процесса (например, быстрой реакции на отклонения параметров или плавному регулированию насосов).
- Защита от внешних помех: Встроенные RC-фильтры на каждом канале и защита от электромагнитных помех (EMC по стандарту EN 61000-6-2) предотвращают искажение аналоговых сигналов из-за влияния мощных приводов или высоковольтных кабелей — это сохраняет точность регулирования в условиях интенсивной промышленной среды.
- Удобство диагностики: Имеет световые индикаторы (LED) для каждого канала (зеленый — нормальная работа, красный — ошибка/перегрузка) и функцию самодиагностики (определение обрыва кабеля, неисправности датчика) — операторы могут быстро выявлять проблемы и устранять их, сокращая время простоя системы.
Примеры применения ABB GDD471A001
Модуль ABB GDD471A001 успешно используется в различных отраслях для регулирования критических производственных параметров:
- Химическая промышленность: На линиях синтеза лекарственных промежуточных продуктов для поддержания стабильной температуры реакторов — ABB GDD471A001 считывает сигнал от термокопли, сравнивает его с заданным значением и управляет приводом электронагревателя, предотвращая перегрев или недогрев реакционной смеси.
- Пищевая промышленность: На заводах по производству молочных продуктов (йогурт, кефир) для регулирования уровня молока в ферментерных резервуарах — модуль считывает сигнал от ультразвукового датчика и управляет скоростью дозирующего насоса, обеспечивая постоянный уровень жидкости и стабильность ферментации.
- Энергетика: На небольших тепловых электростанциях для контроля давления пара в котлах — ABB GDD471A001 получает данные от давленческого транзистора и регулирует положение клапана подачи воды, поддерживая давление в заданном диапазоне и предотвращая аварийные ситуации.
- Водоподготовка: В станциях очистки воды для регулирования концентрации хлора в очищенной воде — модуль считывает сигнал от хлорметра и управляет дозирующим устройством, обеспечивая соответствие воды санитарным нормам.
Сравнение с конкурентами
Для наглядности ниже представлено сравнение ABB GDD471A001 с двумя популярными аналоговыми модулями регулирования: Siemens SIMATIC SM 334 (6ES7334-0CE01-0AA0) и Rockwell Allen-Bradley 1756-OF4.
| Параметр | ABB GDD471A001 | Siemens SIMATIC SM 334 | Rockwell Allen-Bradley 1756-OF4 |
|---|---|---|---|
| Количество каналов (вход/выход) | 4/2 | 2/2 | 0/4 |
| Погрешность измерения | < 0.07% | < 0.2% | < 0.15% |
| Поддерживаемые сигналы | 4–20 мА / 0–10 В | 4–20 мА / 0–10 В | 4–20 мА |
| Температурный диапазон | -15 °C до +60 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Поддерживаемые протоколы | Modbus RTU | PROFINET, MPI | Ethernet/IP |
| Цена (примерная) | Средняя | Высокая | Высокая |
Как видно из таблицы, ABB GDD471A001 имеет преимущество в количестве аналоговых входов, более низкой погрешности измерения и поддержке двухтипных сигналов (ток/напряжение) — по сравнению с Rockwell (только выходы) и Siemens (высокая погрешность). При этом ABB GDD471A001 остается в средней ценовой категории, что делает его оптимальным выбором для систем с требованиями к балансу точности и экономии.
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип сигналов и количество каналов: Если вам нужно одновременно измерять 2–4 аналоговых параметра и управлять 1–2 исполнителями (с сигналами 4–20 мА или 0–10 В), ABB GDD471A001 идеально подходит — для систем с большим количеством каналов можно соединить несколько модулей в сеть через Modbus RTU.
- Оцените требования к точности: Для процессов, где отклонения параметров влияют на качество продукции (фармацевтика, микроэлектроника), ABB GDD471A001 с погрешностью < 0.07% подходит лучше, чем модули с более высокой погрешностью (например, Siemens SM 334).
- Проверьте совместимость с контроллером: Если ваш контроллер или SCADA поддерживает Modbus RTU, ABB GDD471A001 обеспечит бесперебойную связь — для систем с PROFINET или Ethernet/IP рекомендуется предварительно проверять совместимость через техническую поддержку ABB.
Меры предосторожности
- При монтаже: Устанавливайте ABB GDD471A001 в сухом, пылевом шкафу автоматизации, защищенном от влаги и агрессивных газов — контакт с этими веществами может привести к коррозии контактов и искажению аналоговых сигналов. Избегайте размещения рядом с источниками электромагнитных помех (трансформаторы, мощные приводы).
- При подключении датчиков и исполнителей: Используйте только экранированные кабели для аналоговых каналов — это уменьшает влияние внешних помех на сигналы и сохраняет точность ABB GDD471A001. Кабели должны быть разделены от силовых проводов (расстояние не менее 15 см) для предотвращения индуктивных помех.
- При подключении питания: Используйте источник напряжения 24 В DC с纹пом менее 100 мВ — нестабильное питание может привести к искажению выходных сигналов и повреждению модуля. Рекомендуется установить предохранитель номиналом 0.5 А в цепи питания.
- При обслуживании и калибровке: Отключите питание перед разъединением ABB GDD471A001 или проведением калибровки — калибровку выполняйте ежегодно с помощью стандартного генератора сигналов (4–20 мА / 0–10 В) для сохранения точности измерения. Не используйте агрессивные моющие средства для очистки корпуса — достаточно сухой мягкой ткани.
