Описание

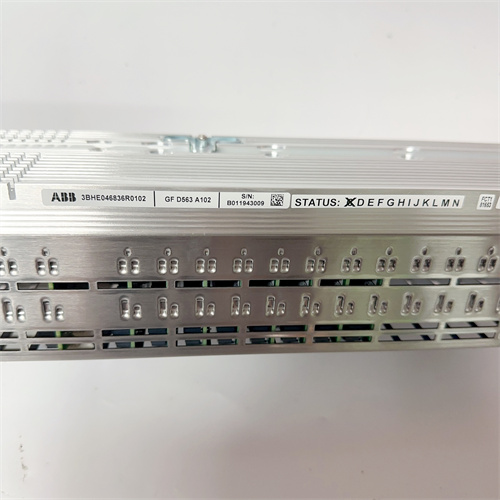

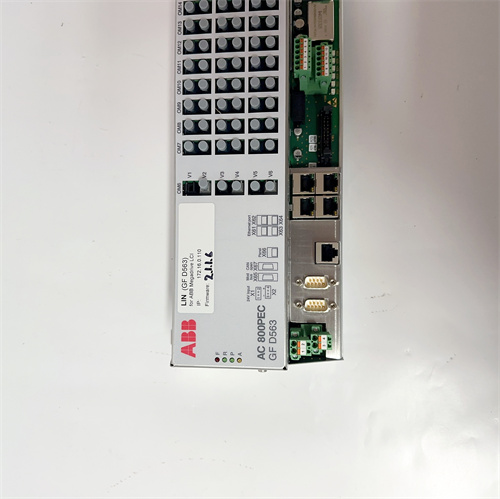

Общая информация о продукте ABB GFD563A102 3BHE046836R0102
ABB GFD563A102 3BHE046836R0102 — это промышленный силовой модуль (power module) из линейки ABB ACS880 и Symphony Plus, предназначенный для питания и контроля высокомощных электродвигателей и силовых цепей в критических автоматизированных системах. Он сочетает в себе высокую токовую способность, надежную защиту от нештатных режимов и совместимость с контроллерами ABB, что делает ABB GFD563A102 3BHE046836R0102 незаменимым в приложениях, где требуется стабильная подача силовых сигналов: энергетика (электростанции, распределительные подстанции), тяжелая промышленность (рулевое оборудование, металлургические печи), морская техника (двигатели кораблей, системы стабилизации) и крупные насосные/вентиляционные станции (регулирование высокомощных агрегатов).
Основная функция ABB GFD563A102 3BHE046836R0102 — преобразовать входное трехфазное переменное напряжение (380–690 В AC) в управляемое силовое напряжение для питания электродвигателей или других силовых нагрузок, а также обеспечивать защиту силовых цепей от короткого замыкания, перегрузки и перегрева. Модуль оснащен силовыми транзисторами IGBT (Insulated Gate Bipolar Transistor) высокой мощности, которые обеспечивают плавное регулирование напряжения и частоты, минимизируя искажения сетевого сигнала. Например, в теплоэлектростанции ABB GFD563A102 3BHE046836R0102 используется для питания и контроля электродвигателя вентилятора котла (мощность 200 кВт): контроллер ABB Symphony Plus DCS отправляет сигнал о целевой скорости вентилятора, а ABB GFD563A102 3BHE046836R0102 регулирует выходное напряжение и частоту, поддерживая стабильный воздушный поток в котле. При возникновении перегрузки (например, засорение вентилятора) модуль автоматически ограничивает выходной ток и отправляет сигнал об аварии в DCS, предотвращая повреждение двигателя и отключение котла.
ABB GFD563A102 3BHE046836R0102 имеет корпус из жаропрочного металла с классом защиты IP21 (защита от капель воды и пыли) и интегрированным системой охлаждения (вентилятор или жидкостное охлаждение — в зависимости от модификации), что гарантирует стабильную работу при высоких нагрузках. При интеграции с ABB GFD563A102 3BHE046836R0102, контроллером ABB Symphony Plus DCS, датчиком скорости и электродвигателем формируется цепь высокомощного управления: контроллер → силовой модуль → двигатель, где каждый компонент обеспечивает надежность и эффективность энергопотребления. Полная информация о ABB GFD563A102 3BHE046836R0102 доступна на официальном ресурсе: [ссылка на ABB GFD563A102 3BHE046836R0102](здесь будет предоставлен ваша ссылка).
Технические параметры ABB GFD563A102 3BHE046836R0102
Промышленный силовой модуль ABB GFD563A102 3BHE046836R0102 характеризуется следующими ключевыми параметрами:
- Тип устройства: Силовой модуль IGBT для высокомощных силовых цепей, линейки ABB ACS880/Symphony Plus, артикул 3BHE046836R0102.
Параметры электротехнические
- Входное напряжение: Трехфазное 380–690 В AC (диапазон ±10%), частота 50/60 Гц;
- Выходное напряжение: Трехфазное 0– входное напряжение (пропорционально частоте);
- Выходная частота: 0–500 Гц (регулируемый диапазон, шаг 0,01 Гц);
- Номинальная выходная мощность: 200 кВт (при 400 В AC, 50 Гц) / 250 кВт (при 690 В AC, 50 Гц);
- Номинальный выходной ток: 350 А (при 400 В AC) / 200 А (при 690 В AC) — континутный режим;
- Максимальный кратковременный ток: 150% от номинального (в течение 60 секунд) — для пиковых нагрузок;
- Тип регулирования: Векторное регулирование с поддержкой синхронных и асинхронных электродвигателей;
- Эффективность: До 98,5% (при номинальной нагрузке и 400 В AC) — низкое тепловыделение.
Параметры защиты и надежности
- Функции защиты:
- Защита модуля: От короткого замыкания на выходе (шунтирование тока), перегрева IGBT (термальный шutdown), перенапряжения входа/выхода (снятие нагрузки);
- Защита двигателя: От перегрузки (I²t защита), перегрева (по сигналу термистора), обрыва фаз, неравномерности напряжения;
- Защита сети: От искажений напряжения (THD ≤5% при номинальной нагрузке), перепадов частоты;
- Система охлаждения: Вентиляторная (температура выходного воздуха ≤60 °C) или жидкостная (дистиллированная вода/антифриз);
- Средне время между отказами (MTBF): >80 000 часов (по стандарту IEC 61709, при температуре 40 °C, номинальной нагрузке);
- Температурный диапазон работы: -10 °C до +50 °C (относительная влажность ≤90%, без конденсации).
Параметры интерфейсов и конфигурации
- Коммуникационные интерфейсы: Поддерживает Profinet IRT, Modbus TCP, Ethernet/IP, RS485 (для связи с контроллером);
- Аналоговые входы/выходы: 2 аналоговых входа (4–20 мА) для сигналов скорости/крутящего момента, 1 аналоговый выход (4–20 мА) для обратной связи (ток/мощность);
- Цифровые входы/выходы: 8 цифровых входов (старт/стоп/направление), 4 цифровых выхода (готовность/авария/режим работы);
- Конфигурация: Через ПО ABB DriveComposer Pro или ABB Control Builder (совместимо с Windows 10/11, поддержка сохранения/загрузки параметров);
- Габариты: 450 мм × 600 мм × 250 мм (длина × высота × глубина) — для вентиляторной версии;
- Вес: ≈45 кг (вентиляторная версия) / ≈60 кг (жидкостная версия);
- Сертификации: IEC 61800-5-1 (безопасность инверторов), IEC 61000-6-4 (электромагнитная совместимость), CE, UL, cUL.
Преимущества и особенности ABB GFD563A102 3BHE046836R0102
ABB GFD563A102 3BHE046836R0102 выделяется среди силовых модулей благодаря следующим уникальным преимуществам:
- Высокая мощность и токовую способность: Номинальная мощность до 250 кВт и ток до 350 А позволяют ABB GFD563A102 3BHE046836R0102 управлять высокомощными двигателями (например, вентиляторы котлов, шнеки крупных пищевых заводов), которые требуют стабильной подачи сил. В отличие от модулей низкой мощности (≤100 кВт), он не требует параллельного подключения нескольких устройств, упрощая схему и снижая риск сбоев.
- Высокая эффективность и низкие потери энергии: Эффективность до 98,5% минимизирует потери энергии в виде тепла, что снижает затраты на электроэнергию (до 15% по сравнению с устаревшими тиристорами) и уменьшает нагрузку на систему охлаждения. Это критично для объектов с круглосуточной работой (электростанции, крупные заводы), где энергозатраты являются основным операционным расходом.
- Многоуровневая защита и отказоустойчивость: Функции защиты от короткого замыкания, перегрева и искажений сети делают ABB GFD563A102 3BHE046836R0102 безопасным для эксплуатации в условиях переменных нагрузок. При возникновении аварии модуль не только останавливает нагрузку, но и сохраняет логи ошибок, что упрощает диагностику и сокращает время восстановления. Интегрированная система охлаждения предотвращает перегрев IGBT-транзисторов, даже при длительной работе на максимальной нагрузке.
- Совместимость с контроллерами ABB и промышленными протоколами: Поддержка Profinet IRT, Modbus TCP и Ethernet/IP обеспечивает плавную интеграцию с контроллерами ABB Symphony Plus DCS, ACS880 и другими системами (например, Siemens S7-1500, Rockwell ControlLogix). Это устраняет необходимость в дополнительных шлюзах и позволяет использовать единое ПО для конфигурации всех компонентов системы.
- Гибкая адаптация к условиям эксплуатации: Доступность версий с вентиляторной или жидкостной охлаждением позволяет ABB GFD563A102 3BHE046836R0102 работать в разных средах: вентиляторная версия подходит для сухих цехов, а жидкостная — для мест с высокой температурой или ограниченным пространством (например, компактные шкафы на кораблях). Класс защиты IP21 гарантирует устойчивость к пыли и каплям воды, расширяя диапазон применения.
Примеры применения ABB GFD563A102 3BHE046836R0102
ABB GFD563A102 3BHE046836R0102 широко используется для управления высокомощными силовыми цепями в различных отраслях:
- Энергетика (теплоэлектростанция): В ТЭС с мощностью 50 МВт ABB GFD563A102 3BHE046836R0102 управляет электродвигателем вентилятора котла (мощность 220 кВт, напряжение 690 В AC). Контроллер ABB Symphony Plus DCS регулирует скорость вентилятора в зависимости от температуры пара в котле: при повышении температуры скорость увеличивается, при понижении — снижается. Высокая эффективность модуля снижает энергопотребление вентилятора на 12% по сравнению с устаревшими тиристорными инвесторами, что ежегодно экономит до 50 000 кВт·ч электроэнергии. При засорении вентилятора модуль срабатывает защита от перегрузки, отправляет сигнал в DCS и плавно останавливает двигатель, предотвращая его повреждение.
- Металлургия (шпиндельный станок для тяжелых деталей): В заводе по производству гайков для нефтяных труб ABB GFD563A102 3BHE046836R0102 управляет скоростью шпинделя станка (мощность 180 кВт, напряжение 400 В AC). Векторное регулирование модуля обеспечивает точность скорости ±0,01% и стабильный крутящий момент, что гарантирует равномерность обработки металла и снижает брак. Цифровые входы модуля поддерживают сигналы от датчика положения шпинделя, а аналоговый выход передает данные о текущем токе в HMI — оператор может контролировать нагрузку на станок в реальном времени.
- Морская техника (двигатель системы стабилизации корабля): На грузовом корабле ABB GFD563A102 3BHE046836R0102 используется для питания электродвигателя системы стабилизации (крыльчатки), которая уменьшает качку корабля в волнистой воде. Модуль получает сигналы от гироскопа (состояние волн) через контроллер, регулируя скорость и направление вращения крыльчаток. Жидкостная система охлаждения модуля адаптируется к переменной температуре морской воды (-5 °C до +30 °C), а защита от искажений напряжения гарантирует стабильную работу даже при нестабильном питании от корабельного генератора.
Сравнение с конкурентами
В сравнении с аналогичными силовыми модулями других брендов ABB GFD563A102 3BHE046836R0102 имеет явные преимущества:
| Параметр сравнения | ABB GFD563A102 3BHE046836R0102 | Siemens SINAMICS S120 (6SL3310-1TE32-6AA3) | Rockwell PowerFlex 755 (20G11ND075AA0NNNNN) |
|---|---|---|---|
| Номинальная мощность (690 В AC) | 250 кВт | 220 кВт | 200 кВт |
| Номинальный ток (400 В AC) | 350 А | 310 А | 280 А |
| Эффективность | До 98,5% | До 98% | До 97,8% |
| Максимальный кратковременный ток | 150% (60 с) | 150% (30 с) | 150% (45 с) |
| Система охлаждения | Вентиляторная/жидкостная | Вентиляторная | Вентиляторная |
| Коммуникационные интерфейсы | Profinet IRT, Modbus TCP, Ethernet/IP | Profinet, Modbus RTU | Ethernet/IP, Modbus TCP |
| MTBF | >80 000 часов | >70 000 часов | >75 000 часов |
| Вес (вентиляторная версия) | ≈45 кг | ≈48 кг | ≈50 кг |
