Описание
Начальное представление продукта

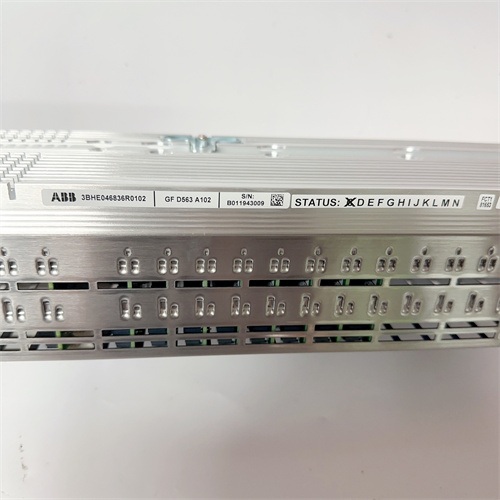

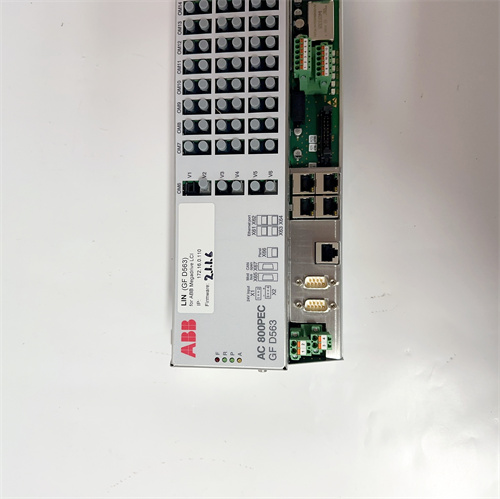

В линейке промышленных силовых модулей ABB для управления высоковольтными устройствами выделяется силовой блок thyristor ABB GFD563A102 3BHE046836R0102 (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для регулировки и коммутации высоких токов в энергетических системах и промышленных установках (например, выпрямительные станции, электромагнитные системы, нагревательные устройства). Оно обеспечивает высокую надежность, устойчивую работу при перегрузках и компактную конструкцию — критически важно для систем, где требуется точное управление мощностью и безопасная коммутация силовых цепей (например, электростанции, металлургические заводы, системы электропитания транспортного средства).
Описание продукта
ABB GFD563A102 3BHE046836R0102 относится к серии силовых thyristorных модулей ABB GFD, специализирующихся на решениях для высокомощных приложений. Он состоит из нескольких параллельно и последовательно соединённых thyristorов (полупроводниковых ключевых устройств), что позволяет ему выдерживать максимальный рабочий ток до 1000 А и рабочее напряжение до 1600 В DC — достаточную мощность для питания крупных электромагнитов или регулировки тока в выпрямительных мостах. Благодаря модульной конструкции, ABB GFD563A102 3BHE046836R0102 легко интегрируется в существующие силовые схемы, заменяя старые или неисправные компоненты без полной реконструкции системы.
Особенно важно отметить, что ABB GFD563A102 3BHE046836R0102 оснащено встроенной системой защиты от перегрева и переvoltaжа: в случае превышения температуры thyristorов (выше 125 °C) или входного напряжения (выше 1800 В DC) модуль автоматически снижает ток или блокирует выход, предотвращая повреждение компонентов. Это критически важно для энергетических систем, где отказ силового модуля может привести к остановке всего оборудования — например, в металлургическом заводе при перегреве ABB GFD563A102 3BHE046836R0102 блокируется, защищая электростальня от перегрузки и возможного пожара.
Дополнительным преимуществом ABB GFD563A102 3BHE046836R0102 является высокая эффективность (до 98%) и низкое тепловыделение — это позволяет размещать модуль в шкафах без дополнительного охлаждения (при условии соблюдения режима нагрузки) и увеличивает срок службы thyristorов. Компактная конструкция (размеры 200×150×80 мм) и стандартные крепежные отверстия упрощают монтаж, даже в ограниченном пространстве силовых шкафов. Также ABB GFD563A102 3BHE046836R0102 имеет выводы для сигнализации состояния (контакты «готовность» и «авария»), которые можно подключить к системе мониторинга — операторы получают своевременные уведомления о неисправностях, ускоряя диагностику и ремонт.
Параметры продукта
Основные технические характеристики ABB GFD563A102 3BHE046836R0102:
- Тип устройства: Силовой thyristorный модуль для регулировки и коммутации высоких токов.
- Электрические параметры:
- Максимальное рабочее напряжение (DC): 1600 В;
- Максимальный рабочий ток (RMS): 1000 А;
- Максимальное импульсное ток (10 мс): 3000 А;
- Напряжение управления (гейт): 12–24 В DC, ток управления: 50–100 мА.
- Термические параметры:
- Максимальная температура рабочего элемента (thyristor): 125 °C;
- Температура окружающей среды (оперативная): -20 °C – +50 °C;
- Теплоотдача (при номинальной нагрузке): ≤ 50 Вт.
- Функции защиты:
- Защита от перегрева (автоматическое снижение тока при T > 125 °C);
- Защита от переvoltaжа (блокировка при U > 1800 В DC);
- Защита от кратковременных перегрузок (лимит импульсного тока 3000 А).
- Конструкция:
- Материал корпуса: Алюминиевый сплав (для эффективного теплоотвода);
- Класс защиты корпуса: IP20 (для монтажа в силовых шкафах);
- Размеры: 200 × 150 × 80 мм (Д×Ш×Г);
- Вес: ~2,5 кг.
- Выводы:
- Силовые выводы: Клеммы M12 (для подключения силовых кабелей сечением до 50 мм²);
- Сигнальные выводы: Клеммы Phoenix (для подключения сигнальных кабелей 0,5–1,5 мм²);
- Выводы управления (гейт): Клеммы для подключения контроллера thyristorов.
Преимущества и особенности
ABB GFD563A102 3BHE046836R0102 имеет ряд ключевых преимуществ, отличающих его от аналогичных силовых модулей:
- Высокая мощность и надежность: Максимальный ток 1000 А и напряжение 1600 В DC позволяют использовать модуль в крупных энергетических системах, а встроенная защита от перегрева и переvoltaжа гарантирует безопасную работу даже при экстремальных условиях.
- Модульная конструкция: Легкая интеграция в существующие схемы и возможность замены без реконструкции снижают затраты на модернизацию — например, в электростанции ABB GFD563A102 3BHE046836R0102 заменяет старые thyristorные блоки за несколько часов, минимизируя время простоя.
- Высокая эффективность: Эффективность до 98% и низкое тепловыделение устраняют необходимость в дорогостоящем охлаждении (например, системами жидкостного охлаждения), сокращая эксплуатационные расходы.
- Простота монтажа и обслуживания: Стандартные крепежные отверстия и четкая маркировка выводов упрощают монтаж, а сигнальные контакты позволяют быстро диагностировать неисправности — не требуется специализированное оборудование для проверки состояния.
- Долговечность: Использование высококачественных thyristorов и алюминиевого корпуса для теплоотвода увеличивает срок службы модуля до 10–15 лет (при соблюдении режима работы), что снижает частоту замен и общую стоимость владения.
Примеры применения в отраслях
ABB GFD563A102 3BHE046836R0102 успешно используется в следующих отраслях:
- Энергетика: В выпрямительных станциях для преобразования переменного напряжения (AC) в постоянное (DC) для питания высоковольтных линий передачи энергии — ABB GFD563A102 3BHE046836R0102 регулирует ток в выпрямительных мостах, обеспечивая стабильное напряжение на линии. Защита от переvoltaжа предотвращает повреждение модуля при всплесках напряжения в сети.
- Металлургия: В электростанях для нагрева металла (индукционные печи) — модуль управляет током, подаваемым в индуктор, регулируя температуру нагрева. При перегреве thyristorов ABB GFD563A102 3BHE046836R0102 автоматически снижает ток, предотвращая перегрев печи и деформацию металла.
- Транспортная инфраструктура: В системах электропитания высокоскоростных поездов (трамваев, метрополитена) — модуль преобразует напряжение сети 380 В AC в постоянное напряжение для питания электродвигателей. Компактная конструкция позволяет размещать ABB GFD563A102 3BHE046836R0102 в ограниченном пространстве под полом поезда.
- Промышленность ( тяжелая ): В электромагнитных системах для подъема тяжелых грузов (краны, конвейеры) — модуль регулирует ток в электромагнитах, поддерживая стабильную силу притяжения. Защита от кратковременных перегрузок предотвращает отказ модуля при неожиданном увеличении нагрузки (например, подъем груза тяжелее номинального).
Сравнение с конкурентами
Сравнение ABB GFD563A102 3BHE046836R0102 с аналогичными силовыми thyristorными модулями (например, Siemens S700, Schneider ATV630) демонстрирует его преимущества:
| Параметр | ABB GFD563A102 3BHE046836R0102 | Siemens S700 | Schneider ATV630 |
|---|---|---|---|
| Максимальный рабочий ток | 1000 А | 800 А | 900 А |
| Максимальное рабочее напряжение | 1600 В DC | 1400 В DC | 1500 В DC |
| Максимальное импульсное ток | 3000 А (10 мс) | 2500 А (10 мс) | 2800 А (10 мс) |
| Температура thyristorов (макс.) | 125 °C | 120 °C | 120 °C |
| Эффективность | До 98% | До 96% | До 97% |
| Вес | ~2,5 кг | ~3,0 кг | ~2,8 кг |
Хотя конкуренты обеспечивают базовую функциональность силовых модулей, ABB GFD563A102 3BHE046836R0102 превосходит их по максимальному току, напряжению и импульсной нагрузке — это делает его предпочтительным для высокомощных систем, где требуется безопасная и стабильная работа при экстремальных условиях.
Советы по выбору
При выборе ABB GFD563A102 3BHE046836R0102 учитывайте следующие факторы:
- Параметры силовой схемы: Убедитесь, что максимальный ток и напряжение модуля соответствуют требованиям вашей системы — для схем с током >1000 А или напряжением >1600 В DC выберите более мощные модели из серии ABB GFD (например, GFD564A200).
- Условия эксплуатации: Если модуль будет работать в условиях высокой температуры (>50 °C) или пыли, дополнительно установите систему принудительного охлаждения (вентиляторы, радиаторы) — это предотвратит перегрев thyristorов и увеличит срок службы.
- Требуемая импульсная нагрузка: Для систем с кратковременными перегрузками (например, краны, электродвигатели с пуском под нагрузкой) убедитесь, что импульсное ток модуля (3000 А/10 мс) превышает максимальный импульсный ток вашей схемы — иначе модуль может заблокироваться при пуске.
- Совместимость с контроллером: Проверьте, что напряжение и ток управления (гейт) модуля (12–24 В DC, 50–100 мА) совпадают с параметрами контроллера thyristorов — несоответствие может привести к неисправному включению или блокировке модуля.
Приосторожности
- При монтаже: Устанавливайте ABB GFD563A102 3BHE046836R0102 только после полного отключения питания силовой схемы — работа с высоким током и напряжением опасна для жизни. Используйте кабели соответствующего сечения (не менее 50 мм² для силовых выводов) и следите за прочностью крепления клемм — слабые соединения вызывают перегрев и повреждение контактов.
- Охлаждение: Соблюдайте режимы тепловыделения — при работе на номинальной нагрузке убедитесь, что температура окружающей среды не превышает 50 °C. При необходимости установите дополнительные вентиляторы или радиаторы, обеспечивая эффективный теплоотвод от корпуса модуля.
- Тестирование: После монтажа проведите тест на пустом ходу (без нагрузки) — проверьте, что модуль включается, регулирует ток и блокируется при模拟руемых авариях (например, переvoltaжа). Не используйте модуль в рабочем режиме до завершения всех тестов.
- Ремонт и замена: В случае неисправности модуля обращайтесь только к авторизованным сервисным центрам ABB — самостоятельный ремонт (например, замена thyristorов) может привести к нестабильной работе и опасности для системы. При замене используйте только оригинальные модули ABB GFD563A102 3BHE046836R0102 — неоригинальные аналоги не гарантируют совместимость и безопасность.
