Product Introduction

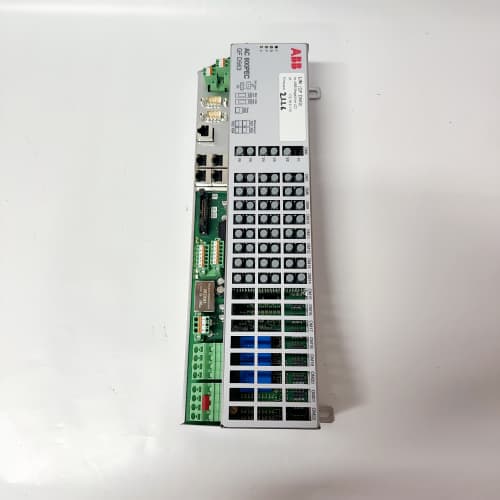

Оборвался провод напряжения возбуждения на турбогенераторе 200 МВт. Знаете, что происходит дальше? Лавина реактивной мощности, защита срабатывает, и турбина уходит в разнос… А всё потому, что плата аналоговых сигналов вовремя не отдала команду или неверно считала обратную связь. GFD563A102 — это не просто «ещё один модуль ввода/вывода». Это ключевой элемент безопасности и точности в системах ABB Unitrol 6000, PEC800 и мощных преобразователях частоты (ACS6000 с PEC).
Плата разработана для работы в условиях высоких электромагнитных помех (EMC класс 3 по IEC). Её задача — принимать сигналы с трансформаторов тока и напряжения (ТТ/ТН), датчиков Холла и энкодеров, оцифровывать их с приличной точностью и передавать на ядро контроллера через оптоволокно. Честно говоря, из опыта пусконаладок скажу: 90% проблем с «дребезгом» сигналов на старых Unitrol — это либо окисел на клеммах, либо начинающий «плыть» АЦП на этой плате. Ревизия 102 как раз призвана исправить проблемы ранних версий с температурным дрейфом.
SOP Quality Transparency (QA Process)
У меня на памяти случай, когда подмена модуля привела к потере генерации на ГЭС на сутки. С тех пор процедура приемки GFD563 жесткая, без скидок на «новое с завода».

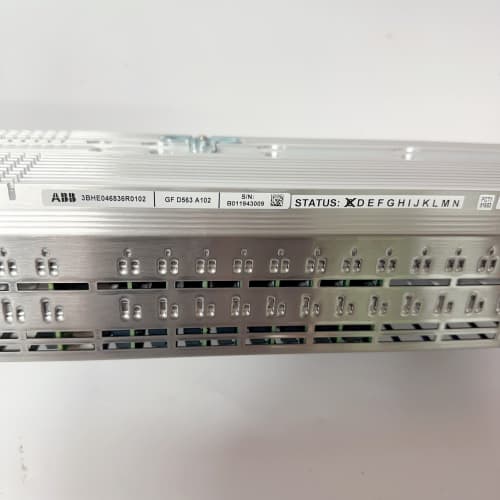

- Входной контроль (верификация): Сканируем QR-код 3BHE046836R0102, сверяем с базой ABB. Проверяем голограммы и качество пайки — поддельные платы часто грешат «холодной» пайкой разъемов PCIe (коннектор к бэкплейну).
- Измерение сопротивления изоляции: Мегаомметром 500 В проверяем изоляцию между группой каналов и шиной заземления. Норма — не менее 100 МОм. Если меньше — микроповреждения после удара или перевозки.
- Калибровка каналов (АЦП): Подаем на каждый канал прецизионный сигнал 0.000 В, 5.000 В, 10.000 В. Снимаем показания через диагностический софт ABB. Допуск — не более ±0.1% от полной шкалы (16 бит). Если плата «плавает» — в брак или на повторную калибровку.
- Температурный цикл: Помещаем в термокамеру (0°С до +70°С) на 3 цикла. Контролируем дрейф нуля. Ревизия 102 обязана держать стабильность, иначе это не 102-я.
- Упаковка: Двойной ESD-пакет (розовый + металлизированный). Влагопоглотитель силикагелевый обязателен, так как плата чувствительна к конденсату.
Technical Pitfalls Guide (Технические подводные камни)
- Ловушка с прошивкой (FPGA): Модуль GFD563A102 содержит программируемую логику (FPGA или CPLD). Если вы ставите плату в старую систему PEC800 с версией софта ниже 3.0, может не инициализироваться оптоволоконный линк. Симптом: модуль определяется, но каналы показывают «мусор». Лечится либо перепрошивкой модуля, либо апгрейдом контроллера. Мы всегда уточняем версию ПО заказчика и при необходимости прошиваем «под ключ».
- Несовместимость клеммных блоков: Физически разъем на плате — стандартный 40-пиновый. Но! В разных шкафах Unitrol используются разные распайки кабеля на клеммник. Часто приходит новый модуль, подключают старым шлейфом, а каналы не совпадают или «коротят» на землю. Всегда сверяйте распиновку с электрической схемой шкафа (Eplan).
- Импульсные перенапряжения: Плата стоит на «холодной» стороне, но если на объекте плохое заземление и молния ударила рядом, наведенный импульс приходит по проводам ТТ и выжигает входные операционники. Визуально — вздутый SMD-чип. Защита есть, но от прямого удара она не спасает. Рекомендуем иметь ЗИП (запас) именно этого модуля для критичных генераторов.
Key Technical Specifications
| Параметр | Значение |
|---|---|
| Артикул для заказа | 3BHE046836R0102 |
| Тип | Аналоговый модуль ввода/вывода (AI/AO) |
| Количество каналов | 8 (конфигурируемые: 0/4-20 мА или ±10 В) |
| Разрешение АЦП | 16 бит |
| Точность | ±0.1% при 25°C (с учетом калибровки) |
| Изоляция | Гальваническая (опто), 500 В AC между каналами и логикой |
| Интерфейс с контроллером | LocalBus (через разъем на бэкплейн) или оптоволокно (в составе шасси) |
| Напряжение питания (логика) | +5 В (от шасси PEC800) |
| Потребление по +5 В | < 1.5 А |
| Диапазон рабочих температур | 0°C … +60°C (хранение -40°C … +70°C) |
| Применение | Unitrol 6000/6000, PEC800, ACS6000 (опционально) |
Key Selling Points
- Прямая замена для критичной генерации: Спецификация 102 — это исправленная версия под реальные условия ТЭС/ГЭС. Улучшена защита входов от ВЧ-наводок.
- Точность, которую можно проверить: Каждый модуль проходит калибровку на стенде с протоколом. Вы получаете не просто железку, а готовый к работе узел с известными характеристиками.
- Гарантия совместимости: Мы уточняем тип вашего контроллера (PEC800-A/B) и версию Runtime. Присылаем модуль с корректной ревизией ПЛИС. Никакой танцев с бубном при запуске.
- Не подходит для: Ручной калибровки «на коленке» без стенда ABB. Если канал «поплыл», простой подстроечник там не предусмотрен. Только замена или перекалибровка в сервисном центре.
- Логистика: Держим складской запас в РФ (Москва, Санкт-Петербург). Отгрузка в день оплаты при наличии.
FAQ
Вопрос: В чем разница между GFD563A101 и GFD563A102 (3BHE046836R0102)?
Ответ: Главное отличие — в схемотехнике входных фильтров и помехозащищенности. Ревизия 101 часто «фонила» на соседние каналы при работе с энкодерами (перекрестные наводки). 102-я имеет улучшенную развязку по земле и индивидуальную экранировку АЦП. Для старых проектов подойдет 101-я (если есть), для новых или модернизации берите строго 102-ю.
Вопрос: Можно ли поставить эту плату в старый Unitrol 5000?
Ответ: Нет, напрямую нельзя. Unitrol 5000 использует другую архитектуру шины. GFD563A102 разработан для шасси серии PEC800. В Unitrol 5000 ставятся модули серии NAI/O.
Вопрос: Что делать, если после замены платы канал тока показывает завышенные значения?
Ответ: Первое — проверьте перемычки (джамперы) на самой плате, если они есть. Второе — зайдите в сервисное меню контроллера и посмотрите сырые данные АЦП (Raw value). Если сырые данные в норме (например, 0-65535), проблема в масштабировании в конфигурации проекта. Если сырые данные скачут — вероятно, проблемы с самой платой или наводками по входу.
Вопрос: Какой тип датчиков можно подключать напрямую без кондиционера сигнала?
Ответ: Все стандартные: токовые петли 0/4-20 мА (с питанием от внешнего источника, так как плата не имеет встроенных источников питания датчиков), потенциометры, сигналы ±10 В с низкоомных выходов (импеданс < 100 Ом). Для термопар или RTD (Pt100) требуется внешний преобразователь «температура-ток».
Вопрос: Плата новая, но не светится индикация питания на модуле. В чем причина?
Ответ: GFD563A102 не имеет собственной мощной индикации «Power» на лицевой панели. Обычно есть один или два светодиода статуса (зеленый/красный), которые загораются только после успешной инициализации шины. Если модуль стоит в шасси, но не виден контроллером — проверьте плотность посадки в разъем (бэкплейн). Часто контакт не до конца защелкнут.
