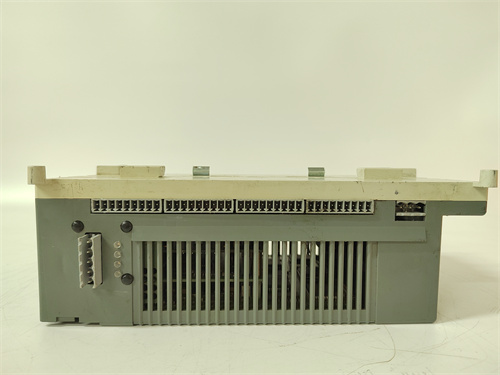

ABB GJR5250800R0202

Описание

Общая характеристика продукта ABB GJR5250800R0202

Технические параметры ABB GJR5250800R0202

• Общие параметры платы:
  • Тип устройства: Промышленная плата коммуникации (форм-фактор 3U для шкафов ABB Advant OCS);
  • Совместимые системы: ABB Advant OCS, контроллеры ABB DSPC3121/DSPC172, модули I/O ABB DSIH110 (дискретный), DSIA110 (аналоговый);
  • Питание: +24 В DC (0,9 А максимальный ток) — низкое энергопотребление для средних производственных систем;
  • Архитектура: Одиночная коммуникационная схема (1 канал) — оптимизирована для не критических цепей.
• Параметры интерфейсов и протоколов:
  • Коммуникационные интерфейсы:
    • 1 порт Ethernet (100BASE-TX, Fast Ethernet) — поддерживает протокол Modbus TCP;
    • 1 порт Profibus DP (слейв, скорость до 1,5 Мбит/с) — для подключения модулей I/O ABB;
    • 1 порт RS-485 (Modbus RTU) — для связи с локальными датчиками (температуры, уровня);
  • Латентность передачи данных: <5 мс (для Modbus TCP, при нагрузке 50%) — достаточная для средних производственных процессов;
  • Максимальное количество подключенных устройств: До 24 модуля I/O/датчика через все интерфейсы, до 8 устройств через Ethernet.
• Параметры надежности и защиты:
  • Класс надежности: MTBF (Mean Time Between Failures) > 1 400 000 часов (по данным производителя, при температуре 40 °C);
  • Защита EMC: Соответствие EN 61000-6-2/4 (класс 2) — устойчивость к низким электромагнитным помехам;
  • Защита от перегрева: Пассивное теплоотводное устройство (алюминиевый радиатор) — без вентиляторов;
  • Защита от перепадов напряжения: Стабилитронное защита входа питания (+24 В DC ±10%) — предотвращение повреждения при нестабильном питании.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для большинства промышленных помещений);
  • Влажность: 5%–90% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы ABB Advant OCS);
  • Материал: Печатная плата с стандартным покрытием, коннекторы с металлическими контактами (долговечность);
  • Размеры (3U форм-фактор): 100 мм (высота) × 160 мм (длина) — стандартный размер для шкафов промышленного оборудования;
  • Устойчивость к вибрациям: 5–300 Гц (0,4 Г, по IEC 60068-2-6) — адаптирован к умеренным вибрациям (насосы, конвейеры).

Преимущества и особенности ABB GJR5250800R0202

1. Простота интеграции с системами ABB: ABB GJR5250800R0202 автоматически распознается контроллерами ABB DSPC3121/DSPC172 и модулями I/O DSIH110/DSIA110 — не требуется ручная настройка драйверов или конфигурации протоколов. Достаточно подключить плату к шине Advant OCS, и она сразу начинает передавать данные, сокращая время монтажа.
2. Оптимизация для средних нагрузок: Поддержка до 24 модулей I/O и латентность <5 мс делают ABB GJR5250800R0202 идеальной для средних производственных линий — например, конвейеры для транспортировки продукции, системы охлаждения вспомогательного оборудования или линии розлива не опасных материалов. Она не имеет лишних функций (например, SIL-защиту), что снижает ее стоимость по сравнению с платами для критических цепей.
3. Низкие требования к обслуживанию: Пассивное охлаждение и коннекторы с металлическими контактами снижают частоту обслуживания ABB GJR5250800R0202 — отсутствие вентиляторов устраняет необходимость очистки фильтров, а контакты устойчивы к окислению со временем. Это удобно для объектов, где регулярное обслуживание затруднено.
4. Гибкая поддержка базовых протоколов: Поддержка Modbus TCP/RTU и Profibus DP позволяет ABB GJR5250800R0202 интегрироваться с как стандартным оборудованием ABB, так и с простыми сторонними датчиками (например, датчиками температуры с Modbus RTU). Это устраняет необходимость замены всего комплекса оборудования при модернизации.
5. Экономичность и компактность: Стандартный 3U форм-фактор и оптимизированная схема делают ABB GJR5250800R0202 экономичной по месту в шкафу и стоимости. Она идеально подходит для средних предприятий, где требуется надежность, но не целесообразны значительные инвестиции в специализированные платы.

Примеры применения ABB GJR5250800R0202 в различных отраслях

• Нефтегазовая отрасль (вспомогательная система подачи воды): На нефтегазовой площадке ABB GJR5250800R0202 обеспечивает связь между контроллером DSPC3121 (управление насосами) и 6 модулями DSIH110 (датчики уровня воды в резервуарах). Плата передаёт сигналы о уровне воды через Profibus DP в контроллер, который регулирует работу насосов — включает насос при уровне <40% и выключает при >80%. Ethernet-порт используется для передачи данных в локальный HMI для отображения оператору.
• Легкая промышленность (завод по производству упаковки): В заводе ABB GJR5250800R0202 управляет коммуникацией между контроллером DSPC172 (управление конвейером) и 4 модулями DSIA110 (датчики скорости конвейера). Плата передает данные о скорости через Modbus RTU в контроллер, который поддерживает заданную скорость ±0,5 м/с, предотвращая брак упаковки. Устойчивость к вибрациям (0,4 Г) позволяет монтировать плату рядом с конвейером.
• Энергетика (вспомогательная система смазки насосов): В ТЭС ABB GJR5250800R0202 подключена к контроллеру DSPC3121 (управление смазкой) и 3 модулями DSIH110 (датчики уровня смазки). При снижении уровня смазки до <20% плата передаёт сигнал предупреждения в контроллер, который активирует световой сигнал на шкафу. Ethernet-порт используется для передачи архивированных данных о расходе смазки в локальный сервер.
• Химическая промышленность (завод по производству бытовой химии): В заводе ABB GJR5250800R0202 используется для связи между контроллером DSPC3121 (управление смесением компонентов) и 5 модулями DSIA110 (датчики концентрации компонентов). Плата передает данные о концентрации через Modbus TCP в контроллер, который регулирует подачу компонентов, поддерживая заданную рецептуру. Защита EMC предотвращает искажения сигналов от электродвигателей смесителей.

Сравнение ABB GJR5250800R0202 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB GJR5250800R0202

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB GJR5250800R0202 если ваша установка работает на ABB Advant OCS, контроллерах DSPC3121/DSPC172 или модулях I/O DSIH110/DSIA110 — это гарантирует автоматическую интеграцию и отсутствие конфликтов.
2. Средние производственные процессы: Для не критически важных цепей (конвейеры, вспомогательные насосы, системы охлаждения) с 10–20 модулями I/O ABB GJR5250800R0202 — оптимальный выбор, так как она сочетает достаточную функциональность и низкую стоимость.
3. Умеренные эксплуатационные условия: Если процесс работает в диапазоне 0 °C до +60 °C и с низкими электромагнитными помехами (например, цехы легкой промышленности), ABB GJR5250800R0202 с классом EMC 2 — предпочтительнее плат для суровых условий.

Меры предостережения

1. Контроль состояния интерфейсов: Ежедневно проверяйте данные о состоянии портов ABB GJR5250800R0202 через HMI ABB — обратите внимание на количество ошибок передачи и скорость связи. При увеличении ошибок проверяйте кабели и разъемы на предмет повреждения.
2. Охлаждение шкафа: Обеспечьте естественную или принудительную вентиляцию шкафа при температуре >50 °C — несмотря на пассивное охлаждение, перегрев может снизить срок службы компонентов ABB GJR5250800R0202.
3. Бэкап конфигурации: Раз в 2 недели создавайте резервную копию конфигурации ABB GJR5250800R0202 через ПО ABB Advant Engineer. Сохраняйте копию на внешнем носителе — при сбое Flash-памяти это позволит быстро восстановить алгоритмы.
4. Ограничение нагрузки: Не подключайте более 24 модуля I/O/датчика к ABB GJR5250800R0202 — превышение лимита увеличивает латентность >5 мс и приводит к нестабильной работе процессов.
