Введение: Основной продукт — ABB GJR5251300R0101
Первым компонентом в категории промышленных цифровых модулей ввода-вывода для систем автоматизации ABB (платформа AC 800M), который мы детально анализируем, является модуль ABB GJR5251300R0101 (ссылка на продукт будет добавлена позже). Этот элемент разработан для комплексной обработки дискретных сигналов — сбора данных от сенсоров и управления исполнительными механизмами — в критических промышленных процессах, например, нефтегазовая отрасль, химическая промышленность или энергетика. Здесь даже малые сбои могут привести к остановке производства или авариям, поэтому ABB GJR5251300R0101 сочетает в себе высокую отказоустойчивость и защиту от внешних помех. В дальнейшем мы неоднократно вернемся к ABB GJR5251300R0101, чтобы раскрыть все его ключевые аспекты — от описания до правил эксплуатации.
Описание продукта ABB GJR5251300R0101

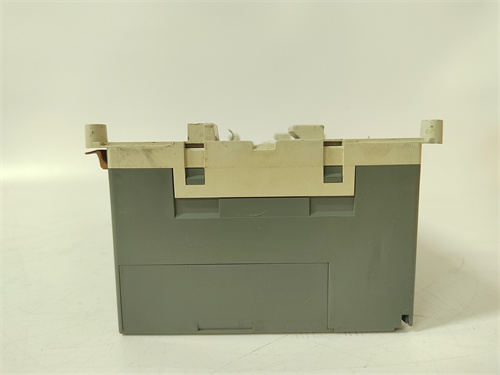

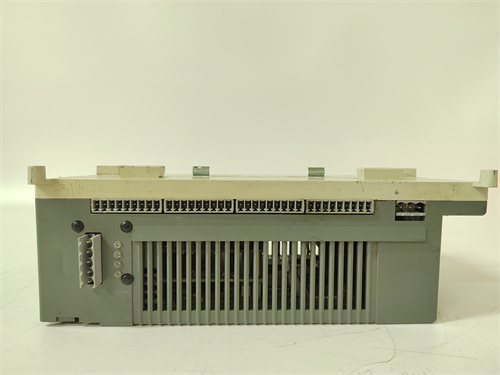

ABB GJR5251300R0101 (ссылка на продукт будет добавлена позже) — это универсальный цифровой модуль ввода-вывода (DI/DO) с 24 каналами ввода и 16 каналами вывода, специально разработанный для интеграции с контроллерами ABB AC 800M. Его основная задача — обеспечить надежную связь между промышленными сенсорами (концевики, кнопки аварийного останова, датчики положения) и исполнительными механизмами (регулирующие клапаны, приводы конвейеров, сигнальные маячки).
Особенно стоит отметить, что ABB GJR5251300R0101 имеет двойную galvanicheскую изоляцию — между каналами, а также между каналами и шиной питания. Это предотвращает попадание электромагнитных помех от соседнего оборудования (например, электродвигателей, инверторов) и защищает контроллер от повреждений при кратковременных перепадах напряжения. Благодаря этому модуль стабильно работает даже в условиях сильных электромагнитных полей — например, на металлургических заводах или в цехах сным размещением электрооборудования.
Другой важный особенностью ABB GJR5251300R0101 является поддержка функции «связанной логики» (interlocking) через программное обеспечение ABB Control Builder M. Это позволяет программировать автоматические реакции на события — например, «если сенсор утечки газа сработал (DI) → закрыть клапан подачи (DO) и активировать сигнал тревоги (DO)» — без дополнительной нагрузки на контроллер. Также модуль поддерживает онлайн-диагностику: через Control Builder M можно в реальном времени отслеживать состояние каждого канала (наличие сигнала, перегрузка, разрыв кабеля) и быстро локализовать неисправности, сокращая время простоя оборудования. Важно, что ABB GJR5251300R0101 сертифицирован по стандарту IEC 61508 (SIL 2), что подтверждает его применимость в системах безопасности.
Параметры продукта ABB GJR5251300R0101
| Категория параметров | Технические характеристики |
|---|---|
| Тип модуля | Цифровой модуль ввода-вывода (DI/DO) |
| Количество каналов | 24 DI (цифровой ввод) + 16 DO (цифровой вывод) |
| Параметры DI-каналов | — Напряжение: 24 В DC (диапазон рабочих напряжений 19.2–30 В DC)
— Логические уровни: «0» (≤5 В), «1» (≥15 В) — Задержка реакции: 0.1–100 мс (настраиваемая) — Защита: от пиковых напряжений (до 80 В DC) |
| Параметры DO-каналов | — Тип выходов: Релейные (двойные контакты, нормально разомкнутые)
— Максимальный ток: 2 А на канал (250 В АС / 30 В DC) — Защита: от короткого замыкания, аркозаглавления |
| Изоляция | Двойная galvanicheская изоляция: 500 В АС (между каналами), 250 В АС (от шины питания) |
| Совместимость | Контроллеры ABB AC 800M, ПО ABB Control Builder M 2.1 и выше |
| Рабочая температура | -40 °C до +70 °C |
| Потребляемая мощность | ≤7.0 Вт (при номинальном напряжении 24 В DC) |
| Монтаж | Вставка в слот контроллера ABB AC 800M (стандартный модульный дизайн) |
| Сертификации | IEC 61508 (SIL 2), EN 61000-6-2 (EMC Class A), UL, CSA |
Преимущества и особенности ABB GJR5251300R0101
-
Высокая надежность в суровых условиях: Двойная изоляция и защита от помех делают ABB GJR5251300R0101 устойчивым к перепадам напряжения, электромагнитным полям и температурным колебаниям (-40 °C до +70 °C). Это критично для объектов, где остановка системы стоит дорого — например, в нефтегазовых пунктах перекачки.
-
Гибкая настройка и интеграция: Возможность регулировки задержки DI-каналов (0.1–100 мс) позволяет адаптировать модуль под разные сенсоры — например, 0.1 мс для быстрых световых барьеров на сборочных линиях, 10 мс для медленных концевиков. А автоматическое распознавание контроллером AC 800M сокращает время наладки системы.
-
Надежные релейные выходы: Релейные контакты DO-каналов с защитой от аркозаглавления имеют срок службы до 100 000 переключений. Это подходит для частых операций — например, управления клапанами на трубопроводах, где каждый переключение критично для стабильности процесса.
-
Поддержка систем безопасности: Сертификация SIL 2 позволяет использовать ABB GJR5251300R0101 в системах безопасности (SIS) — например, для управления аварийными клапанами в химических цехах. При сбое сигнала модуль автоматически переводит исполнительные механизмы в безопасное состояние, предотвращая аварии.
Примеры применения ABB GJR5251300R0101 в отраслях
-
Нефтегазовая отрасль: На морской платформе добычи нефти ABB GJR5251300R0101 собирает сигналы от 24 сенсоров (давление в трубопроводах, уровень в резервуарах, состояние безопасных барьеров) через DI-каналы. При превышении давления выше критического уровня модуль через DO-каналы закрывает 4 клапана аварийного перекрытия и активирует 2 сигнальные маячки, предотвращая разрыв труб.
-
Химическая промышленность: В цехе производства пластиков ABB GJR5251300R0101 управляет 16 приводами конвейеров (DO-каналы) и считывает сигналы от 24 концевиков, фиксирующих положение пластиковых заготовок (DI-каналы). Если заготовка смещается, концевик отправляет сигнал в модуль, который через связанную логику останавливает соответствующий конвейер и алертирует оператора — это снижает брак на 25%.
-
Энергетика: На тепловой электростанции ABB GJR5251300R0101 мониторит состояние 24 вентиляторов котлов (DI-каналы: «работает/не работает») и управляет 16 клапанами регулировки воды (DO-каналы). При остановке вентилятора модуль быстро передает сигнал в контроллер AC 800M, который запускает резервный вентилятор и корректирует клапаны — это поддерживает оптимальную температуру пара и увеличивает эффективность генерации электроэнергии.
Сравнение ABB GJR5251300R0101 с конкурирующими продуктами
| Характеристика | ABB GJR5251300R0101 | Конкурирующий модуль (например, Siemens SM 1532 DI24/DO16) |
|---|---|---|
| Изоляция | Двойная (500/250 В АС) | Простая (250 В АС) — риск помех между каналами |
| Задержка DI-реакции | 0.1–100 мс (настраиваемая) | Фиксированная (≤2 мс) — меньше гибкости |
| Сертификация SIL | SIL 2 (IEC 61508) | SIL 1 (требует дополнительных настроек для SIL 2) |
| Потребляемая мощность | ≤7.0 Вт | ≤8.3 Вт (выше энергопотребление при одинаковом количестве каналов) |
| Режим диагностики | Онлайн-диагностика через Control Builder M | Только индикаторы на корпусе — сложно локализовать неисправности |
Советы по выбору и предостережения при использовании ABB GJR5251300R0101
-
При выборе убедитесь в совместимости: ABB GJR5251300R0101 предназначен исключительно для контроллеров ABB AC 800M. Если ваша система использует другой PLC (например, Rockwell Allen-Bradley), потребуется адаптер протоколов, что увеличивает стоимость и сложность.
-
Соблюдайте правила подключения: Для DI-каналов используйте 24 В DC сенсоры (не превышайте 30 В DC). Для DO-каналов не подключайте нагрузки с током >2 А — для мощных устройств (например, электродвигатели) используйте промежуточные контакторы. Все кабели должны быть экранированными, экран заземлите только на стороне модуля.
-
Регулярно проверяйте состояние: Каждые 3 месяца проверяйте сопротивление контактов DO-реле (должно быть ≤1 Ом) и состояние изоляции. При обнаружении повреждений (например, окисление контактов) замените модуль — износ может привести к нестабильной работе.
-
Не эксплуатируйте за пределами параметров: Избегайте работы при температуре >70 °C или влажности >95% (без герметизации). Это может повредить изоляцию и привести к короткому замыканию.
