Описание
Введение: Основной продукт — ABB GJR5251300R0171
Первым компонентом в категории промышленных цифровых модулей ввода-вывода для систем автоматизации ABB (платформа AC 800M), который мы детально анализируем, является модуль ABB GJR5251300R0171 (ссылка на продукт будет добавлена позже). Этот элемент разработан для комплексного решения задач сбора дискретных сигналов и управления исполнительными механизмами в критических промышленных процессах — например, нефтегазовая отрасль, химическая промышленность, энергетика — где требуется высокая отказоустойчивость и синхронность операций. В дальнейшем мы неоднократно вернемся к ABB GJR5251300R0171, чтобы раскрыть все его ключевые аспекты — от описания до правил эксплуатации.
Описание продукта ABB GJR5251300R0171

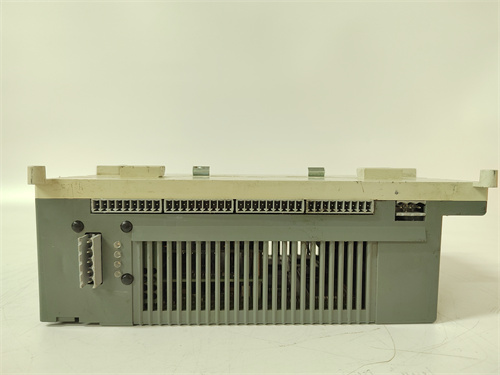

ABB GJR5251300R0171 (ссылка на продукт будет добавлена позже) — это универсальный цифровой модуль ввода-вывода (DI/DO) с 24 каналами ввода и 16 каналами вывода, специализирующийся на работе в жестких промышленных условиях. Он предназначен для интеграции с контроллерами ABB AC 800M и обеспечивает двустороннюю связь между сенсорами (концевики, кнопки аварийного останова, датчики положения) и исполнительными механизмами (регулирующие клапаны, приводы, сигнальные маячки).
Особенно стоит отметить, что ABB GJR5251300R0171 имеет двойную изоляцию каналов (между собой и от шины питания) и усиленную защиту от электромагнитных помех — это гарантирует стабильную работу даже в условиях высоких помех (например, рядом с электродвигателями высокой мощности или трансформаторами). Благодаря этому модуль часто используется в системах, где искажения сигнала могут привести к авариям — например, в цехах с горючими веществами.
Другой важный особенностью ABB GJR5251300R0171 является поддержка функции «связанной логики» (interlocking) через ПО ABB Control Builder M. Это позволяет программировать автоматические реакции на события — например, «если сенсор утечки газа сработал (DI) → закрыть клапан подачи (DO) и активировать сигнал тревоги (DO)» — без дополнительной нагрузки на контроллер. Также модуль поддерживает онлайн-диагностику: через программное обеспечение можно в реальном времени отслеживать состояние каждого канала (наличие сигнала, перегрузка, разрыв кабеля) и быстро локализовать неисправности, сокращая время простоя оборудования.
Параметры продукта ABB GJR5251300R0171
| Категория параметров | Технические характеристики |
|---|---|
| Тип модуля | Цифровой модуль ввода-вывода (DI/DO) |
| Количество каналов | 24 DI (цифровой ввод) + 16 DO (цифровой вывод) |
| Параметры DI-каналов | — Напряжение: 24 В DC (диапазон рабочих напряжений 19.2–30 В DC)
— Логические уровни: «0» (≤5 В), «1» (≥15 В) — Задержка реакции: 0.1–100 мс (настраиваемая) — Защита: от пиковых напряжений (до 80 В DC) |
| Параметры DO-каналов | — Тип выходов: Релейные (двойные контакты, нормально разомкнутые)
— Максимальный ток: 2 А на канал (250 В АС / 30 В DC) — Защита: от короткого замыкания, аркозаглавления |
| Изоляция | Двойная galvanicheская изоляция: 500 В АС (между каналами), 250 В АС (от шины питания) |
| Совместимость | Контроллеры ABB AC 800M, программное обеспечение ABB Control Builder M 2.1+ |
| Рабочая температура | -40 °C до +70 °C |
| Потребляемая мощность | ≤7.2 Вт (при номинальном напряжении 24 В DC) |
| Монтаж | Вставка в слот контроллера ABB AC 800M (стандартный модульный дизайн) |
| Сертификации | IEC 61508 (SIL 2), EN 61000-6-2 (EMC Class A), UL, CSA |
Преимущества и особенности ABB GJR5251300R0171
-
Баланс каналов и высокая плотность: 24 DI + 16 DO каналов в одном модуле позволяют сократить количество используемых слотов в контроллере AC 800M, экономя пространство в шкафу автоматизации. Это особенно актуально для средних производственных линий, где нужно собирать сигналы от множества сенсоров и управлять несколькими исполнителями одновременно.
-
Надежность релейных выходов: Релейные контакты DO-каналов с защитой от аркозаглавления имеют длительный срок службы (до 100 000 переключений) и устойчивы к перегрузкам. Это критично для систем, где частые переключения исполнительных механизмов (например, клапаны на трубопроводах) требуют высокой прочности компонентов.
-
Гибкая настройка и интеграция: Возможность регулировки задержки DI-каналов и программирования связанной логики делает ABB GJR5251300R0171 адаптируемым под разные сценарии — например, для быстрых световых барьеров на сборочных линиях (задержка 0.1 мс) или для медленных концевиков на хранилищных конвейерах (задержка 10 мс). Модуль автоматически распознается контроллером AC 800M, не требуя установки дополнительных драйверов.
-
Совместимость с безопасными системами: Сертификация SIL 2 позволяет использовать ABB GJR5251300R0171 в системах безопасности (SIS) — например, в нефтегазовых объектах, где модуль управляет клапанами аварийного закрытия: при сбое сигнала он автоматически переводит клапан в безопасное состояние (закрыто), предотвращая развитие аварии.
Примеры применения ABB GJR5251300R0171 в отраслях
-
Нефтегазовая отрасль: На пункте перекачки нефти ABB GJR5251300R0171 собирает сигналы от 24 сенсоров (давления в трубопроводах, уровень в резервуарах, состояние клапанов) через DI-каналы. При превышении давления выше критического уровня модуль через DO-каналы закрывает клапаны подачи нефти и активирует 4 сигнальные маячки, предотвращая разрыв труб. Двойная изоляция модуля защищает сигналы от помех электроприборов на пункте.
-
Химическая промышленность: В цехе производства пластиков ABB GJR5251300R0171 управляет 16 приводами конвейеров (через DO-каналы) и считывает сигналы от 24 концевиков, фиксирующих положение пластиковых заготовок (через DI-каналы). При смещении заготовки концевик отправляет сигнал в модуль, который через связанную логику останавливает соответствующий конвейер и активирует алерт для оператора — это снижает брак на 30%.
-
Энергетика: На гидростанции ABB GJR5251300R0171 мониторит состояние 24 вентиляторов котлов (DI-каналы: «работает/не работает») и управляет 16 клапанами регулировки воды (DO-каналы). При остановке вентилятора модуль быстро передает сигнал в контроллер AC 800M, который запускает резервный вентилятор и корректирует положение клапанов, поддерживая оптимальную температуру пара и эффективность генерации электроэнергии.
Сравнение ABB GJR5251300R0171 с конкурирующими продуктами
| Характеристика | ABB GJR5251300R0171 | Конкурирующий модуль (например, Siemens SM 1532 DI24/DO16) |
|---|---|---|
| Количество каналов | 24 DI + 16 DO | 24 DI + 16 DO |
| Изоляция | Двойная (500/250 В АС) | Простая (250 В АС) — риск помех между каналами |
| Задержка DI-реакции | 0.1–100 мс (настраиваемая) | Фиксированная (≤2 мс) — меньше гибкости |
| Сертификация SIL | SIL 2 (IEC 61508) | SIL 1 (требует дополнительных настроек для SIL 2) |
| Потребляемая мощность | ≤7.2 Вт | ≤8.5 Вт (выше энергопотребление при одинаковом количестве каналов) |
Советы по выбору и предостережения при использовании ABB GJR5251300R0171
-
При выборе оцените потребности в каналах: ABB GJR5251300R0171 подходит для систем, где нужно 20–25 DI и 10–18 DO каналов. Если требуется больше каналов, используйте несколько модулей в контроллере AC 800M — они будут автоматически синхронизироваться через шину данных.
-
Соблюдайте правила подключения: Для DI-каналов подключайте сенсоры с напряжением 24 В DC (не превышайте 30 В DC), а для DO-каналов не подключайте нагрузки с током выше 2 А (например, для мощных электродвигателей используйте промежуточные контакторы). Используйте экранированные кабели и заземляйте экран только на стороне модуля, чтобы избежать помех.
-
Регулярно проверяйте состояние реле: Каждые 6 месяцев проверяйте сопротивление контактов DO-реле (должно быть ≤1 Ом) — износ контактов может привести к нестабильной работе исполнительных механизмов. Если сопротивление превышает 5 Ом, замените реле или модуль.
-
Не эксплуатируйте за пределами параметров: Избегайте работы ABB GJR5251300R0171 при температуре выше +70 °C или влажности выше 95% (без герметизации) — это может привести к повреждению изоляции и выходу модуля из строя.
- GJR5251300R0171
